Câblage de contrôleurs ZS3-2 en cluster avec des étagères de disques DE2-24
Contrôleurs ZS3-2 en cluster avec étagères de disques DE2-24 (1 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs Oracle ZFS Storage ZS3-2 en cluster avec un HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Getting Started with Cabling.
Remarque - Pour les emplacements des ports matériels, reportez-vous à la section Options PCIe dans la Présentation de la maintenance matérielle de votre modèle de contrôleur.

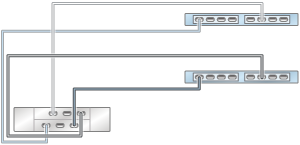

Figure 2-60 Contrôleurs ZS3-2 en cluster avec un HBA connecté à une étagère de disques DE2-24 dans une chaîne unique
Figure 2-61 Contrôleurs ZS3-2 en cluster avec un HBA connecté à deux étagères de disques DE2-24 dans deux chaînes
Figure 2-62 Contrôleurs ZS3-2 en cluster avec un HBA connecté à six étagères de disques DE2-24 dans deux chaînes
Figure 2-63 Plusieurs étagères de disques dans une chaîne unique
Contrôleurs ZS3-2 en cluster avec étagères de disques DE2-24 (2 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs Oracle ZFS Storage ZS3-2 en cluster avec deux HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Getting Started with Cabling.
Remarque - Pour les emplacements des ports matériels, reportez-vous à la section Options PCIe dans la Présentation de la maintenance matérielle de votre modèle de contrôleur.
Figure 2-64 Contrôleurs ZS3-2 en cluster avec deux HBA connectés à une étagère de disques DE2-24 dans une chaîne unique

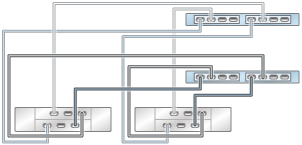

Figure 2-65 Contrôleurs ZS3-2 en cluster avec deux HBA connectés à deux étagères de disques DE2-24 dans deux chaînes

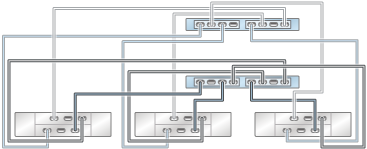

Figure 2-66 Contrôleurs ZS3-2 en cluster avec deux HBA connectés à trois étagères de disques DE2-24 dans trois chaînes

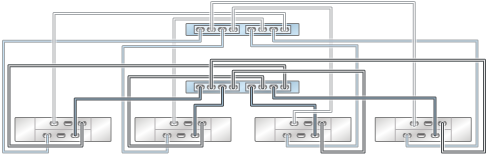

Figure 2-67 Contrôleurs ZS3-2 en cluster avec deux HBA connectés à quatre étagères de disques DE2-24 dans quatre chaînes

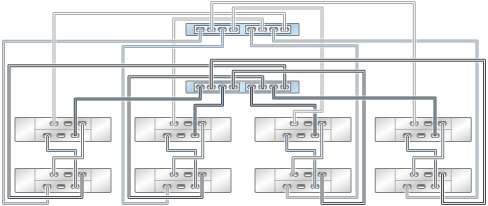

Figure 2-68 Contrôleurs ZS3-2 en cluster avec deux HBA connectés à huit étagères de disques DE2-24 dans quatre chaînes

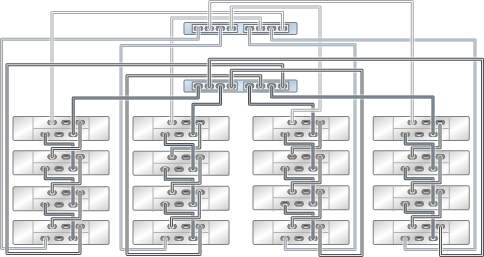

Figure 2-69 Contrôleurs ZS3-2 en cluster avec deux HBA connectés à seize étagères de disques DE2-24 dans quatre chaînes
Figure 2-70 Plusieurs étagères de disques dans une chaîne unique
