Câblage d'un contrôleur 7420 autonome avec des étagères de disques DE2-24
Contrôleur 7420 autonome avec étagères de disques DE2-24 (2 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage 7420 avec deux HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Getting Started with Cabling.
Remarque - Pour les emplacements des ports matériels, reportez-vous à la section Options PCIe dans la Présentation de la maintenance matérielle de votre modèle de contrôleur.
Figure 2-71 Contrôleur 7420 autonome avec deux HBA connectés à une étagère de disques DE2-24 dans une chaîne unique
Figure 2-72 Contrôleur 7420 autonome avec deux HBA connectés à deux étagères de disques DE2-24 dans deux chaînes

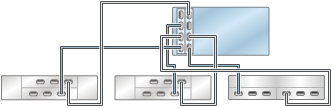

Figure 2-73 Contrôleur 7420 autonome avec deux HBA connectés à trois étagères de disques DE2-24 dans trois chaînes

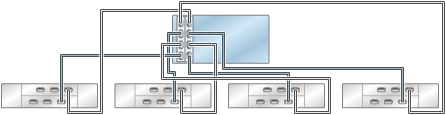

Figure 2-74 Contrôleur 7420 autonome avec deux HBA connectés à quatre étagères de disques DE2-24 dans quatre chaînes

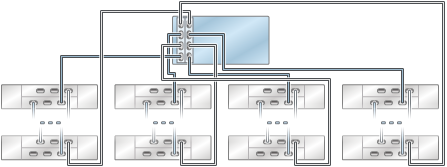

Figure 2-75 Contrôleur 7420 autonome avec deux HBA connectés à plusieurs étagères de disques DE2-24 dans quatre chaînes
Figure 2-76 Plusieurs étagères de disques dans une chaîne unique
Contrôleur 7420 autonome avec étagères de disques DE2-24 (3 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage 7420 avec trois HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Getting Started with Cabling.
Remarque - Pour les emplacements des ports matériels, reportez-vous à la section Options PCIe dans la Présentation de la maintenance matérielle de votre modèle de contrôleur.
Figure 2-77 Contrôleur 7420 autonome avec trois HBA connectés à une étagère de disques DE2-24 dans une chaîne unique

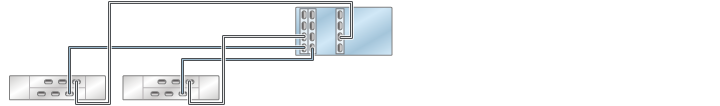

Figure 2-78 Contrôleur 7420 autonome avec trois HBA connectés à deux étagères de disques DE2-24 dans deux chaînes

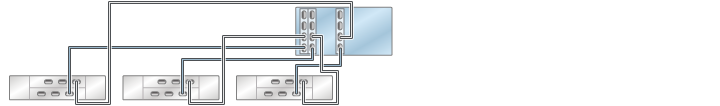

Figure 2-79 Contrôleur 7420 autonome avec trois HBA connectés à trois étagères de disques DE2-24 dans trois chaînes

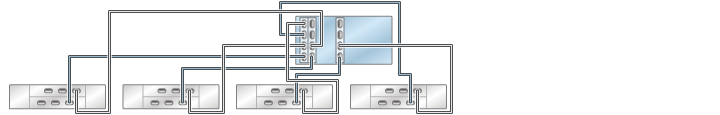

Figure 2-80 Contrôleur 7420 autonome avec trois HBA connectés à quatre étagères de disques DE2-24 dans quatre chaînes

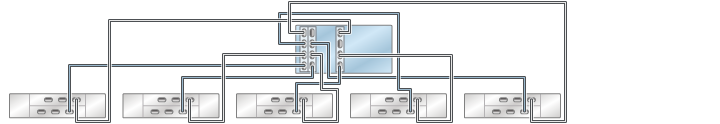

Figure 2-81 Contrôleur 7420 autonome avec trois HBA connectés à cinq étagères de disques DE2-24 dans cinq chaînes

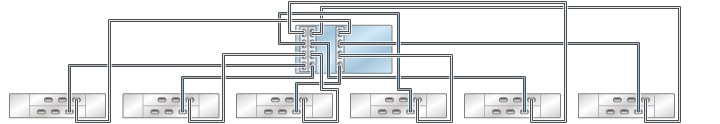

Figure 2-82 Contrôleur 7420 autonome avec trois HBA connectés à six étagères de disques DE2-24 dans six chaînes

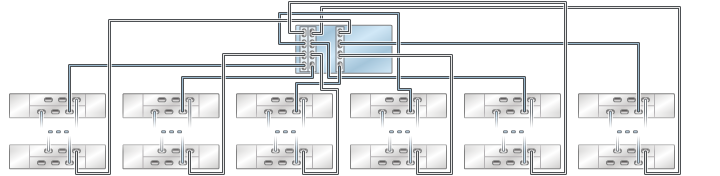

Figure 2-83 Contrôleur 7420 autonome avec trois HBA connectés à plusieurs étagères de disques DE2-24 dans six chaînes
Figure 2-84 Plusieurs étagères de disques dans une chaîne unique
Contrôleur 7420 autonome avec étagères de disques DE2-24 (4 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage 7420 avec quatre HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Getting Started with Cabling.
Remarque - Pour les emplacements des ports matériels, reportez-vous à la section Options PCIe dans la Présentation de la maintenance matérielle de votre modèle de contrôleur.

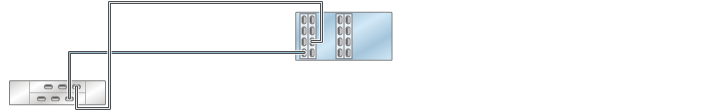

Figure 2-85 Contrôleur 7420 autonome avec quatre HBA connectés à une étagère de disques DE2-24 dans une chaîne unique

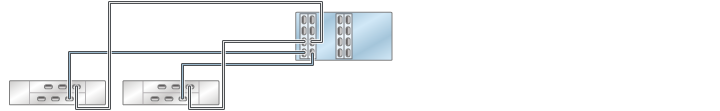

Figure 2-86 Contrôleur 7420 autonome avec quatre HBA connectés à deux étagères de disques DE2-24 dans deux chaînes

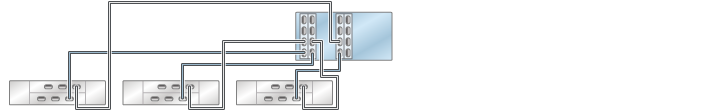

Figure 2-87 Contrôleur 7420 autonome avec quatre HBA connectés à trois étagères de disques DE2-24 dans trois chaînes

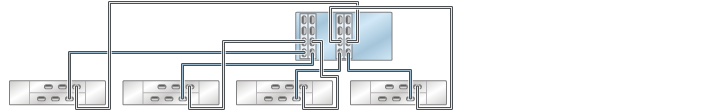

Figure 2-88 Contrôleur 7420 autonome avec quatre HBA connectés à quatre étagères de disques DE2-24 dans quatre chaînes

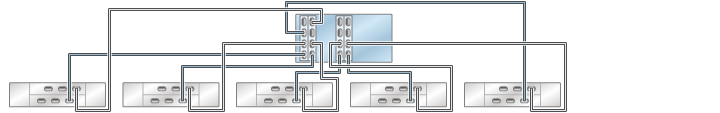

Figure 2-89 Contrôleur 7420 autonome avec quatre HBA connectés à cinq étagères de disques DE2-24 dans cinq chaînes
Figure 2-90 Contrôleur 7420 autonome avec quatre HBA connectés à six étagères de disques DE2-24 dans six chaînes

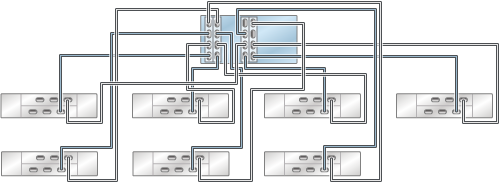

Figure 2-91 Contrôleur 7420 autonome avec quatre HBA connectés à sept étagères de disques DE2-24 dans sept chaînes

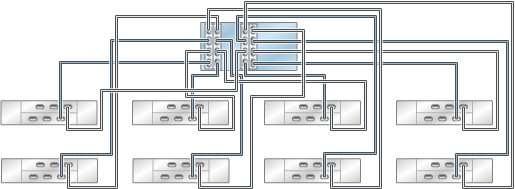

Figure 2-92 Contrôleur 7420 autonome avec quatre HBA connectés à huit étagères de disques DE2-24 dans huit chaînes

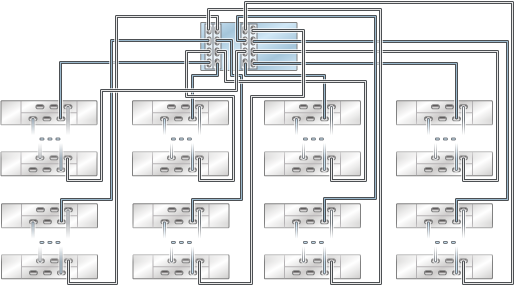

Figure 2-93 Contrôleur 7420 autonome avec quatre HBA connectés à plusieurs étagères de disques DE2-24 dans huit chaînes
Figure 2-94 Plusieurs étagères de disques dans une chaîne unique
