Câblage d'un contrôleur ZS3-2 autonome avec des étagères de disques DE2-24
Contrôleur ZS3-2 autonome avec étagères de disques DE2-24 (1 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage ZS3-2 avec un HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Getting Started with Cabling.
Remarque - Pour les emplacements des ports matériels, reportez-vous à la section Options PCIe dans la Présentation de la maintenance matérielle de votre modèle de contrôleur.
Figure 2-49 Contrôleur ZS3-2 autonome avec un HBA connecté à une étagère de disques DE2-24 dans une chaîne unique
Figure 2-50 Contrôleur ZS3-2 autonome avec un HBA connecté à deux étagères de disques DE2-24 dans deux chaînes
Figure 2-51 Contrôleur ZS3-2 autonome avec un HBA connecté à six étagères de disques DE2-24 dans deux chaînes
Figure 2-52 Plusieurs étagères de disques dans une chaîne unique
Contrôleur ZS3-2 autonome avec étagères de disques DE2-24 (2 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage ZS3-2 avec deux HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Getting Started with Cabling.
Remarque - Pour les emplacements des ports matériels, reportez-vous à la section Options PCIe dans la Présentation de la maintenance matérielle de votre modèle de contrôleur.
Figure 2-53 Contrôleur ZS3-2 autonome avec deux HBA connectés à une étagère de disques DE2-24 dans une chaîne unique
Figure 2-54 Contrôleur ZS3-2 autonome avec deux HBA connectés à deux étagères de disques DE2-24 dans deux chaînes
Figure 2-55 Contrôleur ZS3-2 autonome avec deux HBA connectés à trois étagères de disques DE2-24 dans trois chaînes
Figure 2-56 Contrôleur ZS3-2 autonome avec deux HBA connectés à quatre étagères de disques DE2-24 dans quatre chaînes

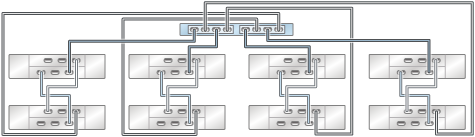

Figure 2-57 Contrôleur ZS3-2 autonome avec deux HBA connectés à huit étagères de disques DE2-24 dans quatre chaînes

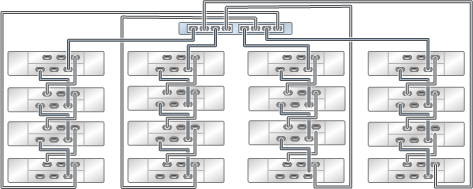

Figure 2-58 Contrôleur ZS3-2 autonome avec deux HBA connectés à seize étagères de disques DE2-24 dans quatre chaînes
Figure 2-59 Plusieurs étagères de disques dans une chaîne unique
