Contrôleur 7420 autonome avec étagères de disques Sun Disk Shelf (6 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage 7420 avec six HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Getting Started with Cabling.
Remarque - Pour les emplacements des ports matériels, reportez-vous à la section Options PCIe dans la Présentation de la maintenance matérielle de votre modèle de contrôleur.
Figure 4-23 Contrôleur 7420 autonome avec six HBA connectés à une étagère de disques Sun Disk Shelf dans une chaîne unique
Figure 4-24 Contrôleur 7420 autonome avec six HBA connectés à deux étagères de disques Sun Disk Shelf dans deux chaînes
Figure 4-25 Contrôleur 7420 autonome avec six HBA connectés à trois étagères de disques Sun Disk Shelf dans trois chaînes
Figure 4-26 Contrôleur 7420 autonome avec six HBA connectés à quatre étagères de disques Sun Disk Shelf dans quatre chaînes
Figure 4-27 Contrôleur 7420 autonome avec six HBA connectés à cinq étagères de disques Sun Disk Shelf dans cinq chaînes
Figure 4-28 Contrôleur 7420 autonome avec six HBA connectés à six étagères de disques Sun Disk Shelf dans six chaînes

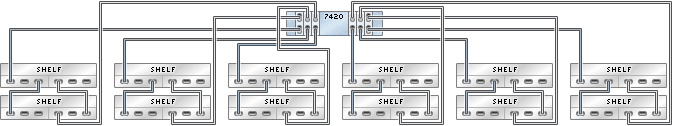

Figure 4-29 Contrôleur 7420 autonome avec six HBA connectés à 12 étagères de disques Sun Disk Shelf dans six chaînes

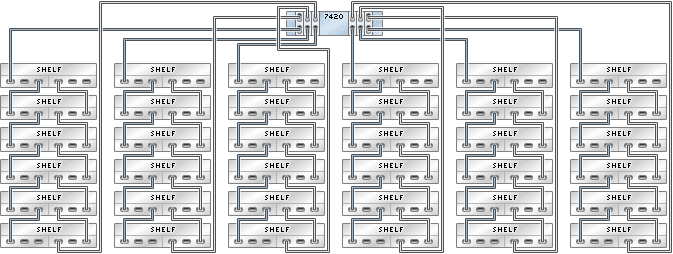

Figure 4-30 Contrôleur 7420 autonome avec six HBA connectés à 36 étagères de disques Sun Disk Shelf dans six chaînes
