Câblage d'un contrôleur 7420 autonome avec des étagères de disques mixtes
Contrôleur 7420 autonome avec étagères de disques mixtes (2 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage 7420 avec deux HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Getting Started with Cabling.
L'utilisation d'étagères de disques mixtes sur un contrôleur requiert les conditions suivantes :
Le contrôleur doit utiliser uniquement des HBA SAS-2 à 4x4 ports
N'utilisez pas des étagères de disques mixtes dans la même chaîne
Remarque - Pour les emplacements des ports matériels, reportez-vous à la section Options PCIe dans la Présentation de la maintenance matérielle de votre modèle de contrôleur. Les HBA SAS-2 4X4 ports sont uniquement pris en charge avec la version AK 2013.1.0 et les versions ultérieures.

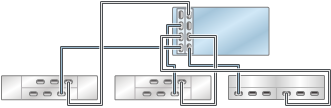

Figure 5-69 Contrôleurs 7420 autonomes avec deux HBA connectés à deux étagères de disques mixtes dans deux chaînes (DE2-24 affiché à gauche)
Figure 5-70 Contrôleurs 7420 autonomes avec deux HBA connectés à trois étagères de disques mixtes dans trois chaînes (DE2-24 affiché à gauche)

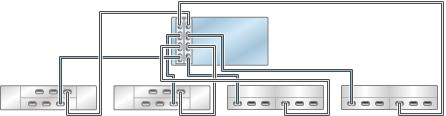

Figure 5-71 Contrôleurs 7420 autonomes avec deux HBA connectés à quatre étagères de disques mixtes dans quatre chaînes (DE2-24 affiché à gauche)

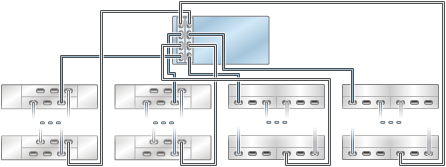

Figure 5-72 Contrôleurs 7420 autonomes avec deux HBA connectés à plusieurs étagères de disques mixtes dans quatre chaînes (DE2-24 affiché à gauche)
Figure 5-73 Plusieurs étagères de disques DE2-24 dans une chaîne unique
Figure 5-74 Plusieurs étagères de disques Sun Disk Shelf dans une chaîne unique
Contrôleur 7420 autonome avec étagères de disques mixtes (3 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage 7420 avec trois HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Getting Started with Cabling.
L'utilisation d'étagères de disques mixtes sur un contrôleur requiert les conditions suivantes :
Le contrôleur doit utiliser uniquement des HBA SAS-2 à 4x4 ports
N'utilisez pas des étagères de disques mixtes dans la même chaîne
Remarque - Pour les emplacements des ports matériels, reportez-vous à la section Options PCIe dans la Présentation de la maintenance matérielle de votre modèle de contrôleur. Les HBA SAS-2 4X4 ports sont uniquement pris en charge avec la version AK 2013.1.0 et les versions ultérieures.
Figure 5-75 Contrôleurs 7420 autonomes avec trois HBA connectés à deux étagères de disques mixtes dans deux chaînes (DE2-24 affiché à gauche)
Figure 5-76 Contrôleurs 7420 autonomes avec trois HBA connectés à trois étagères de disques mixtes dans trois chaînes (DE2-24 affiché à gauche)
Figure 5-77 Contrôleurs 7420 autonomes avec trois HBA connectés à quatre étagères de disques mixtes dans quatre chaînes (DE2-24 affiché à gauche)
Figure 5-78 Contrôleurs 7420 autonomes avec trois HBA connectés à cinq étagères de disques mixtes dans cinq chaînes (DE2-24 affiché à gauche)
Figure 5-79 Contrôleurs 7420 autonomes avec trois HBA connectés à six étagères de disques mixtes dans six chaînes (DE2-24 affiché à gauche)
Figure 5-80 Contrôleurs 7420 autonomes avec trois HBA connectés à plusieurs étagères de disques mixtes dans six chaînes (DE2-24 affiché à gauche)
Figure 5-81 Plusieurs étagères de disques DE2-24 dans une chaîne unique
Figure 5-82 Plusieurs étagères de disques Sun Disk Shelf dans une chaîne unique
Contrôleur 7420 autonome avec étagères de disques mixtes (4 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage 7420 avec quatre HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Getting Started with Cabling.
L'utilisation d'étagères de disques mixtes sur un contrôleur requiert les conditions suivantes :
Le contrôleur doit utiliser uniquement des HBA SAS-2 à 4x4 ports
N'utilisez pas des étagères de disques mixtes dans la même chaîne
Remarque - Pour les emplacements des ports matériels, reportez-vous à la section Options PCIe dans la Présentation de la maintenance matérielle de votre modèle de contrôleur. Les HBA SAS-2 4X4 ports sont uniquement pris en charge avec la version AK 2013.1.0 et les versions ultérieures.

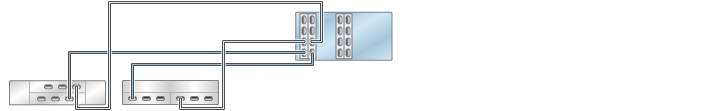

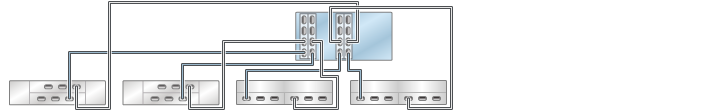

Figure 5-83 Contrôleurs 7420 autonomes avec quatre HBA connectés à deux étagères de disques mixtes dans deux chaînes (DE2-24 affiché à gauche)

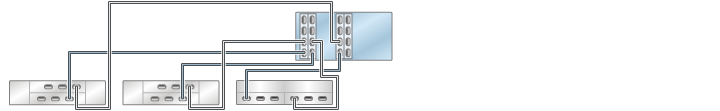

Figure 5-84 Contrôleurs 7420 autonomes avec quatre HBA connectés à trois étagères de disques mixtes dans trois chaînes (DE2-24 affiché à gauche)
Figure 5-85 Contrôleurs 7420 autonomes avec quatre HBA connectés à quatre étagères de disques mixtes dans quatre chaînes (DE2-24 affiché à gauche)

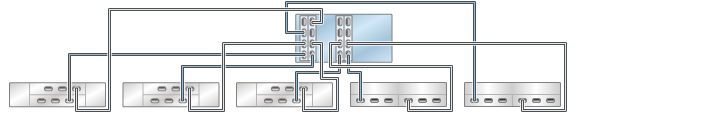

Figure 5-86 Contrôleurs 7420 autonomes avec quatre HBA connectés à cinq étagères de disques mixtes dans cinq chaînes (DE2-24 affiché à gauche)

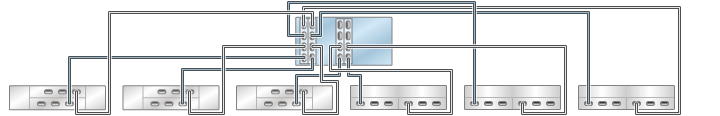

Figure 5-87 Contrôleurs 7420 autonomes avec quatre HBA connectés à six étagères de disques mixtes dans six chaînes (DE2-24 affiché à gauche)

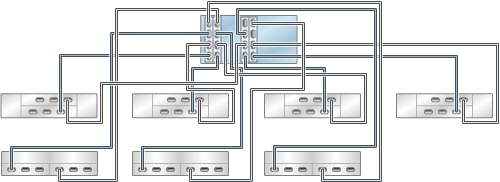

Figure 5-88 Contrôleurs 7420 autonomes avec quatre HBA connectés à sept étagères de disques mixtes dans sept chaînes (DE2-24 affiché en haut)

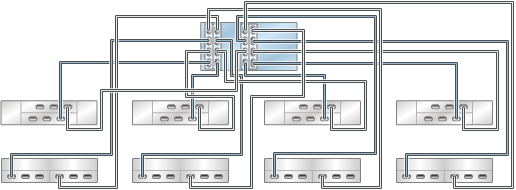

Figure 5-89 Contrôleurs 7420 autonomes avec quatre HBA connectés à huit étagères de disques mixtes dans huit chaînes (DE2-24 affiché en haut)

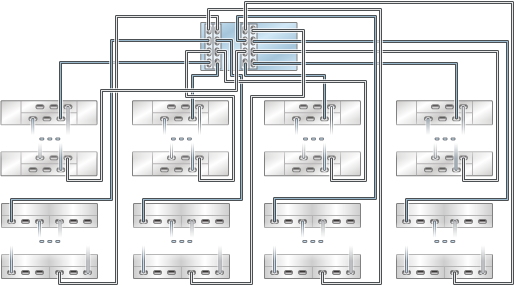

Figure 5-90 Contrôleurs 7420 autonomes avec quatre HBA connectés à plusieurs étagères de disques mixtes dans huit chaînes (DE2-24 affiché en haut)
Figure 5-91 Plusieurs étagères de disques DE2-24 dans une chaîne unique
Figure 5-92 Plusieurs étagères de disques Sun Disk Shelf dans une chaîne unique
