Relación de cable de alimentación a PDU (SPARC M7-16)

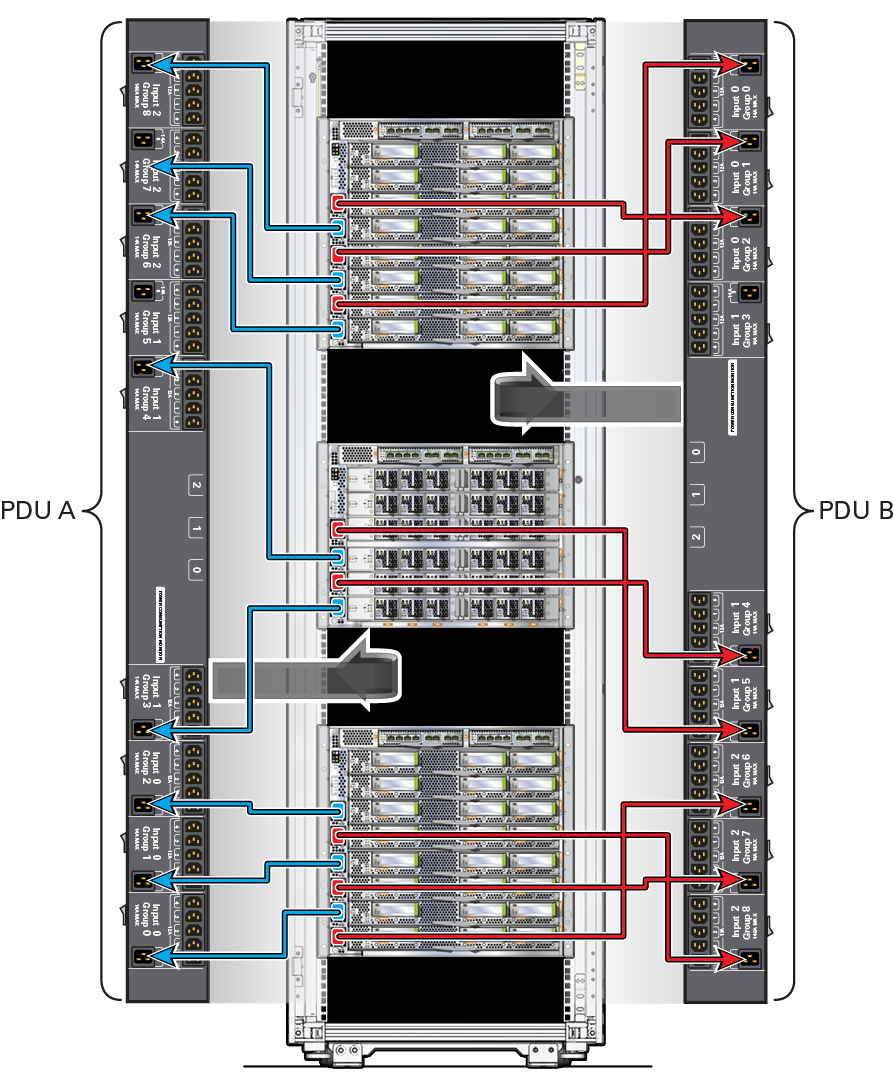

Cuando se enfrenta la parte posterior del servidor, las conexiones de cables de alimentación del servidor SPARC M7-16 a las PDU son las siguientes.

image:Figura que muestra las conexiones del cable de alimentación del servidor a cada PDU. Tabla 6  Principales conexiones del cable de alimentación del chasis CMIOU del servidor SPARC M7-16
N.° de fuente de alimentación
N.º de entrada de CA
Grupo de salida de PDU
N.° de red eléctrica de CA
15
15
PDU B grupo 2
1
14
14
PDU A grupo 8
0
13
13
PDU B grupo 1
1
12
12
PDU A grupo 7
0
11
11
PDU B grupo 0
1
10
10
PDU A grupo 6
0
Tabla 7  Conexiones del cable de alimentación del chasis del switch del servidor SPARC M7-16
N.° de fuente de alimentación
N.º de entrada de CA
Grupo de salida de PDU
N.° de red eléctrica de CA
9
9
PDU B grupo 5
1
8
8
PDU A grupo 4
0
7
7
PDU B grupo 4
1
6
6
PDU A grupo 6
0
Tabla 8  Conexiones de cables de alimentación del chasis CMIOU del servidor SPARC M7-16 en la parte inferior
N.° de fuente de alimentación
N.º de entrada de CA
Grupo de salida de PDU
N.° de red eléctrica de CA
5
5
PDU A grupo 2
0
4
4
PDU B grupo 8
1
3
3
PDU A grupo 1
0
2
2
PDU B grupo 7
1
1
1
PDU A grupo 0
0
0
0
PDU B grupo 6
1
