Supervisión de LED
Después de conectar la alimentación del servidor, supervise los LED de la fuente de alimentación y los otros LED ubicados en los paneles de indicadores frontal y posterior.
-

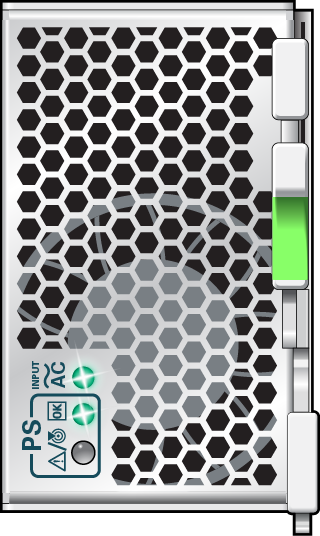

En el frente del servidor, confirme que los LED de estado correcto y de CA verdes estén encendidos en todas las fuentes de alimentación.
Consulte Identificación de componentes (instalación) para conocer la ubicación de las fuentes de alimentación.
Notas - No continúe con el paso siguiente hasta que no haya confirmado que las fuentes de alimentación funcionan normalmente. Consulte Servicing Power Supplies de SPARC M7 Series Servers Service Manual si una fuente de alimentación no se inicia correctamente.
-
Supervise los LED del SP en el panel frontal o posterior.
Después de conectar la alimentación de CA al servidor, uno de los dos SP asumirá el rol del SP activo. Los LED frontal y posterior del SP parpadean cuando se enciende el SP activo, ejecuta diagnósticos e inicializa el firmware de Oracle ILOM. Consulte Identificación de componentes (instalación) para conocer la ubicación de los paneles indicadores y consulte Interpreting LEDs de SPARC M7 Series Servers Service Manual para obtener una descripción de estos indicadores.

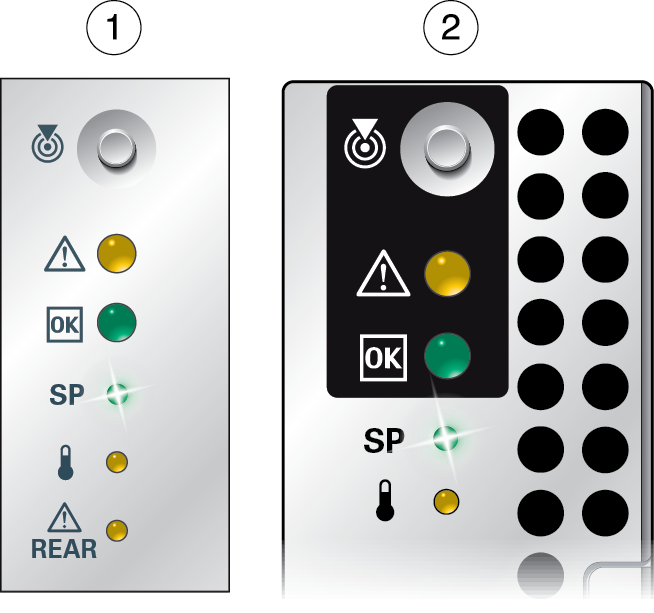

N.ºDescripción1Panel frontal de indicadores de estado del sistema2Panel posterior de indicadores de estado del sistema -
En la parte posterior del servidor, confirme que todos los LED de estado de CA del panel de indicadores posterior estén encendidos para cada fuente de alimentación.
Una vez que se haya inicializado el SP activo, los LED de estado de CA del panel de indicadores posterior del servidor se encenderán para indicar que se está suministrando alimentación de CA a las fuentes de alimentación etiquetadas y que las fuentes de alimentación están bajo el control de Oracle ILOM.
Notas - En los servidores SPARC M7-8, hay seis LED de estado de CA. En los servidores SPARC M7-16, hay dieciséis LED de estado de CA.

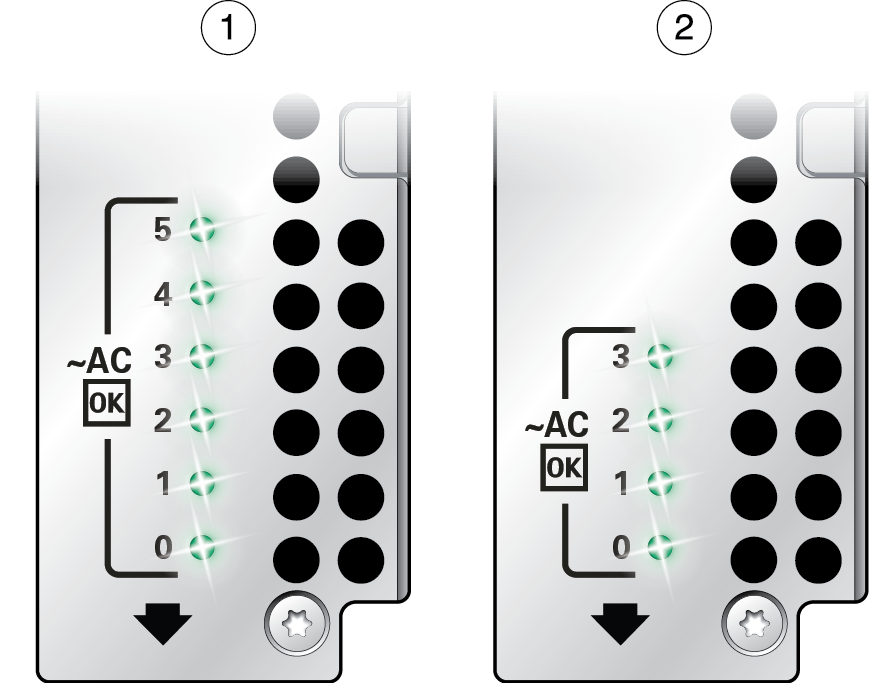

N.ºDescripción1LED de estado de CA en los servidores SPARC M7-8 y el chasis CMIOU del servidor SPARC M7-162LED de estado de CA en el chasis del switch del servidor SPARC M7-16 -
En la parte frontal o posterior del servidor, confirme que los LED de los paneles indicadores del SP hayan dejado de parpadear y que permanezcan encendidos.
Cuando el SP activo esté listo, los LED del SP permanecerán encendidos y se mostrará la petición de datos de inicio de sesión de Oracle ILOM en el dispositivo del terminal de SP activo.
Notas - Aunque el SP activo esté listo, aún no se ha encendido el host. -
Para continuar con la instalación, inicie sesión en el SP activo.
Consulte Inicio de sesión en el SP activo.
