Conexión de los cables del SP
Debe conectar los cables serie y de red a ambos SP.
-
Ubique los dos SP en la parte posterior del servidor.
-
En un servidor SPARC M7-8, los dos SP están ubicados en la parte superior del servidor. Consulte Componentes posteriores del servidor SPARC M7-8 (instalación).
-
En un servidor SPARC M7-16, los dos SP están ubicados en la parte superior del chasis del switch. Consulte Componentes posteriores del servidor SPARC M7-16 (Instalación).
-
-
Conecte cables categoría 5 (o mejor) de los puertos SER MGT 0 de SP0 y SP1 para separar dispositivos de terminal.
La conexión de cada cable serie a distintos dispositivos terminales ofrece redundancia en caso de que se produzca un fallo en un dispositivo de terminal.
Notas - Cada SP tiene cuatro puertos SER MGT, etiquetados de 0 a 3. Conecte los cables serie al puerto 0 del SER MGT en cada SP. Los puertos que no se usan se bloquean con cobertores de puertos.

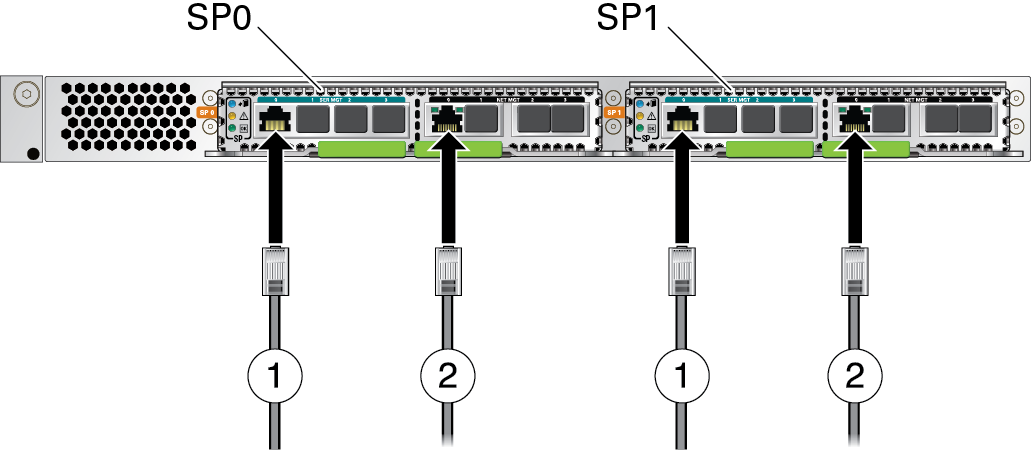

N.ºDescripción1Conecte los cables serie a los puertos SER MGT 0 del SP.2Conecte los cables de red a los puertos NET MGT 0 del SP. -
Conecte cables categoría 6 (o superior) de los puertos NET MGT 0 RJ-45 de SP0 y SP1 a switches o concentradores de red separados.
Para lograr velocidades de red de 1 GbE, use cables de categoría 6 (o superior) y dispositivos de red que admitan redes 1000BASE-T. Estos puertos NET MGT de 10/100/1000 Mbps se negociarán automáticamente con la velocidad de la red.
Notas - Cada SP tiene cuatro puertos NET MGT, etiquetados de 0 a 3. Conecte los cables de red al puerto NET MGT 0 en cada SP. En servidores SPARC M7-16, algunos de estos puertos NET MGT se conectan a los SPP en el servidor. Los puertos que no se usan se bloquean con cobertores de puertos.
