Receptáculos de alimentación de la instalación
Debe proporcionar seis conectores o receptáculos para conectar a los cables de alimentación de la PDU de CA del servidor. En las siguientes ilustraciones, se muestra la distribución de las hembrillas de los receptáculos o conectores hembra correspondientes.

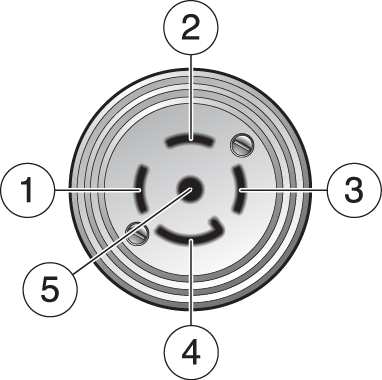

Figura 3 Receptáculo de CA del cable de alimentación de la PDU de baja tensión (NEMA L21-30R)
|
|
|
1
|
L1, R, X
|
|
2
|
L2, S, Y
|
|
3
|
L3, T, Z
|
|
4
|
Neutro: no conectado
|
|
5
|
Tierra
|
|

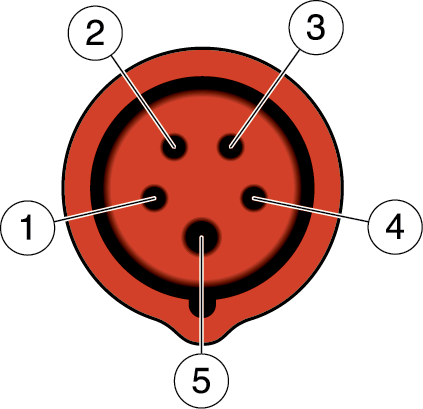

Figura 4 Receptáculo de CA del cable de alimentación de la PDU de alta tensión (516C6S)
|
|
|
1
|
L1, R, X
|
|
2
|
L2, S, Y
|
|
3
|
L3, T, Z
|
|
4
|
Neutro
|
|
5
|
Tierra
|
|
