Instalación y fijación del servidor
 | Precaución - Debe usar un dispositivo de elevación mecánica que pueda soportar 1000 lb (454 kg) cuando se instale el servidor en un rack. No intente elevar el servidor en un rack sin un dispositivo de elevación mecánico. El peso combinado del servidor y el palé interno es de aproximadamente 439 lb (199,1 kg). |
- Asegúrese de que el elevador mecánico esté nivelado y sea estable.
-
Eleve el servidor de manera que quede 0,2 in (5 mm) por encima de la superficie de los carriles guía.
Asegúrese de que el borde de la bandeja del dispositivo de elevación mecánico esté lo más cerca posible del frente del rack. Si elevó el servidor en su palé interno, asegúrese de que el borde del palé esté lo más cerca posible del rack.
-
Instale cuidadosamente el servidor en la parte frontal del rack.
Precaución - Siempre empuje el servidor directamente en el rack. Nunca balancee el servidor hacia atrás y hacia adelante en el rack.
Precaución - Para reducir el riesgo de sufrir lesiones, nunca camine ni introduzca un brazo debajo del servidor mientras está elevado en un elevador mecánico.
-
Deslice solo un cuarto del servidor en el rack.
Precaución - Siempre empuje el servidor por los costados del chasis. Nunca empuje desde las interconexiones frontales.
Asegúrese de que el borde inferior del servidor despeje la parte inferior de la guías del rack.
- Mueva el servidor apenas hacia abajo hasta que el peso quede equiparado entre las guías deslizantes y la bandeja del elevador mecánico.
- Deslice el servidor hasta que tres cuartos de este estén dentro del rack.
- Mueva hacia abajo la bandeja del elevador mecánico de manera que las guías deslizantes soporten el peso del servidor.
- Empuje el servidor hasta que quede dentro del rack por completo.
-
Deslice solo un cuarto del servidor en el rack.
-
Si la parte posterior del servidor se detiene en el soporte de montaje trasero, siga estos pasos para empujar el servidor por completo dentro del rack.
-

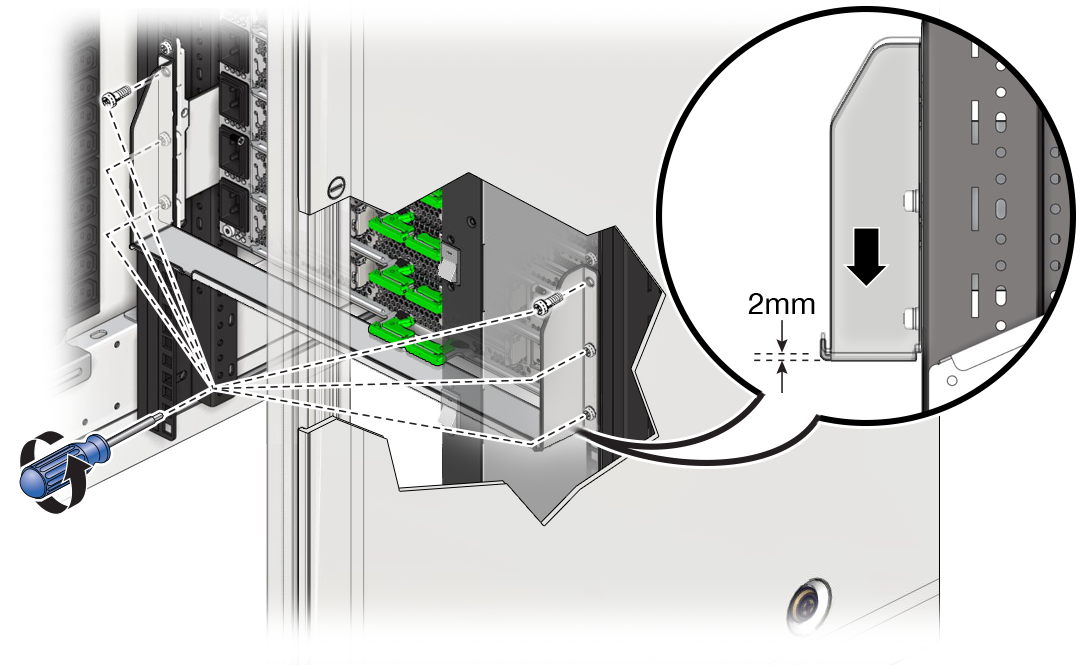

Con un destornillador Torx T30, elimine los dos tornillos superiores del soporte posterior inferior y afloje los cuatro tornillos restantes. Deslice el soporte posterior inferior hacia abajo y, luego, ajuste con cuidado los cuatro tornillos inferiores.
El soporte posterior inferior debe estar a 0,01 in (2 mm) por debajo de la superficie de los carriles guía.
- Empuje el servidor hasta que quede dentro del rack por completo.
-

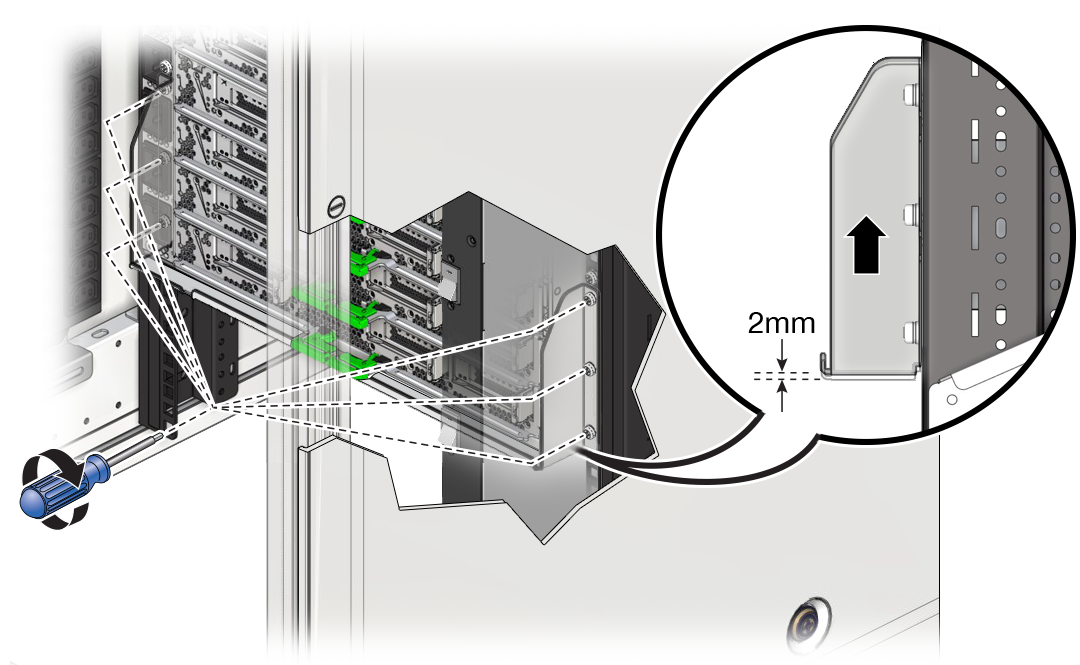

Con un destornillador Torx T30, afloje los cuatro tornillos en el soporte posterior inferior y deslice el soporte hacia arriba contra el chasis. Ajuste con cuidado los tornillos superiores en cada lado del soporte posterior inferior y, luego, ajuste con cuidado los cuatro tornillos restantes.
-
Con un destornillador Torx T30, elimine los dos tornillos superiores del soporte posterior inferior y afloje los cuatro tornillos restantes. Deslice el soporte posterior inferior hacia abajo y, luego, ajuste con cuidado los cuatro tornillos inferiores.
-

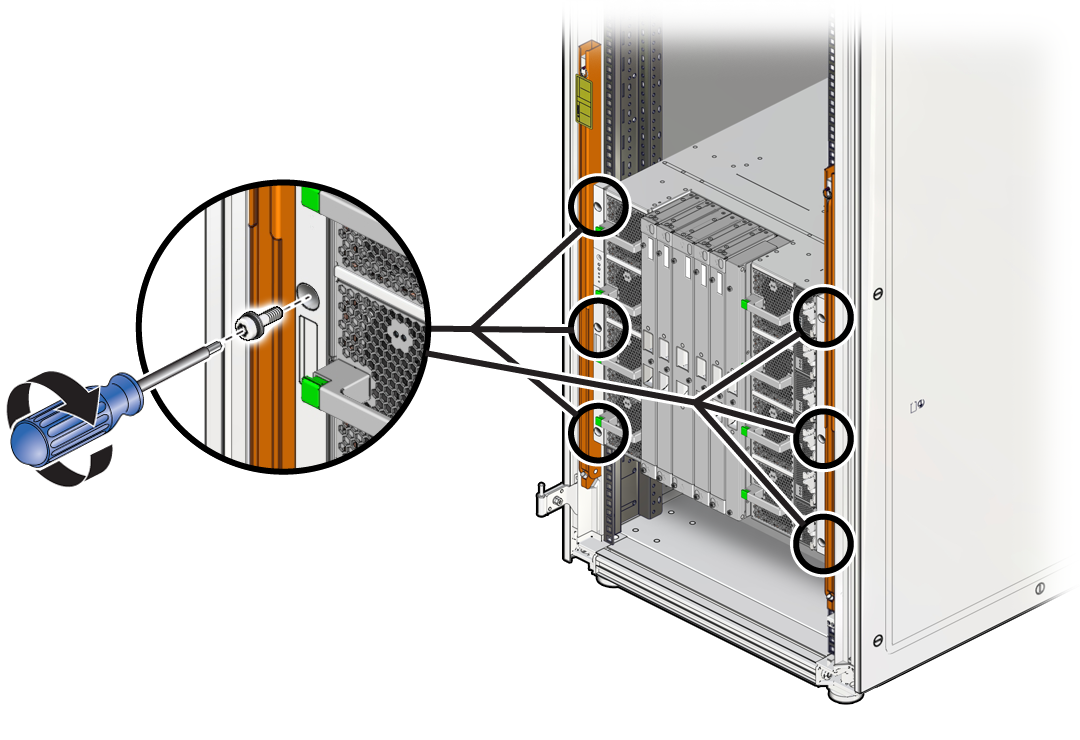

Mediante el uso de un destornillador Torx T30, fije el panel frontal del servidor al rack mediante seis tornillos M6 (tres por lado).
-
Repita los siguientes pasos para instalar los soportes traseros izquierdo y derecho.
-
Coloque un soporte trasero en la esquina posterior superior del servidor y alinéelo con la guía RETMA posterior.
Notas - Los soportes traseros tienen la etiqueta "TOP LEFT" (Izquierdo superior) y "TOP RIGHT" (Derecho superior), vistos desde la parte posterior del rack.
-
Mediante el uso de un destornillador Torx T30, fije el soporte trasero a la guía mediante dos tornillos M6.
Notas - Antes de ajustar los tornillos, deslice los soportes posteriores superiores hacia abajo hasta que hagan contacto con la superficie superior del chasis.
-
Coloque un soporte trasero en la esquina posterior superior del servidor y alinéelo con la guía RETMA posterior.
-
Si pidió hardware opcional, como tarjetas PCIe, instálelo en el servidor.
Consulte Instalación de componentes opcionales y Servicing PCIe Cards de SPARC M7 Series Servers Service Manual para obtener más información.
-
Para continuar con la instalación, prepare los cables de alimentación del servidor.
Consulte Preparación de los cables de alimentación del servidor independiente.
