在 Legacy 引导模式下配置 RAID


注 -  Oracle System Assistant 提供易于使用的界面和上下文有关帮助。它是首选的设置服务器和配置服务器存储驱动器的方法。

服务器设置为 Legacy 引导模式并且服务器中未安装 Oracle System Assistant 时,使用此过程访问 LSI MegaRAID BIOS 配置实用程序。

开始之前

  • 有关使用 LSI MegaRAID BIOS 配置实用程序配置系统驱动器的其他说明,请参阅 12 Gb SAS PCIe 8 端口 HBA 用户指南,网址为:http://www.lsi.com/sep/Pages/oracle/index.aspx

  • 如果您位于服务器本地,则将 VGA 显示器与 USB 键盘和鼠标连接到服务器前部,从而您可以对系统提示进行响应并在实用程序中导航。如果您位于服务器的远程位置,则使用 Oracle ILOM 远程控制台应用程序。

  • 确保服务器处于备用电源模式(请参见Standy Power Mode)。

  1. 要打开服务器电源,请执行以下操作之一:
    • 从本地服务器:

      按下前面板电源按钮,然后立即松开。

    • 在 Oracle ILOM Web 界面中:

      单击 "Summary" 屏幕的 "Actions" 部分中的服务器电源 "Turn On" 按钮。

    • 在 Oracle ILOM CLI 中:

      键入:reset /System

    此时服务器电源打开并且显示 BIOS 引导消息。

  2. 查看屏幕是否出现以下提示:

    Press Ctrl><R> for WebBIOS...

  3. 要访问 LSI MegaRAID 实用程序,请按 Ctrl+R 组合键。

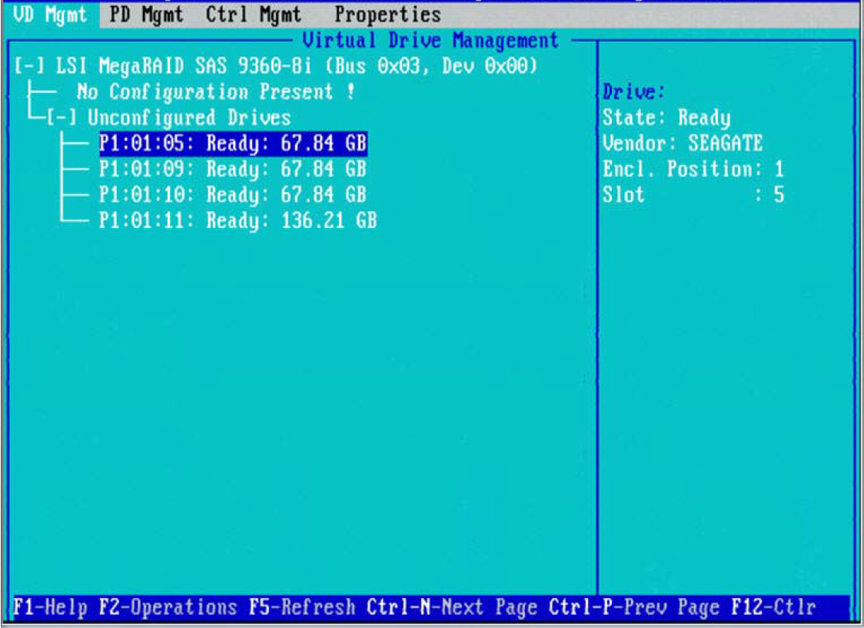

    此时将显示虚拟驱动器管理 (VD Mgmt) 屏幕。


    image:固件实用程序的屏幕抓图。
  4. 导航至控制器,然后按 F2 键。
  5. 按 Enter 键。

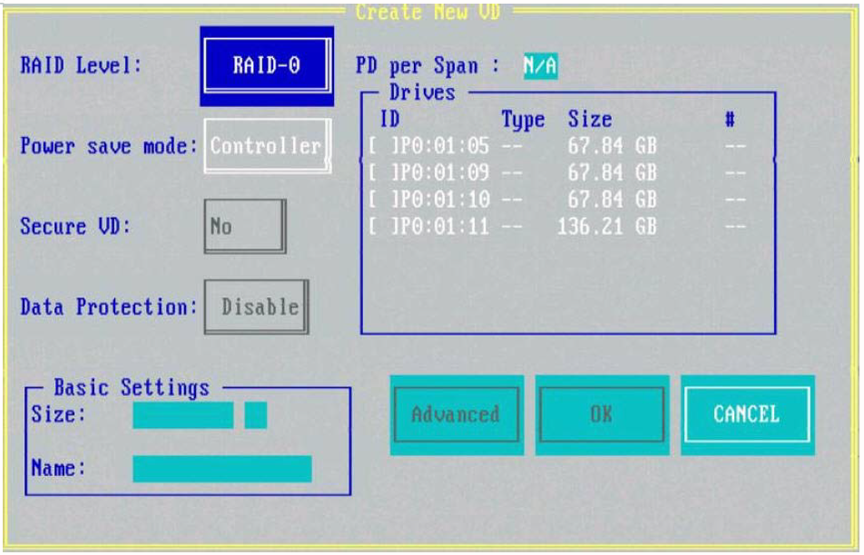

    此时将显示 "Create New VD" 屏幕。


    image:固件实用程序的屏幕抓图。
  6. 设置虚拟驱动器的参数。

    使用 "Create New VD" 屏幕执行以下操作:

    • 设置 RAID 级别。

    • 将节电模式设置为 "Auto"、"Max" 或 "Controller defined"。

    • 使用 "Secure VD" 字段设置数据加密。

    • 通过 "Data Protection" 字段使用数据保护功能。

    • 在 "Drive" 框中排列物理驱动器的顺序。

    • 在 "Basic Settings" 框中输入驱动器组大小和组名称。

  7. 单击 "OK"。

    此时将再次显示 "Create New VD" 屏幕。

  8. 在 "Create New VD" 屏幕中,单击 "Advanced"。

    此时将显示 "Create Virtual Drive – Advanced" 屏幕。


    image:固件实用程序的屏幕抓图。
  9. 选中 "Initialize" 复选框。
  10. 要创建并初始化驱动器,请单击 "OK"。
  11. 要使虚拟驱动器可引导,请使用 Ctrl-N 组合键导航至 "Ctrl Mgmt" 菜单选项卡。

    此时将显示 "Controller Settings" 屏幕。

  12. 使用方向键导航至 "Boot Device" 字段,然后按 Enter 键获取可引导设备列表。
  13. 选择虚拟驱动器。
  14. 单击 "Apply"。
