将服务器安装到滑轨装置中

按照此过程操作,将带有装配托架的服务器机箱装入机架上的滑轨装置中。


Caution

注意  -  设备损坏或人身伤害。由于服务器较重,此过程至少需要两个人共同执行。如果尝试一个人独自执行此步骤,则可能导致设备损坏或人身伤害。



Caution

注意  -  设备损坏或人身伤害。请始终从机架底部开始向上装入设备,避免机架因头重脚轻而倾倒。拉出机架的防倾倒护杆,以防在设备安装期间机架倾倒。


  1. 如果有防倾倒护杆,请将其从机架底部拉出。

    有关说明,请参阅机架文档。

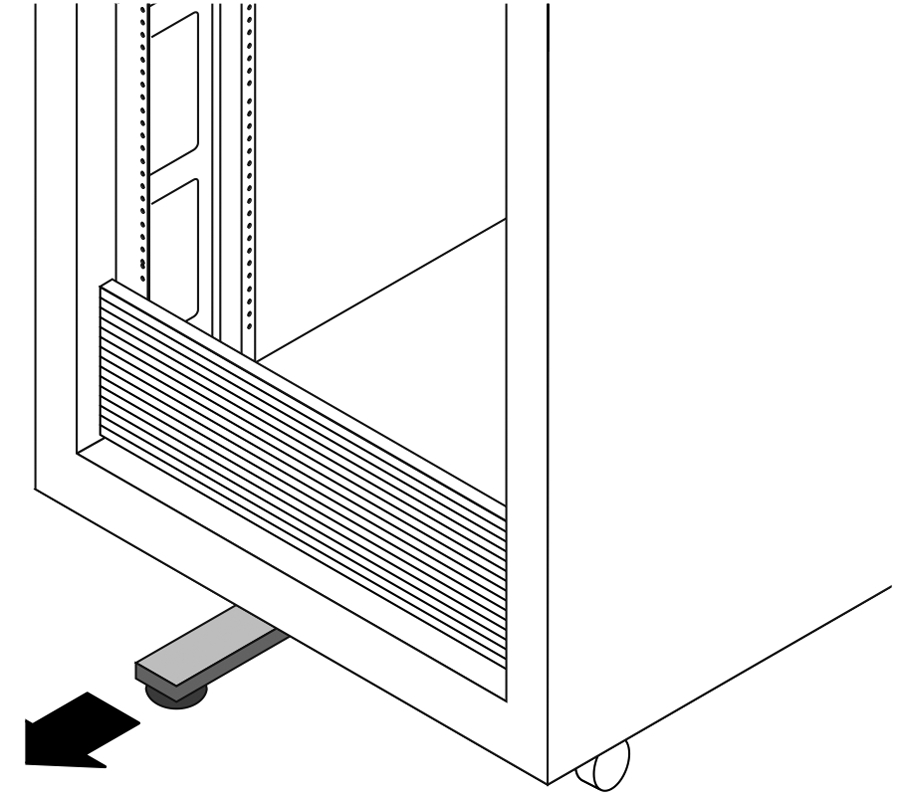

    image:图中显示防倾倒护杆已拉出。

    Caution

    注意  -  设备损坏或人身伤害。如果您的机架没有防倾倒护杆,机架可能倾倒。


  2. 尽可能地将滑轨推入机架滑轨装置深处。
  3. 抬起服务器,使装配托架后端与机架中所装的滑轨装置对齐。
  4. 将安装支架插入滑轨,然后将服务器推入机架,直至安装支架到达滑轨止动位置(大约 12 英寸,或 30 厘米)。

    Caution

    注意  -  设备损坏或人身伤害。在将服务器插入滑轨时,请确保装配托架的顶部和底部安装唇缘也插入到滑轨中。如果安装正确,服务器应该可以轻松地前后滑动。如果不能轻松地滑动服务器,请确保每个安装唇缘已正确插入到滑轨中。如果未正确插入装配托架,则在从机架中卸下服务器时,服务器可能会掉落。

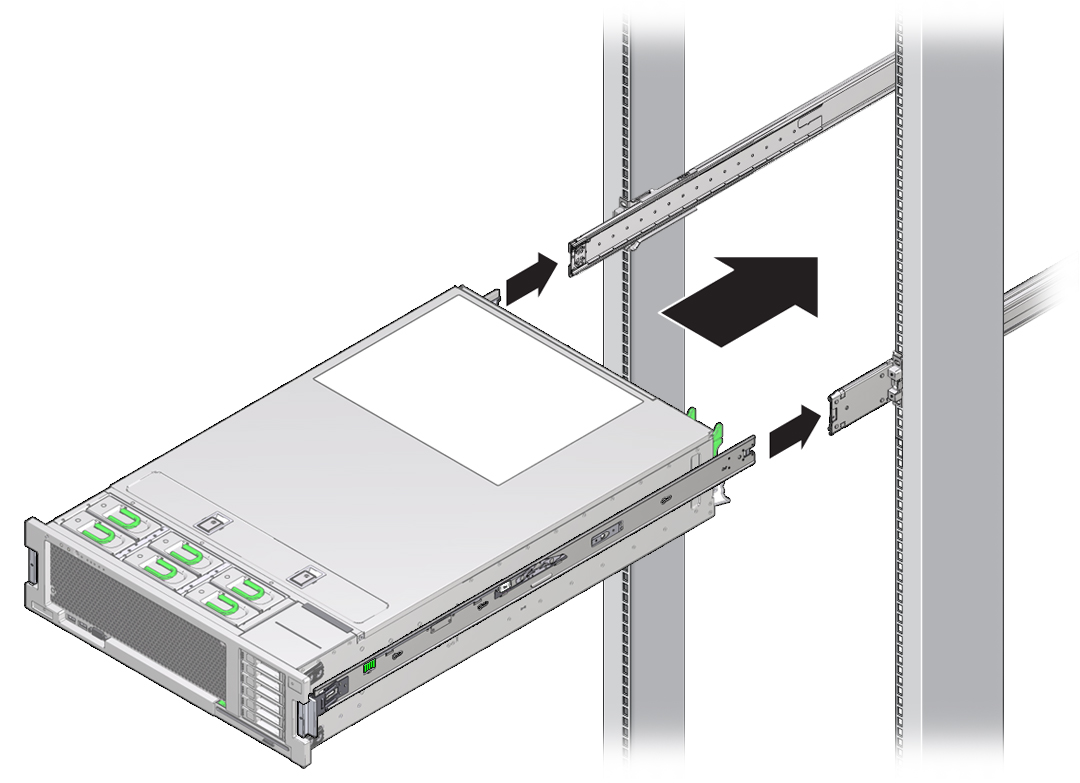

    image:图中显示了如何将固定好装配托架的服务器插入滑轨内。
  5. 在将服务器推入机架的同时,按住每个装配托架上的绿色滑轨释放按钮。继续推服务器,直至滑轨锁(位于装配托架前部)与滑轨装置啮合。

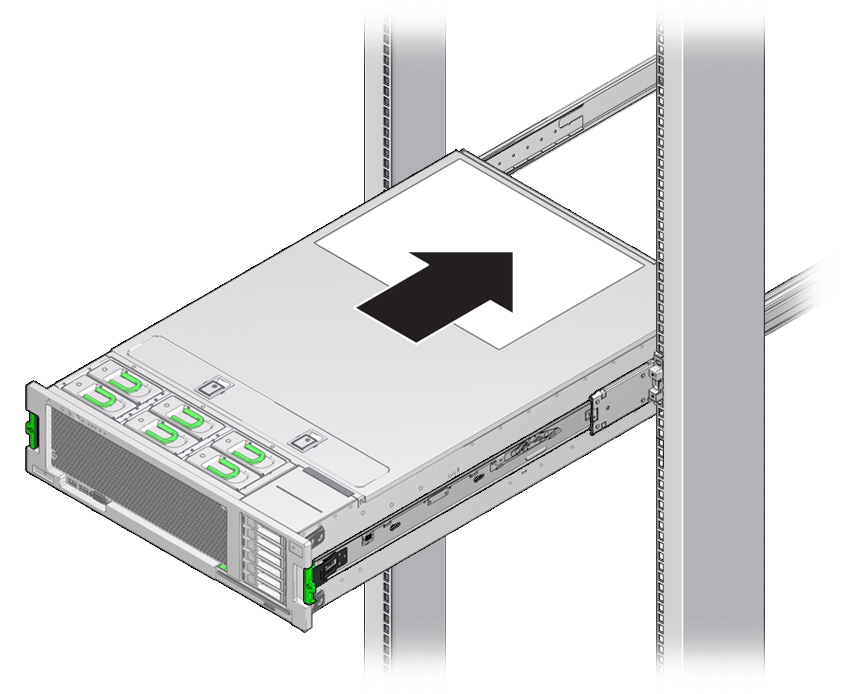

    image:图中显示了正被推回到机架中的服务器。

    Caution

    注意  -  设备损坏或人身伤害。检验服务器是否牢固地安装在机架中,滑轨锁是否与装配托架相啮合,然后再继续操作。
