为服务器连接电缆

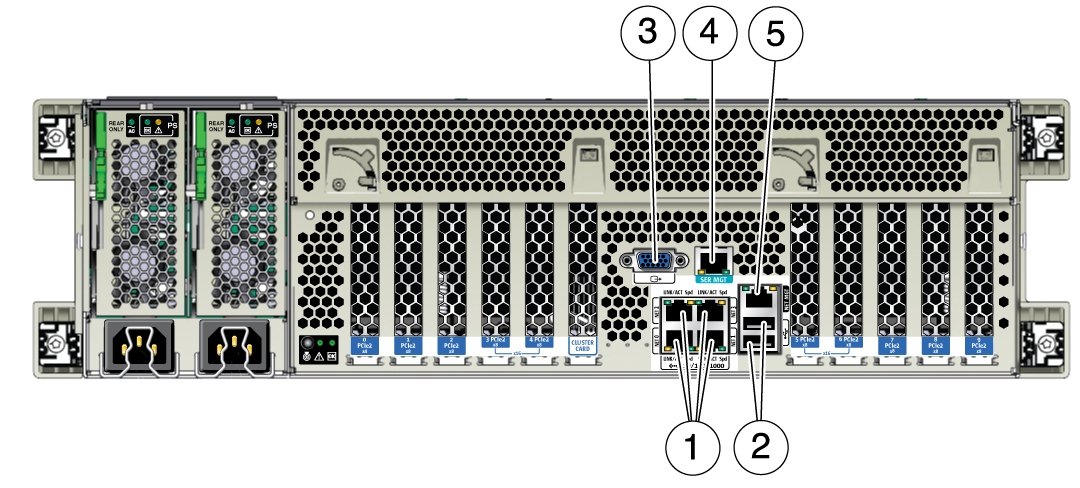

在机架中安装服务器后，将电缆连接到网络和服务器管理端口。下图显示了服务器后面板端口的位置。

1. 要直接连接 KVM 控制台，请将鼠标和键盘连接到服务器的 USB 端口，将显示器连接到 DB-15 视频端口。
2. 要使用以太网或直接串行连接与服务处理器建立管理连接，请执行以下操作之一：
   • 以太网：如果您计划通过网络连接（建议使用单独的管理网络）访问 Oracle Integrated Lights Out Manager (ILOM) Web 或命令行界面，请将以太网电缆连接到标记为 NET MGT 的服务器网络管理端口。

     ---

     注 -  默认情况下，服务处理器 (service processor, SP) 使用 NET MGT（带外）端口。但您可以将 SP 配置为共享此服务器的四个 10 GbE 以太网端口之一。SP 仅使用已配置的以太网端口。

     ---

   • 直接串行连接：如果计划使用串行管理端口访问 Oracle ILOM 命令行界面，请将串行空调制解调器电缆从您的终端（或运行终端仿真软件的客户机）连接到服务器上标有 SER MGT 的 RJ-45 串行端口。
3. 为获得服务器网络访问，请将以太网电缆连接到 10 千兆位以太网端口。

接下来的步骤

继续Connect the Power Cords。
