Oracle® Server X5-4 安装指南

退出打印视图

更新时间: 2015 年 6 月



安装理线架

理线架 (Cable Management Arm, CMA) 是用于在机架中布置服务器电缆的可选装置。

  1. 拆开 CMA 部件的包装。
  2. 将 CMA 放到设备机架的背部,确保服务器背部周围有足够的空间供您进行操作。

    注 -  本过程中提及的“左侧”或“右侧”是指您面向设备机架背部时的方位。
  3. 将 CMA 装配托架连接器插入右侧滑轨,直至连接器发出“咔嗒”一声后锁定到位。

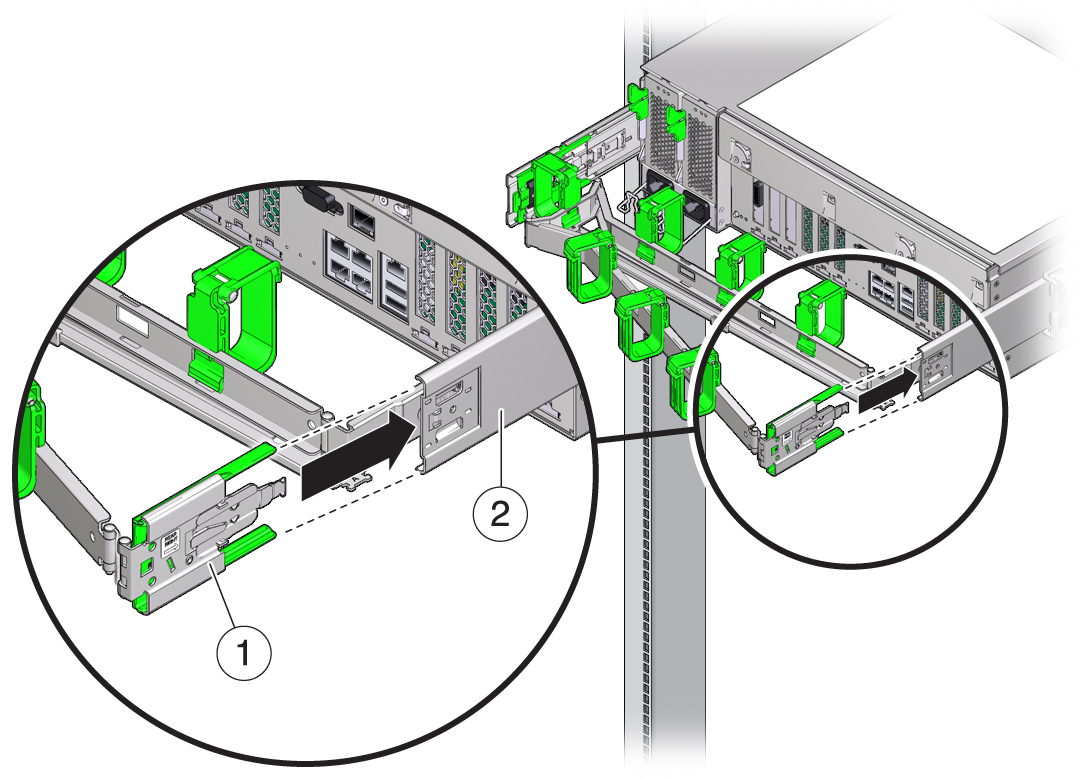

    image:图中显示了插入右侧滑轨后部的 CMA 装配托架。
    标注
    说明
    1
    CMA 安装托架
    2
    右侧滑轨
  4. 将右侧的 CMA 滑轨连接器插入右侧滑轨组件,直至连接器在发出一声“咔嗒声”后锁定到位。

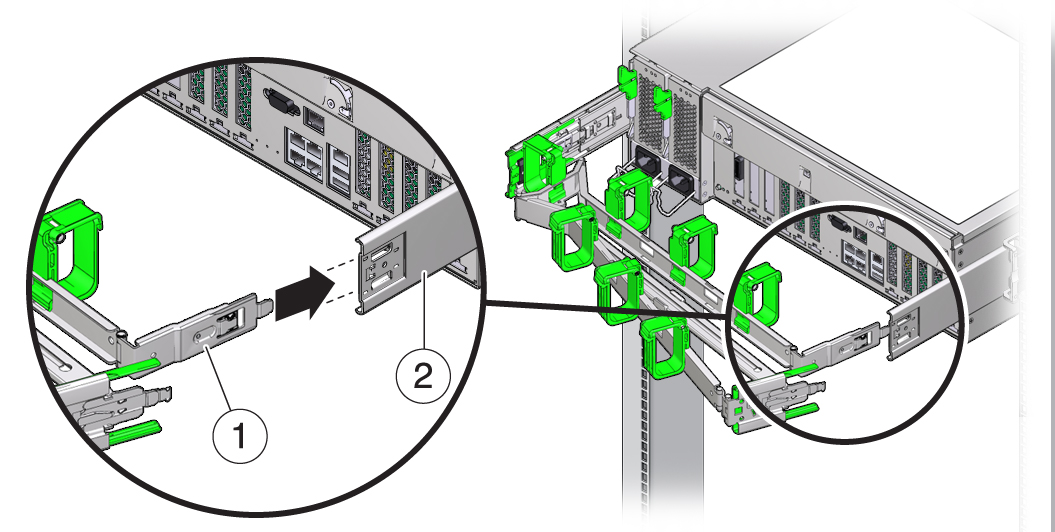

    image:图中显示了插入右侧滑轨后部的 CMA 滑轨连接器。
    标注
    说明
    1
    CMA 滑轨连接件
    2
    右侧滑轨
  5. 将左侧的 CMA 滑轨连接器插入左侧滑轨装置,直至连接器在发出一声“咔嗒”声后锁定到位。

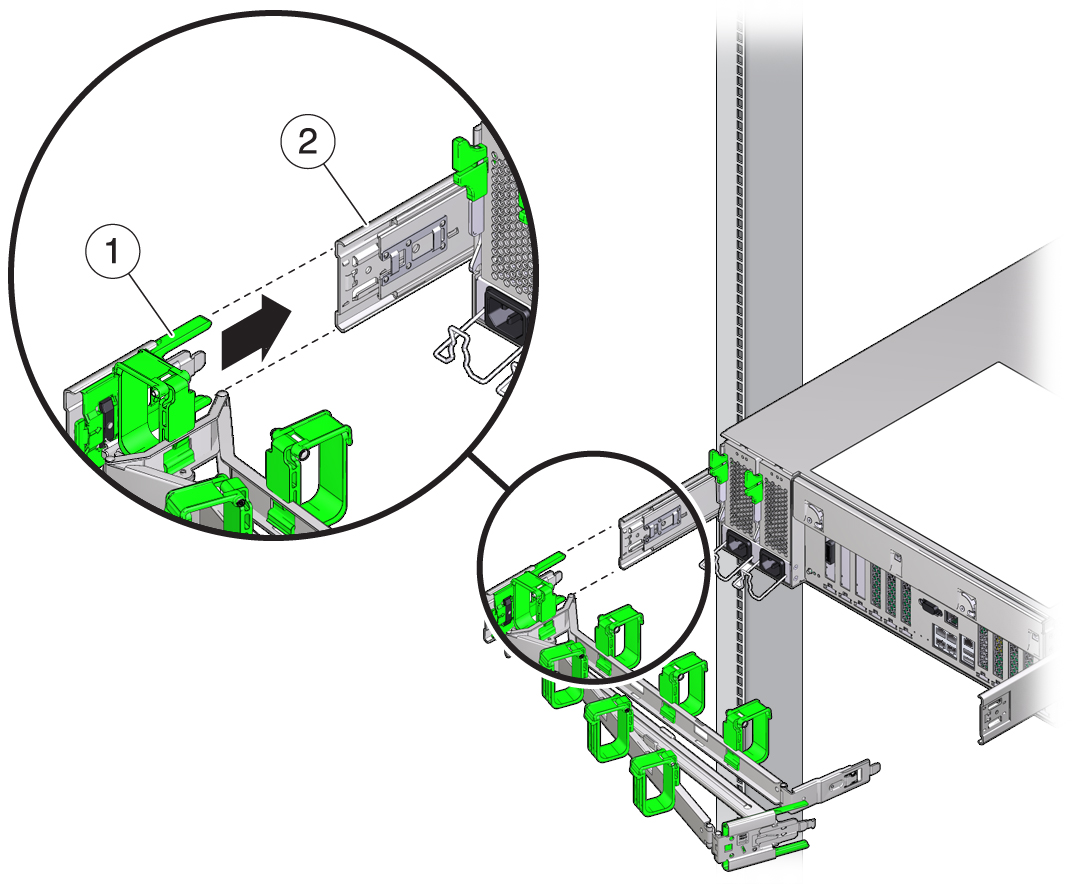

    image:图中显示了插入左侧滑轨后部的 CMA 滑轨连接器。
    标注
    说明
    1
    CMA 滑轨连接件
    2
    左侧滑轨
  6. 安装并布置好服务器电缆。

    注 -  Cabling the Server中提供了有关安装服务器电缆的说明。
  7. 如果需要,将电缆环扣带连接到 CMA,然后按电缆环扣带直至固定电缆。

    注 -  电缆环扣带已预安装在 CMA 上。如果需要在 CMA 上重新安装电缆环扣带,请执行此步骤。

    为获得最佳效果,请分别将三根电缆束带均匀地绑在 CMA 朝后的一侧和 CMA 最靠近服务器的一侧上。

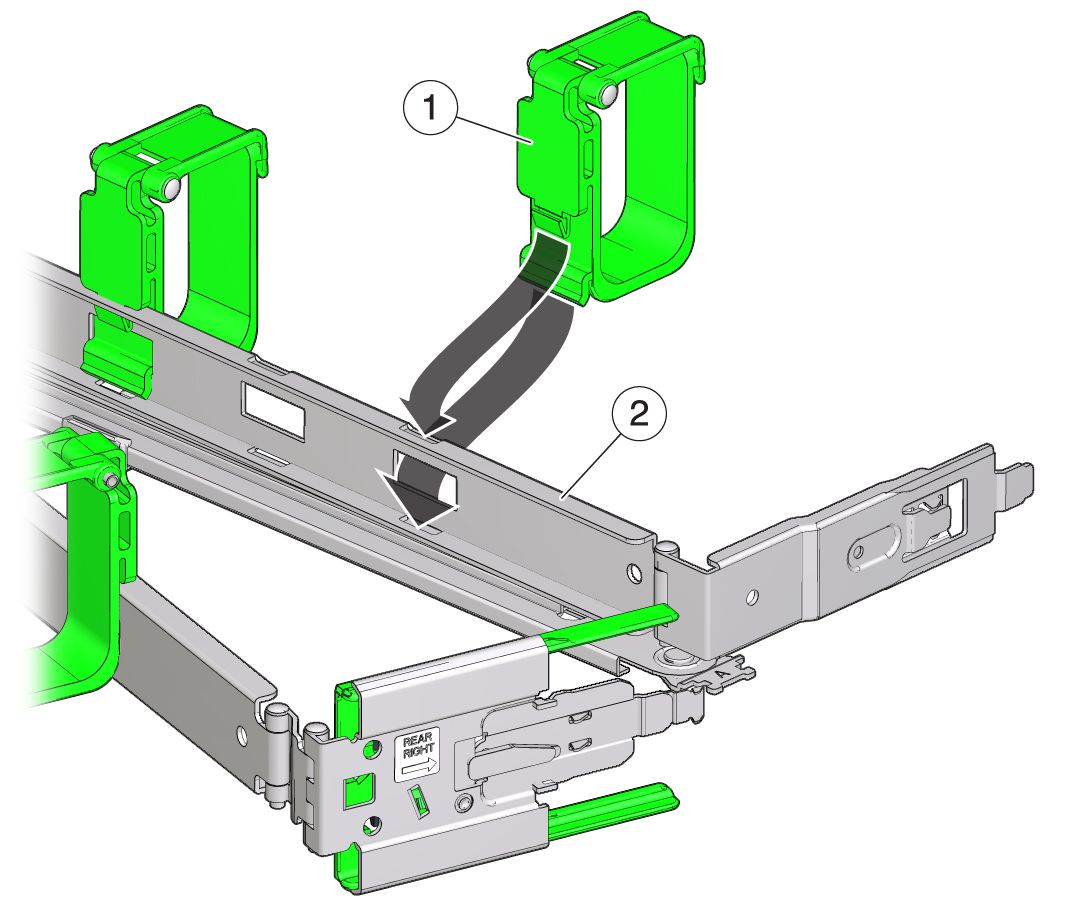

    image:图中显示了正被连接到 CMA 臂的 CMA 电缆束带。
    标注
    说明
    1
    CMA 电缆束带
    2
    CMA 支臂
