Oracle® Server X5-4 安装指南

退出打印视图

更新时间: 2015 年 6 月



安装装配托架

将装配托架安装到服务器的两侧:

  1. 将装配托架靠在机箱上,使滑轨锁位于服务器前部,并让装配托架上的五个锁眼开口与机箱侧面的五个定位销对齐。

    注 -  装配托架是相同的,可以安装在机箱的任一侧。

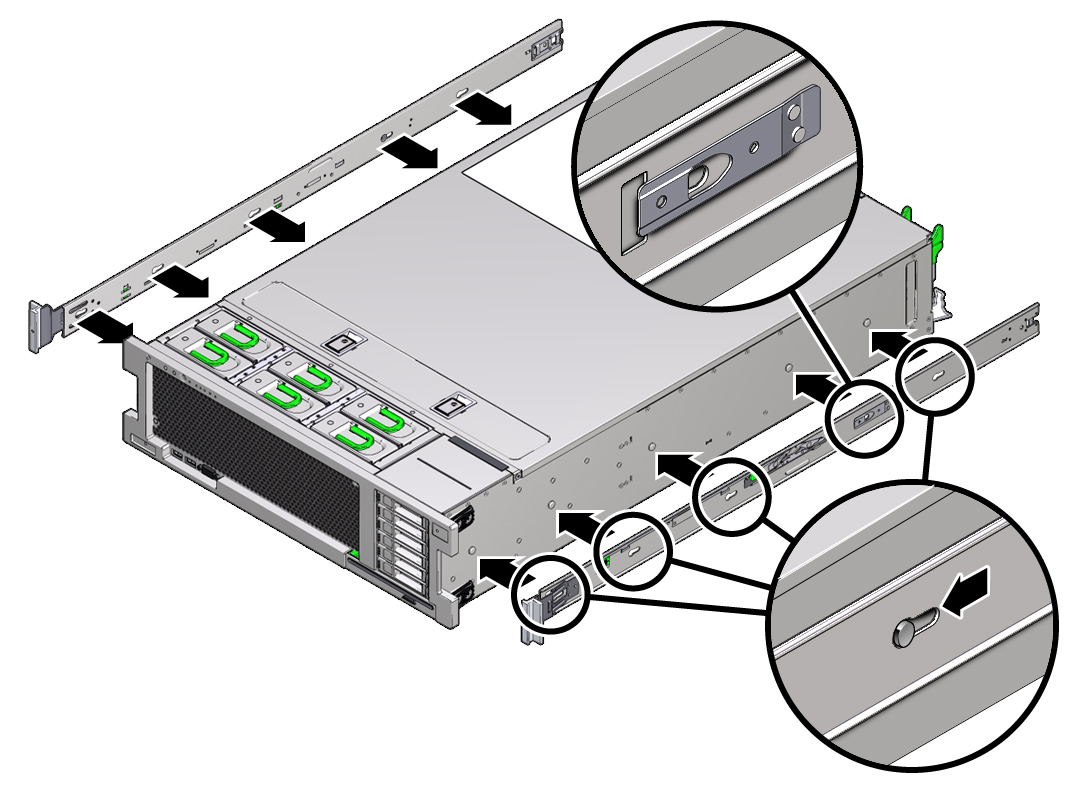

    image:图中显示了装配托架已与服务器机箱定位销对齐。
  2. 让五个机箱定位销的前端伸出装配托架上的五个锁眼开口,然后将装配托架朝机箱前部拉,直至装配托架固定夹发出一声“咔嗒”声后锁定到位。
  3. 检验后部定位销是否已与装配托架固定夹相啮合。
  4. 重复步骤 1 到 3,将另一条装配托架安装到服务器的另一侧。
