Oracle® Server X5-4 安装指南

退出打印视图

更新时间: 2015 年 6 月



连接电源线

使用以下过程将电源线连接到服务器后端的电源单元。

开始之前

确保满足所有物理、电气、环境以及通风规格和准则,然后再打开服务器电源以进入备用电源模式(请参见Server Specifications and Guidelines)。

  1. 检验服务器电源插座的 AC 电源是否处于服务器的规格内。

    有关电气规格信息,请参见Electrical Specifications


    注 -  双 CPU 系统通过低压线路 100 到 127 伏或高压线路 200 到 240 伏电源供电运行。四 CPU 系统只能通过高压线路 200 到 240 伏电源供电运行。
  2. 在服务器后端,将两条电源线的连接器插入电源单元 (power supply unit, PSU) 的 AC 插口中,并使用插口的松紧扣电缆夹固定电源线。

    在下图中,标注 1 和标注 2 显示 PSU AC 插口的位置。PSU 位于服务器左侧,从左到右指定。最左侧的 PSU 为 PS0(标注 1),最右侧的 PSU 为 PS1(标注 2)。


    image:图中显示了带有 AC 电源连接器标注编号的后面板。
  3. 通过机架布置好 AC 电缆。

    确保电缆不会在服务器滑入和滑出机架时妨碍服务器的移动。

  4. 将电源线的插头端插入通电的插座。
  5. 检验 PSU 是否运行。

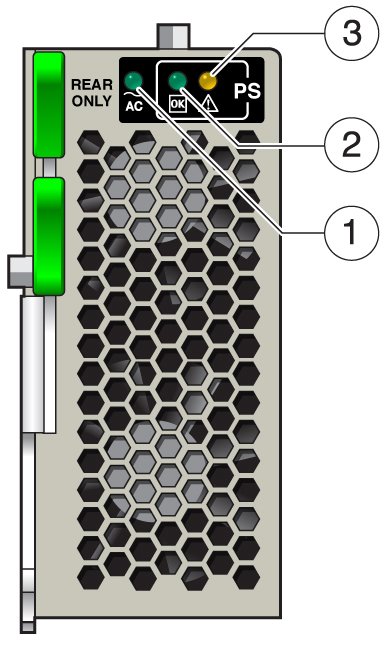

    如下图中所示,PSU 具有包含三个指示灯的面板,这三个指示灯从左到右排成一行:最左侧的绿色 AC 指示灯(标注 1)、绿色正常指示灯(标注 2)以及最右侧的琥珀色需要维修操作指示灯(标注 3)。


    image:包含标注的示意图中显示了 PSU 指示灯面板。

    这些指示灯报告 PSU 的状态,如下所示:

    • AC:插座中的 AC 电源处于 PSU 的规格内时亮为绿色。如果提供的电源不足,该指示灯不亮。

    • OK:PSU 运行正常且为服务器提供所需的电压(AC 和 DC)时,亮为绿色。

    • 需要维修操作:PSU 处于故障状态时,亮为琥珀色。服务器前面板需要维修操作指示灯也亮起。

  6. 在服务器的前端,确认服务器引导进入备用电源模式(请参见Standby Power Mode)。

    注 -  不要按电源按钮。此时,不要打开服务器电源。
  7. 确认前面板琥珀色需要维修操作指示灯未亮起。

    注 -  如果任何需要维修操作指示灯亮起,请参阅Oracle Server X5-4 Service Manual中的故障排除信息。

接下来的步骤
