前面板和后面板功能部件
以下各部分介绍了服务器前面板和后面板功能部件：
前面板功能部件

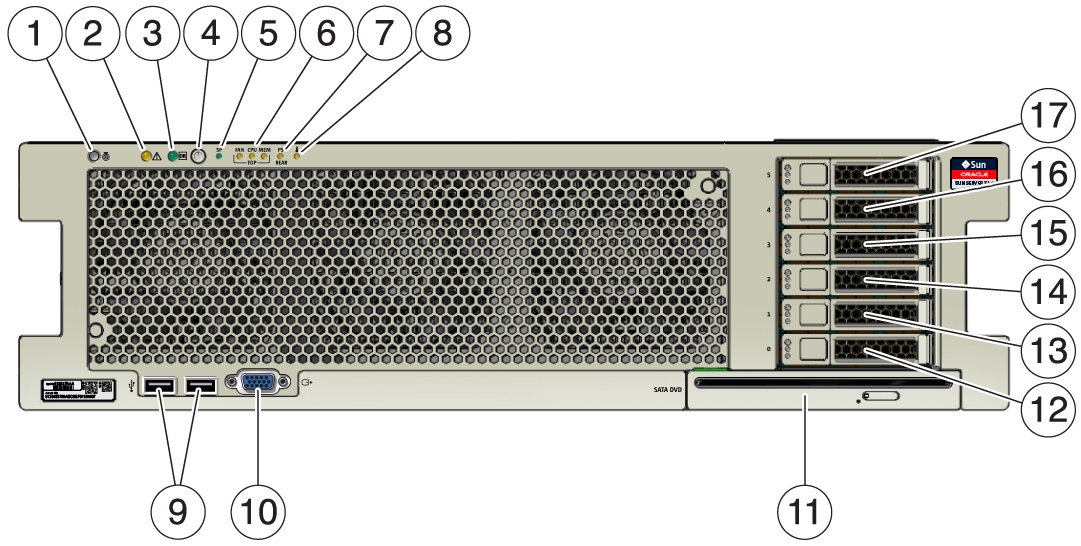

下图显示了 Oracle Server X5-4 前面板并介绍了其组件。
|
|
|
1
|
定位器指示灯/按钮：白色
|
|
2
|
需要维修操作指示灯：琥珀色
|
|
3
|
电源/正常指示灯：绿色
|
|
4
|
电源按钮
|
|
5
|
SP 正常/故障指示灯：绿色/琥珀色
|
|
6
|
风扇模块 (FAN)、处理器 (CPU) 和内存需要维修操作指示灯 (3)：琥珀色
|
|
7
|
电源 (PS) 故障（需要维修操作）指示灯：琥珀色
|
|
8
|
温度过高警告指示灯：琥珀色
|
|
9
|
USB 2.0 端口 (2)
|
|
10
|
DB-15 视频端口
|
|
11
|
SATA DVD 驱动器（可选）
|
|
12–17
|
存储驱动器插槽 0–5（从下到上）
|
|
后面板功能部件
下图显示了 Oracle Server X5-4 后面板并介绍了其组件。
|
|
|
1
|
电源单元 (power supply unit, PSU) 0 指示灯面板
|
|
2
|
PSU 0 AC 插口
|
|
3
|
PSU 1 指示灯面板
|
|
4
|
PSU 1 AC 插口
|
|
5
|
系统状态指示灯面板
|
|
6
|
PCIe 卡插槽 1-6
|
|
7
|
网络 (NET) 10 GbE 端口：NET0–NET3
|
|
8
|
USB 2.0 端口 (2)
|
|
9
|
PCIe 卡插槽 7–11
|
|
10
|
服务处理器 (service processor, SP) 网络管理 (NET MGT) 端口
|
|
11
|
串行管理 (SER MGT)/RJ-45 串行端口
|
|
12
|
DB-15 视频端口
|
|
