Replacement d'un module DIMM ZS3-2

Langue :

Mise en garde - Cette procédure nécessite la manipulation de composants sensibles aux décharges statiques, ce qui peut entraîner leur défaillance. Pour éviter d'endommager le matériel, portez un bracelet antistatique et utilisez un tapis antistatique lorsque vous manipulez des composants.

Le retrait d'un module DIMM est une opération de maintenance à froid. Vous devez mettre l'appareil hors tension avant de retirer le module DIMM. Vous perdrez l'accès au stockage, à moins que le système ne soit dans une configuration en cluster.

Pour identifier une panne de mémoire générale, accédez à l'écran Maintenance > Matériel de la BUI et cliquez sur l'icône de la flèche pointant vers la droite sur le contrôleur. Puis cliquez sur les modules DIMM pour localiser le composant défaillant, indiqué par l'icône d'avertissement . Pour identifier un module de mémoire défectueux particulier, vous pouvez ouvrir le contrôleur de stockage et utiliser les DEL d'état orange sur la carte mère.
Mettez le contrôleur de stockage hors tension, comme décrit dans la section Mise hors tension du contrôleur.

Débranchez les cordons d'alimentation CA du panneau arrière du contrôleur de stockage.

Mise en garde - En raison de la présence continuelle de l'alimentation de veille de 3,3 V CC dans le système, vous devez débrancher les cordons d'alimentation avant de manipuler un composant quelconque exigeant une maintenance à froid.

Sortez le contrôleur du rack comme décrit dans la section Sortie du contrôleur de stockage du rack.
Retirez le capot supérieur comme décrit dans la section Retrait du capot supérieur.
Déconnectez les câbles connectés au backplane, de l'unité et le câble connecté à la carte USB.

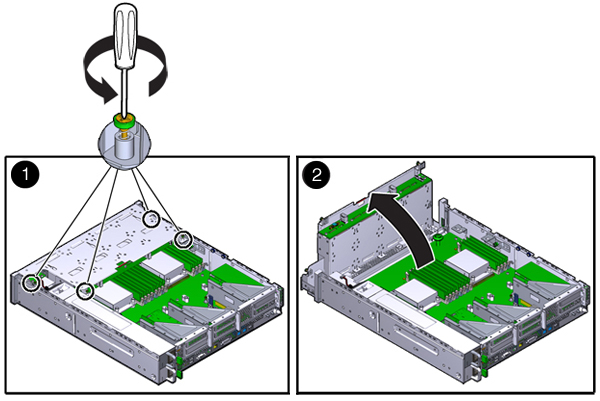

Desserrez complètement les quatre vis qui maintiennent le panier de l'unité sur le châssis (1).
Soulevez le panier de l'unité en position verticale (2).

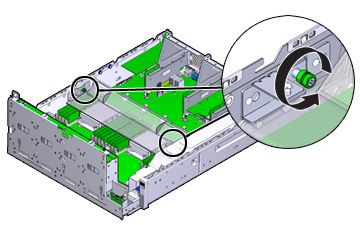

Desserrez complètement les vis qui maintiennent le conduit d'aération.
Faites glisser le crochet de la vis gauche (L) vers l'avant et hors des broches de montage.
Faites glisser le crochet de la vis droite (R) vers l'arrière et hors des broches de montage. Mettez les crochets de vis de côté.

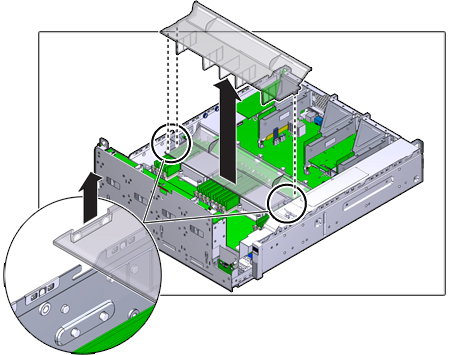

Soulevez le conduit d'aération tout droit hors des broches d'alignement. Mettez le conduit d'aération de côté.
Appuyez sur le bouton sur le midplane. Une DEL orange indique un module DIMM défectueux.

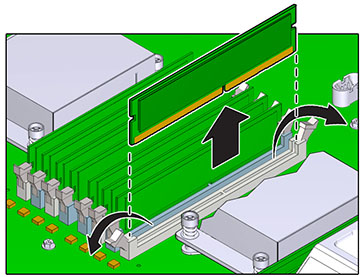

Appuyez vers le bas et l'extérieur sur les leviers de dégagement à chaque extrémité de l'emplacement de module DIMM.
Soulevez le module DIMM hors de l'emplacement. Mettez le module DIMM de côté sur un tapis antistatique.

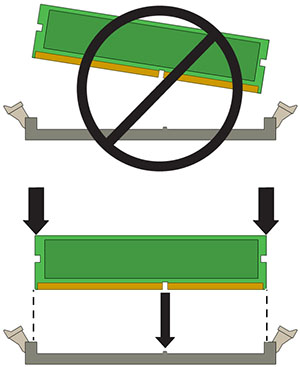

Alignez le module DIMM à l'endroit où il s'installe dans l'emplacement. Assurez-vous que l'encoche du module DIMM est alignée sur la clé de l'emplacement.

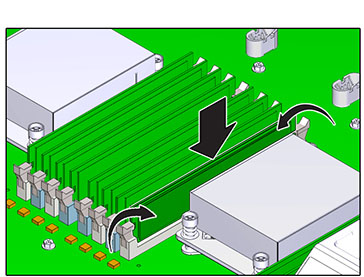

Insérez le module DIMM dans l'emplacement en appuyant fermement de sorte à ce que les deux leviers émettent un clic indiquant qu'ils sont fermés.
Replacez et sécurisez le conduit d'aération.
Abaissez le panier d'unité en position horizontale et, en gardant le panier légèrement en hauteur, rebranchez le câble d'alimentation. Serrez les quatre vis. Rebranchez les câbles au backplane de l'unité et le câble connecté à la carte USB.
Remettez le capot supérieur en place et serrez les deux vis imperdables.
Tirez les onglets de dégagement sur le côté de chaque rail et poussez lentement le contrôleur de stockage dans le rack, en vous assurant qu'aucun câble ne gêne ce dernier.
Rebranchez tous les câbles sur leur port d'origine, en vous référant aux étiquettes précédemment ajoutées comme guide. Pour plus de détails sur le câblage, consultez le Guide de câblage des systèmes Oracle ZFS Storage Appliance.
Branchez les cordons d'alimentation aux alimentations. Vérifiez que le mode veille est activé, ce qui est indiqué par le clignotement en vert du témoin d'état d'alimentation/OK sur le panneau avant.
Une fois que l'indicateur du processeur de service reste allumé constamment en vert, en vous aidant d'un crayon ou d'un autre objet pointu, appuyez sur le bouton d'alimentation du panneau avant, puis relâchez-le. L'indicateur d'état d'alimentation/OK placé à côté du bouton d'alimentation s'allume en continu.
Accédez à l'écran Maintenance > Matériel de la BUI. Cliquez sur l'icône de la flèche pointant vers la droite du contrôleur puis cliquez sur DIMM pour vérifier que l'icône d'état en ligne est verte pour le module DIMM que vous venez d'installer.
Si une panne ne s'efface pas automatiquement, reportez-vous à la section Réparation des problèmes actifs.
