Remplacement d'une alimentation d'une étagère de disques

Langue :

Mise en garde - Ne retirez pas un composant si aucun composant de remplacement n'est disponible dans l'immédiat. L'étagère de disques ne doit pas fonctionner si tous ses composants ne sont pas en place. Reportez-vous à la section Présentation du matériel des étagères de disques pour connaître l'emplacement des composants.

Les étagères de disques sont fournies avec des alimentations redondantes pour éviter une perte de service due à la défaillance de composants. Chaque alimentation est associée à un ou plusieurs ventilateurs de refroidissement au sein d'une seule unité remplaçable par le client ( CRU). Les alimentations sont remplaçables à chaud, ce qui signifie qu'elles peuvent être remplacées une par une sans couper l'alimentation de l'étagère de disques. Les modules peuvent produire une grande quantité d'énergie dangereuse et doivent uniquement être remplacés par des personnes formées autorisées à accéder à l'équipement.

Des DEL distinctes sur le panneau arrière (voir la section Composants des panneaux avant et arrière d'une étagère de disques) représentent l'état fonctionnel individuel des alimentations et des ventilateurs. Reportez-vous à l'illustration du panneau arrière pour plus d'informations. Les composants en panne sont signalés par des DEL orange, ainsi que par des icônes orange dans la BUI d'administration. Accédez à la section Maintenance > Matériel de la BUI, cliquez sur l'icône en forme de flèche vers la droite au début de la ligne de l'étagère de disques appropriée, puis sélectionnez PSU ou Ventilateur pour afficher les informations sur ces composants respectifs. Vous pouvez également cliquer sur l'icône de localisation pour faire clignoter la DEL de localisation du châssis.
Localisez le châssis et le module contenant le composant en panne.
Vérifiez que l'interrupteur Marche/Arrêt est sur la position "O" (Arrêt).
Détachez le câble d'alimentation de son attache et débranchez-le de l'alimentation.
Libérez les bras de levier/d'éjection.

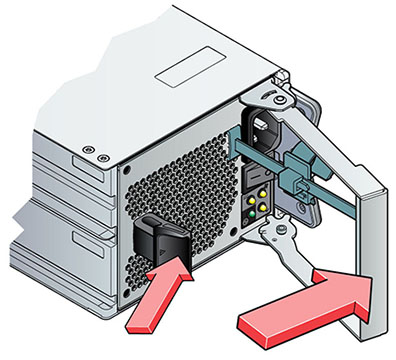

Oracle Storage Drive Enclosure DE2-24P ou DE2-24C :

Saisissez la bascule et le côté opposé du module, et serrez-les pour libérer le levier.

Etagère de disques Sun Disk Shelf :

A l'aide de votre pouce et de votre index, dévissez les deux vis imperdables des bras d'éjection jusqu'à ce qu'elles soient desserrées et écartez les bras d'éjection pour les ouvrir complètement.
Extrayez le module du châssis en prenant soin de ne pas endommager le brochage des connecteurs à l'arrière.

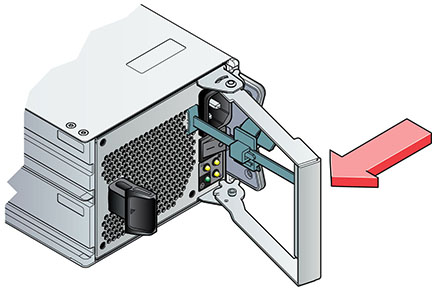

Les bras de levier/d'éjection étant complètement ouverts, faites glisser le nouveau module dans l'emplacement du châssis jusqu'à ce qu'il entre en contact avec le backplane du châssis et que les bras de levier/d'éjection commencent à se remettre en place.
Fermez les bras de levier/d'éjection.
Oracle Storage Drive Enclosure DE2-24P ou DE2-24C :

Fermez complètement le levier, jusqu'à ce qu'il s'enclenche.

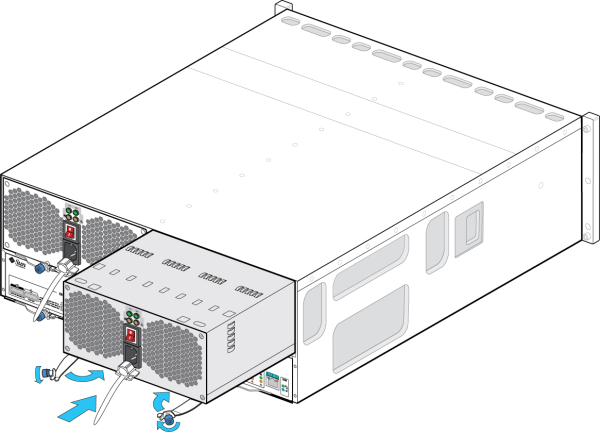

Etagère de disques Sun Disk Shelf :

Poussez les bras d'éjection à fond et utilisez les deux vis imperdables pour installer et fixer le module dans le châssis.
Vérifiez que l'interrupteur Marche/Arrêt est sur la position "O" (Arrêt).
Branchez le câble d'alimentation dans la nouvelle alimentation et fixez l'attache du câble d'alimentation à ce dernier.
Placez l'interrupteur Marche/Arrêt sur la position "I". La DEL d'état d'alimentation/OK doit rester verte, et tous les autres indicateurs doivent être éteints.
Remarque - Après la mise sous tension de l'étagère de disques DE2-24, qui peut prendre plusieurs minutes, assurez-vous que l'indicateur d'alimentation du système situé à l'avant de l'étagère de disques et les indicateurs d'état des alimentations avec module de ventilateur situés à l'arrière sont allumés en vert de façon continue. Si ce n'est pas le cas, mettez l'étagère de disques hors tension et remettez en place le module défectueux. Si l'indicateur d'état du module n'est pas allumé en vert de façon continue après la réinsertion du module, contactez le service client Oracle.
Accédez à la section Maintenance > Matériel de la BUI et cliquez sur l'icône en forme de flèche vers la droite au début de la ligne de l'étagère de disques appropriée. Selon la panne, cliquez sur les menus PSU ou Ventilateur pour vérifier que l'icône En ligne est verte pour l'alimentation avec module de ventilateur que vous venez d'installer.
Si une panne ne s'efface pas automatiquement, reportez-vous à la section Réparation des problèmes actifs.
