Indicateurs de l'étagère de disques

Indicateurs sur le panneau avant de l'étagère de disques : les illustrations suivantes montrent les indicateurs du panneau avant.

Figure 70  Indicateurs sur le panneau avant pour Oracle Storage Drive Enclosure DE2-24P

Légende de l'illustration Légende de l'illustration 1 Indicateur d'alimentation du système 4 Indicateur de panne d'unité 2 Indicateur de panne de module 5 Indicateur d'alimentation/d'activité 3 Indicateur de localisation

Figure 71  Indicateurs sur le panneau avant pour Oracle Storage Drive Enclosure DE2-24C

Légende de l'illustration Légende de l'illustration 1 Indicateur d'alimentation du système 4 Indicateur d'alimentation/d'activité 2 Indicateur de panne de module 5 Indicateur de panne d'unité 3 Indicateur de localisation

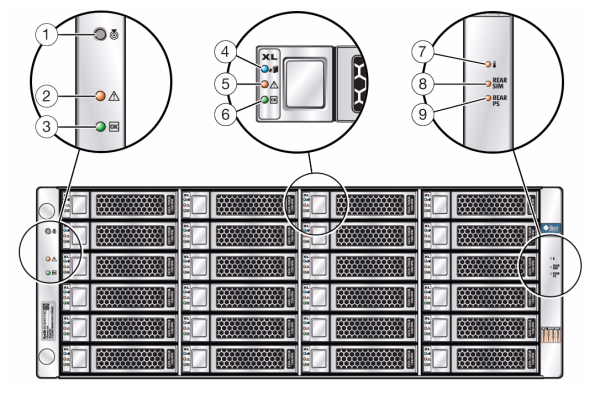

Figure 72  Indicateurs sur le panneau avant pour l'étagère Sun Disk Shelf

Légende de l'illustration Légende de l'illustration Légende de l'illustration 1 Bouton et indicateur de localisation 4 Indicateur de disque prêt à être retiré 7 Indicateur d'avertissement de surchauffe 2 Indicateur de panne système 5 Indicateur de panne de disque 8 Indicateur de panne de carte de module SIM 3 Indicateur d'alimentation du système 6 Indicateur d'activité du disque 9 Indicateur de panne d'alimentation

Indicateurs de module d'E/S d'une étagère de disques : les étagères de disques suivantes sont équipées de modules d'E/S ( IOM) :

• Oracle Storage Drive Enclosure DE2-24P

• Oracle Storage Drive Enclosure DE2-24C

Figure 73  Indicateurs de module d'E/S

Légende de l'illustration Légende de l'illustration Légende de l'illustration 1 Indicateur de panne/de localisation 4 Port 1 SAS-2 7 Pour la maintenance Oracle uniquement 2 Indicateur d'alimentation/OK 5 Port 2 SAS-2 8 Pour la maintenance Oracle uniquement 3 Port 0 SAS-2 6 Indicateurs d'activité du port hôte

Indicateurs de carte de module SIM d'étagère de disques : les étagères de disques suivantes sont équipées de cartes de module SIM :

• Etagère de disques Sun Disk Shelf

L'illustration suivante présente les indicateurs de carte de module SIM de l'étagère de disques Sun Disk Shelf.

Figure 74  Indicateurs de carte de module SIM

Légende de l'illustration Légende de l'illustration 1 Indicateur d'alimentation CA 6 Bouton d'alimentation 2 Indicateur d'alimentation CC 7 Indicateur de panne de port 3 Indicateur de panne de ventilateur 8 Indicateur de port OK 4 Indicateur de panne d'alimentation 9 Indicateur de carte de module SIM OK (vert)/Indicateur de panne de carte de module SIM (orange) 5 Connecteur d'alimentation universel 10 Indicateur de localisation de module SIM

Indicateurs d'alimentation d'une étagère de disques : l'illustration suivante présente l'alimentation avec les indicateurs des modules de ventilateur pour les étagères de disques suivantes :

• Oracle Storage Drive Enclosure DE2-24P

• Oracle Storage Drive Enclosure DE2-24C

Figure 75  Indicateurs d'alimentation de l'étagère de disques DE2

Légende de l'illustration Légende de l'illustration 1 Indicateur de défaillance d'alimentation CC 6 Connecteur d'entrée d'alimentation universel 2 Indicateur de défaillance de ventilateur 7 Attache du câble d'alimentation 3 Indicateur de défaillance de l'alimentation CA 4 Indicateur d'état de l'alimentation 5 Bouton Marche/Arrêt

L'illustration suivante présente l'alimentation avec les indicateurs des modules de ventilateur pour les étagères de disques suivantes :

• Etagère de disques Sun Disk Shelf

Figure 76  Indicateurs d'alimentation de l'étagère Sun Disk Shelf

Légende de l'illustration Légende de l'illustration 1 Témoin d'état du ventilateur de refroidissement 6 Attache du câble d'alimentation 2 Témoin d'état de l'alimentation CA 7 Connecteur d'entrée d'alimentation universel 3 Témoin d'état de l'alimentation CC 8 Bras d'éjection droit et bascule de vis imperdable 4 Indicateur d'état de l'alimentation 5 Bouton Marche/Arrêt
