ESM の取り外し方法

  1. シャーシからストレージモジュールを取り外します。

    「ストレージモジュールの取り外し方法」を参照してください。

  2. ストレージモジュールを平らな面に置き、カバーを取り外します。
    ストレージモジュールのカバーの取り外しを示す図。
  3. ESM LED が点灯している場合は、消灯するまで待ちます。

    ESM が完全に放電するまで、最大で 10 分かかる場合があります。


    注意

    注意 - コンポーネントの損傷を防ぐため、ESM の電源 LED が点灯しているときに ESM や FMod を取り外したり、FMod を取り付けたりしないでください。

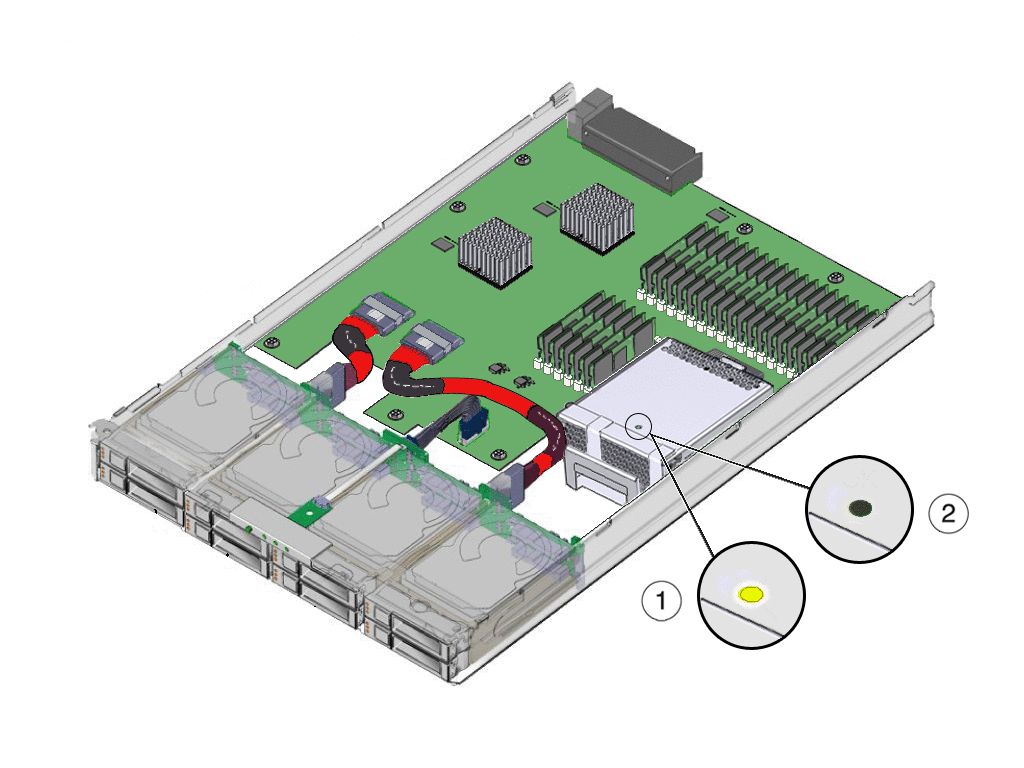

    ESM 電源 LED を示す図。
    説明
    1
    ESM 電源 LED が点灯。取り外さないでください。
    2
    ESM 電源 LED が消灯。取り外す準備ができています。
  4. 次のようにして ESM を取り外します。
    1. ESM のハンドルの近くにある脱落防止機構付きつまみねじを緩めます。

      つまみねじには、マイナスのねじ回しも使用できるようにするための溝も付いています。

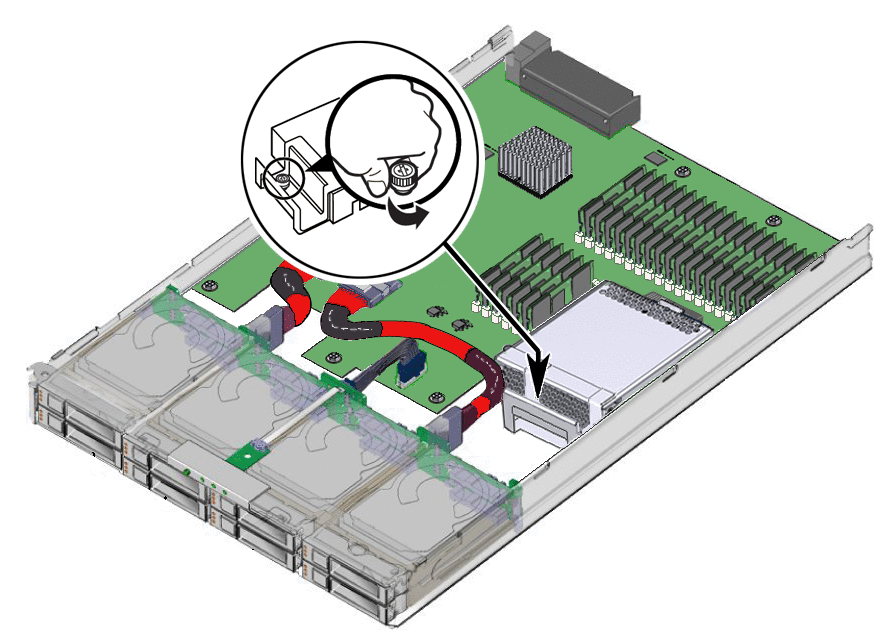

      ESM 固定用ねじを緩めている状態を示す図。
    2. ESM を取り外す際に挟まりそうなケーブルを、邪魔にならない場所に慎重に移動します。
    3. ESM のハンドルをつかみ、ストレージモジュールを前面に向けて引き抜きます [1]。

      注意

      注意 - この動作の間、ESM はストレージモジュールに対して平らにしてください。コネクタを損傷しないように、コネクタにはまっている間は ESM を持ち上げないでください。


    4. ESM がコネクタから完全に外れ、固定用のレールから自由になったら、ESM を持ち上げてストレージモジュールから取り出します [2]。

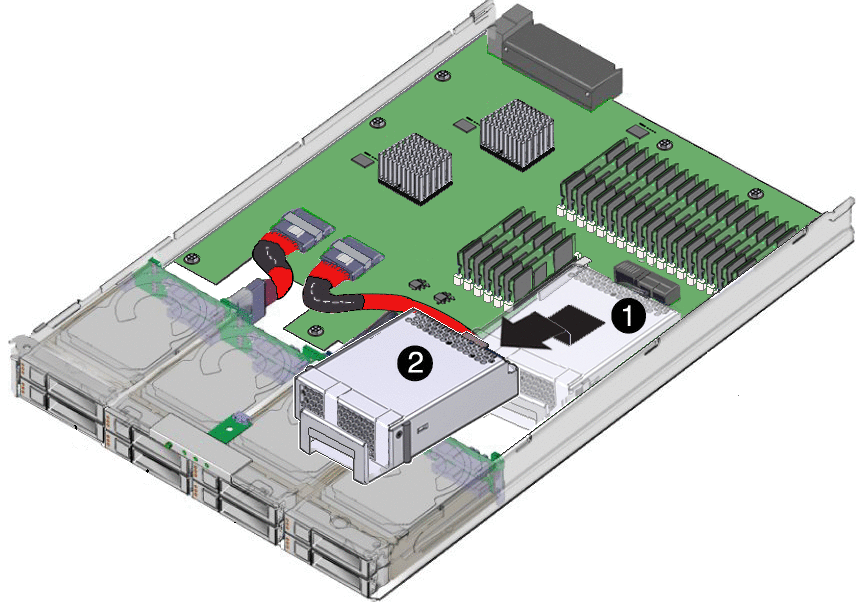

      ESM の取り外しを示す図。
