ESM の取り付け方法

  1. シャーシからストレージモジュールを取り外します。

    「ストレージモジュールの取り外し方法」を参照してください。

  2. ストレージモジュールを平らな面に置き、カバーを取り外します。
    ストレージモジュールのカバーの取り外しを示す図。
  3. ESM を開梱し、プラスチック製のコネクタカバーを取り外します。
  4. 次のようにして ESM を取り付けます。
    1. ESM のハンドルをつかみ、ストレージモジュールの空いているスペースに平らに置きます [1]。
    2. ストレージモジュール回路基板上のコネクタに完全にはまるまで、ESM を固定用レールにスライドさせます [2]。

      ESM 固定用ねじは、ストレージモジュール上の穴に合うようにしてください。

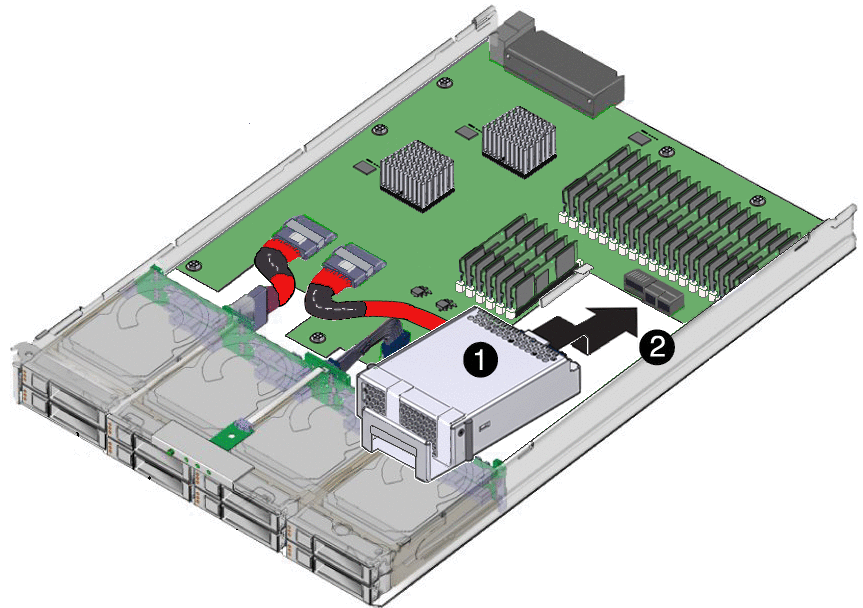

      ESM の取り付けを示す図。
    3. ESM のハンドルの近くにある脱落防止機構付きつまみねじを締めます。

      つまみねじには、マイナスのねじ回しも使用できるようにするための溝も付いています。

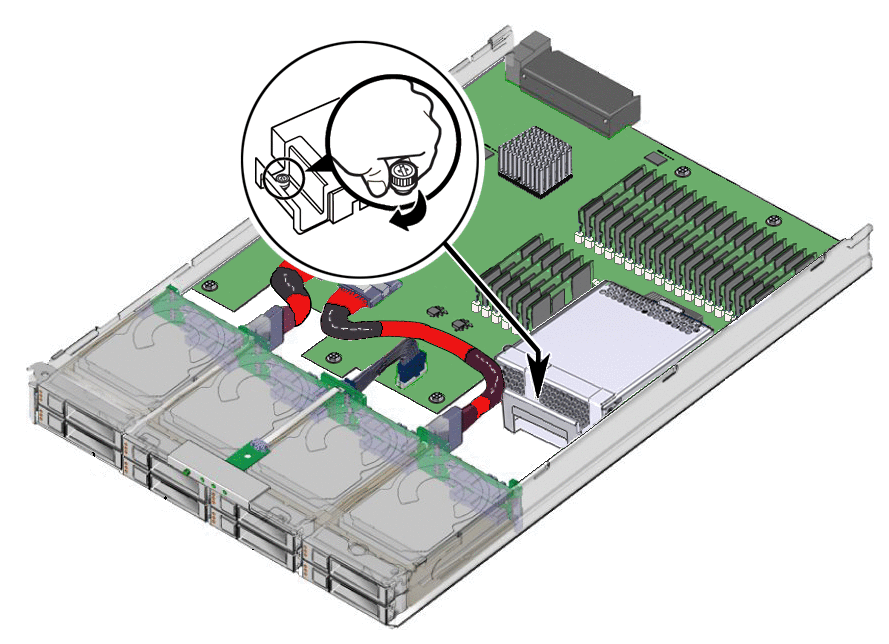

      ESM 固定用ねじを締めている状態を示す図。
  5. ストレージモジュールをシャーシに取り付けます。「ストレージモジュールの取り付け方法」を参照してください。

    ストレージモジュールは、取り外したのと同じスロットに取り付けます。そうしないと、ホストからディスクへの割り当てが失われます。


    注 - 誤ってゾーン構成を失った場合、ドライブに格納されているデータは失われませんが、サーバーはそのデータにアクセスできなくなります。ゾーン構成の復元方法については、『Sun Blade Storage Module M2 管理ガイド』を参照してください。
