FMod の取り付け方法

始める前に

ストレージモジュールにこれまで FMod がなかった場合は、ストレージモジュールが電力を失った場合でもキャッシュされたデータが保存されるように、エネルギーストレージモジュール (ESM) も取り付けてください。

  1. FMod を開梱し、出荷時に FMod が入っていた静電気防止袋の上に置きます。
  2. シャーシからストレージモジュールを取り外します。

    「ストレージモジュールの取り外し方法」を参照してください。

  3. ストレージモジュールを平らな面に置き、カバーを取り外します。

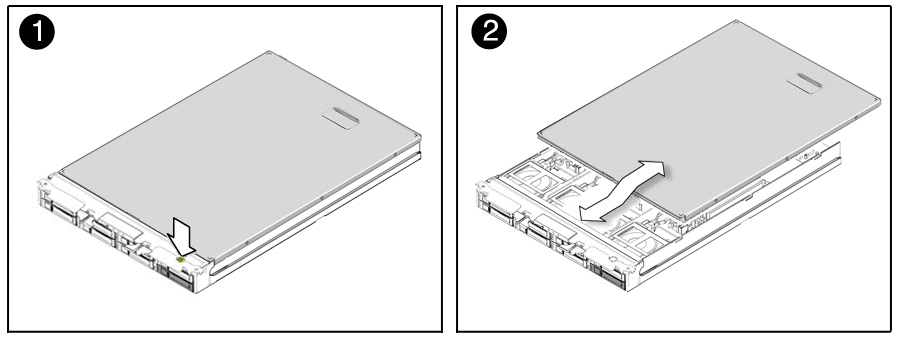

    ストレージモジュールのカバーの取り外しを示す図。
  4. ストレージモジュール回路基板上の FMod のコネクタを探し、FMod0 で始まる、番号がもっとも小さい空きスロットを探します。

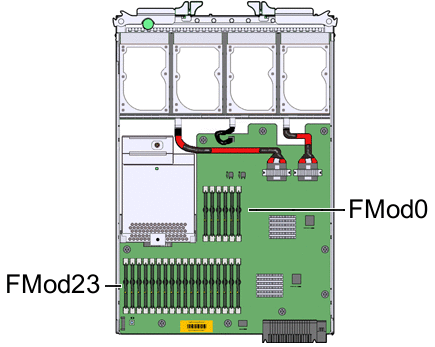

    FMod0 の場所を示す図。
  5. 次のようにして FMod を取り付けます。
    1. FMod の取り出しレバーを外側に開きます。
    2. FMod モジュールを FMod スロットに挿入します [1]。
    3. FMod の取り出しレバーを閉じます [2]。

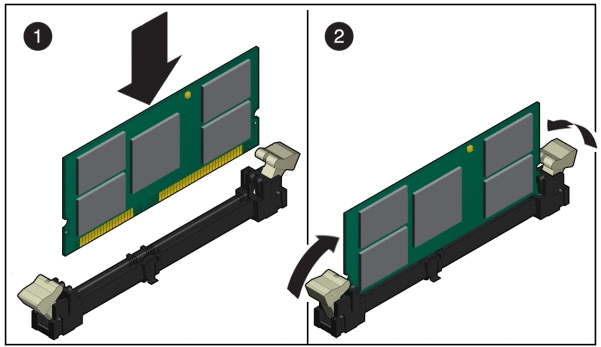

      FMod の取り付けを示す図。
  6. ストレージモジュールをシャーシに取り付けます。「ストレージモジュールの取り付け方法」を参照してください。

    ストレージモジュールは、取り外したのと同じスロットに取り付けます。そうしないと、ホストからディスクへの割り当てが失われます。


    注 - 誤ってゾーン構成を失った場合、ドライブに格納されているデータは失われませんが、サーバーはそのデータにアクセスできなくなります。ゾーン構成の復元方法については、『Sun Blade Storage Module M2 管理ガイド』の「ゾーン構成の復元」を参照してください。
