FMod の取り外し方法

1. シャーシからストレージモジュールを取り外します。

   「ストレージモジュールの取り外し方法」を参照してください。

2. ストレージモジュールを平らな面に置き、カバーを取り外します。

3. 障害が発生した FMod を取り外す場合には、FMod 障害検知の電源 LED が点灯していることを確認します。

   障害が発生した FMod の障害 LED を特定し点灯させるために十分な電力が障害検知回路にあることを確認するため、この LED は点灯している必要があります。ストレージモジュールをシャーシから取り外した場合、バッテリは障害検知回路に 15 分間電力を供給できます。



4. 障害が発生した FMod を取り外す場合には、FMod 障害検知ボタンを押します。

   障害が発生した FMod の上部にある障害 LED が点灯します。取り外す FMod をメモしますが、ESM の電源 LED が点灯している間は FMod を取り外さないでください。

   ---

   注意 - コンポーネントの損傷を防ぐため、ESM の電源 LED が点灯しているときに FMod の取り外しや取り付けを行わないでください。

   ---



5. ESM の電源 LED が点灯している場合は、消灯するまで待ちます。

   ESM が完全に放電するまで、最大で 5 分かかる場合があります。




   ---

   注意 - ESM 電源 LED が点灯しているときに ESM または FMod を取り外すと、コンポーネントが損傷する可能性があります。

   ---

6. ESM の電源 LED が消灯している場合は、次のようにして FMod を取り外します。

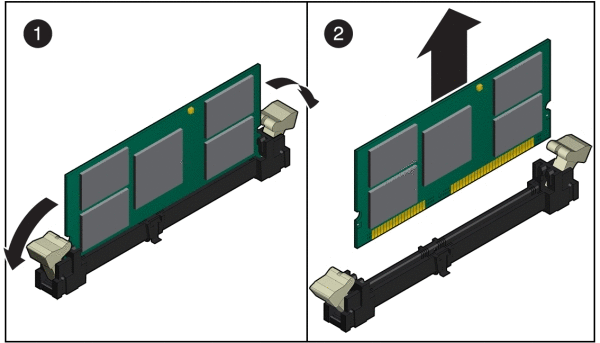

   1. FMod の取り出しレバーを開きます [1]。
   2. FMod を持ち上げます [2]。
