Modification des propriétés de l'unité virtuelle iSCSI en mode d'initialisation UEFI (BIOS)

Langue :

Utilisez cette procédure pour configurer les unités virtuelles iSCSI à l'aide des écrans de l'utilitaire de configuration du BIOS iSCSI sur les systèmes configurés pour s'initialiser en mode UEFI.

Les unités virtuelles iSCSI sont principalement utilisées pour exécuter des systèmes d'exploitation pris en charge résidant sur un serveur externe et fonctionnant en tant que système d'exploitation hôte du serveur local.

Les unités virtuelles iSCSI doivent être configurées dans les écrans iSCSI de l'utilitaire de configuration du BIOS UEFI.

Avant de commencer, assurez-vous que les conditions requises suivantes sont satisfaites :

Vous devez bien connaître le fonctionnement d'iSCSI et les procédures de configuration de serveur iSCSI.
Vous avez vérifié que les cibles iSCSI peuvent être montées sur un client. Consultez la documentation de votre système d'exploitation pour plus d'informations.
Vous avez accès à un serveur iSCSI externe exécutant un système d'exploitation pris en charge.
Le serveur est en mode d'initialisation UEFI, et non Legacy BIOS. Reportez-vous à la section Select UEFI or Legacy Boot Mode (BIOS).

Accédez à l'utilitaire de configuration du BIOS.
Pour obtenir des instructions, reportez-vous à la section Accessing the BIOS Setup Utility.
Accédez au menu Advanced.
Sélectionnez iSCSI Configuration.

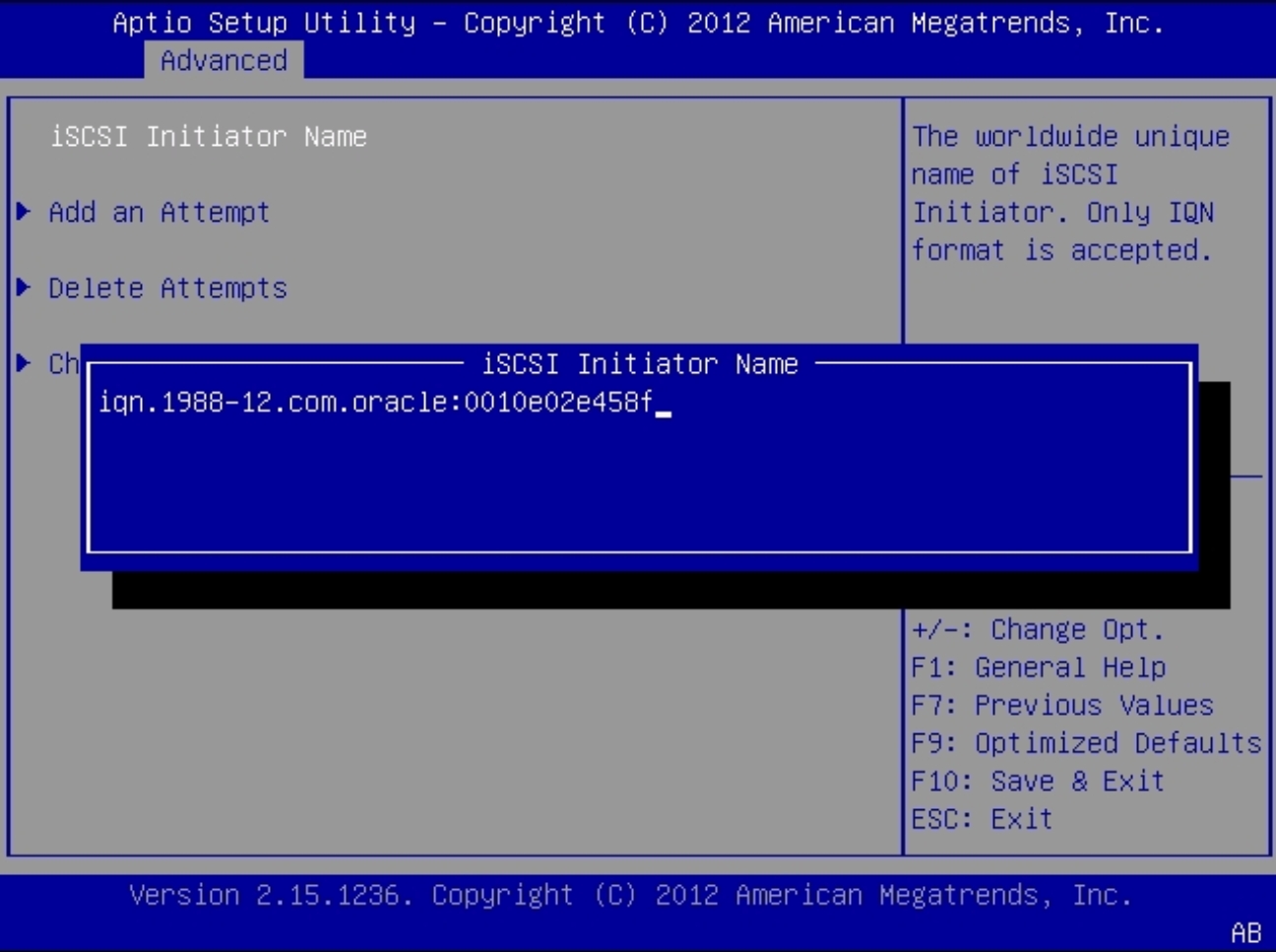

Sélectionnez iSCSI Initiator Name, puis spécifiez le nom de l'initiateur iSCSI au format iqn (nom qualifié iSCSI), par exemple iqn.1988-12.com.oracle:0010e02e458f.
Sélectionnez Add an Attempt.
Pour connecter une unité virtuelle iSCSI, sélectionnez l'adresse MAC de l'adaptateur réseau configuré dans le serveur iSCSI, par exemple 0010e02e458f.

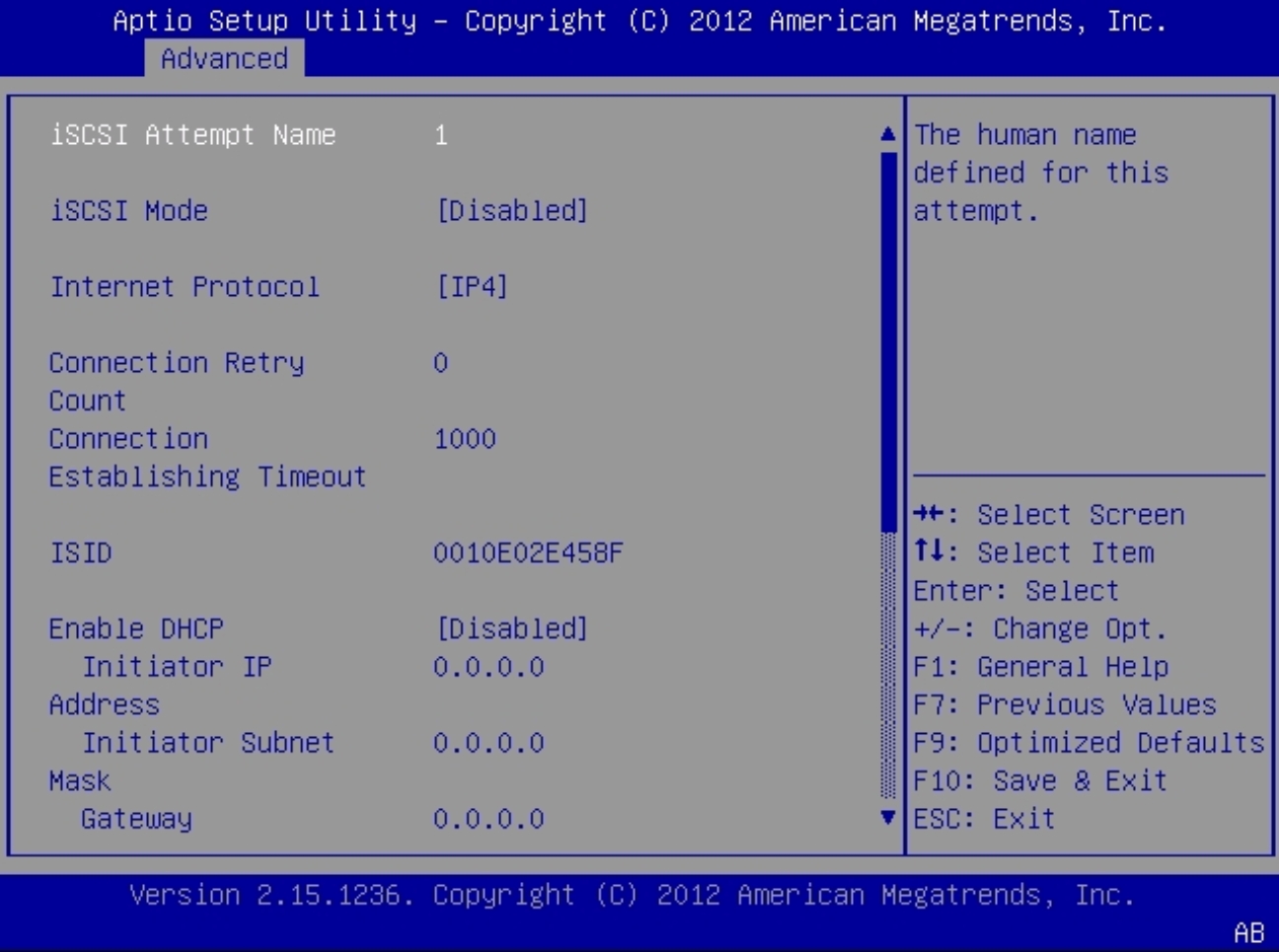

L'écran Port Configuration apparaît.
Dans l'écran Port Configuration, procédez comme suit :
1. Sélectionnez Enabled pour la propriété iSCSI Mode.
2. Sélectionnez Ipv4 pour la propriété Internet Protocol.
3. Sélectionnez 1 pour la propriété Connection Retry Count.
4. Sélectionnez Enabled ou Disabled pour la propriété DHCP afin de spécifier une méthode d'adressage pour l'initiateur iSCSI.
5. Si vous avez défini la propriété Enable DHCP sur Disabled, spécifiez les valeurs Initiator IP address, Initiator Subnet Mask et GateWay.
  Remarque - Utilisez le même sous-réseau.
6. Sélectionnez Enabled ou Disabled pour la propriété Get Target Info Via DHCP afin de spécifier une méthode d'adressage pour la cible iSCSI.
7. Si vous avez défini la propriété Get Target Info Via DHCP sur Disabled, spécifiez les valeurs Target IP address, Target Port et Boot Lun.
  Remarque - Lorsqu'iSCSI est activé sur un port réseau, PXE est désactivé pour ce port.
8. Spécifiez le nom de la cible au format iqn (nom qualifié iSCSI), par exemple iqn.1988-12.com.oracle:X5-2-target.
9. Sélectionnez None pour la propriété Authentication Type.
  CHAP signifie Challenge-Handshake Authentication Protocol.
10. Sélectionnez Save Changes.
Appuyez sur la touche de fonction F10 pour enregistrer vos modifications et quitter l'utilitaire de configuration du BIOS.
Le serveur est réinitialisé.

Remarque - L'unité iSCSI nouvellement configurée ne figure pas dans la liste d'initialisation du BIOS tant qu'un système d'exploitation n'est pas installé.

Informations connexes

Select UEFI or Legacy Boot Mode (BIOS)
