Legacy BIOS 부트 모드에서 iSCSI 가상 드라이브 등록 정보 수정(BIOS)
Legacy BIOS 부트 모드를 사용하도록 구성된 시스템에서 iSCSI BIOS Setup Utility 화면을 사용하여 iSCSI 가상 드라이브를 구성하려면 이 절차를 사용하십시오.
iSCSI 가상 드라이브는 주로 외부 서버에 상주하고 로컬 서버 호스트 운영 체제로 작동하는 지원되는 운영 체제를 실행하기 위해 사용됩니다.
iSCSI 가상 드라이브는 iSCSI 옵션 ROM에서 구성해야 합니다.
시작하기 전에 다음 요구 사항이 충족되었는지 확인하십시오.
-
iSCSI 작동 이론과 iSCSI 서버 설정 절차를 잘 알고 있습니다.
-
iSCSI 대상을 클라이언트에 마운트할 수 있는지 확인했습니다. 자세한 내용은 운영 체제 설명서를 검토하십시오.
-
지원되는 운영 체제에서 실행 중인 외부 iSCSI 서버에 대한 액세스 권한이 있습니다.
-
서버가 UEFI 부트 모드가 아니라 Legacy BIOS 부트 모드에 있습니다. UEFI 부트 모드에 있는 서버의 경우 Modify iSCSI Virtual Drive Properties in UEFI Boot Mode (BIOS)을 참조하십시오.
-
BIOS Setup Utility에 액세스합니다.
지침은 Accessing the BIOS Setup Utility를 참조하십시오.
-
Advanced 메뉴로 이동한 다음 Legacy iSCSI를 선택합니다.

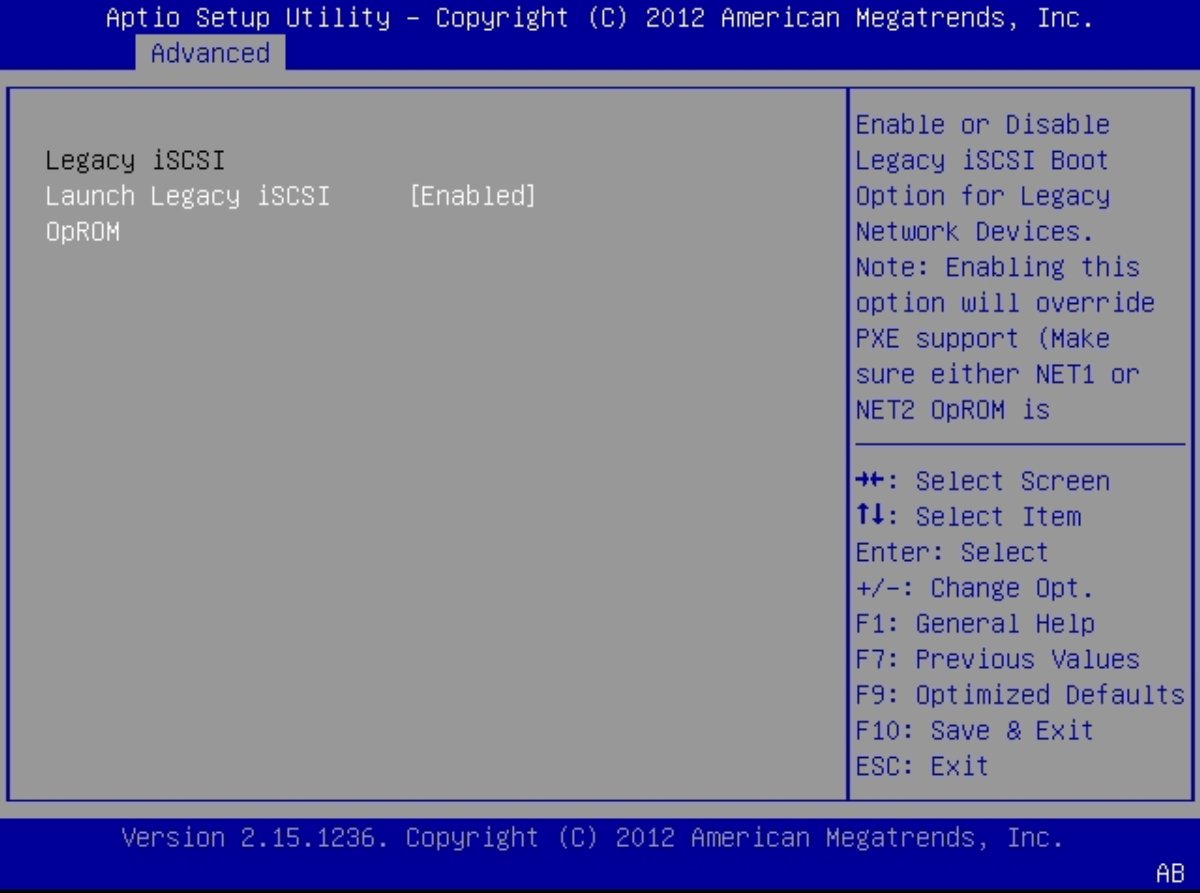

Launch Legacy iSCSI OpROM 화면이 나타납니다.
- Launch Legacy iSCSI OpROM을 선택한 다음 Enable을 선택합니다.
-
F10 기능 키를 눌러 변경 사항을 저장하고 BIOS Setup Utility를 종료합니다.
시스템이 재부트되고 부트 메시지가 나타납니다.
-

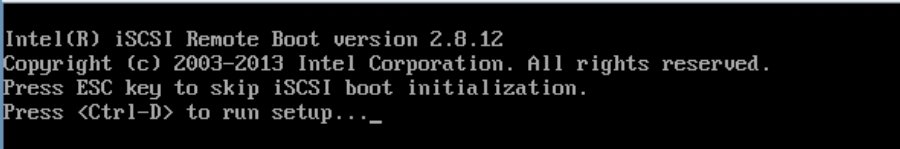

다음 메시지가 나타나면 Ctrl+D를 여러 번 눌러 iSCSI 옵션 ROM에 액세스합니다.

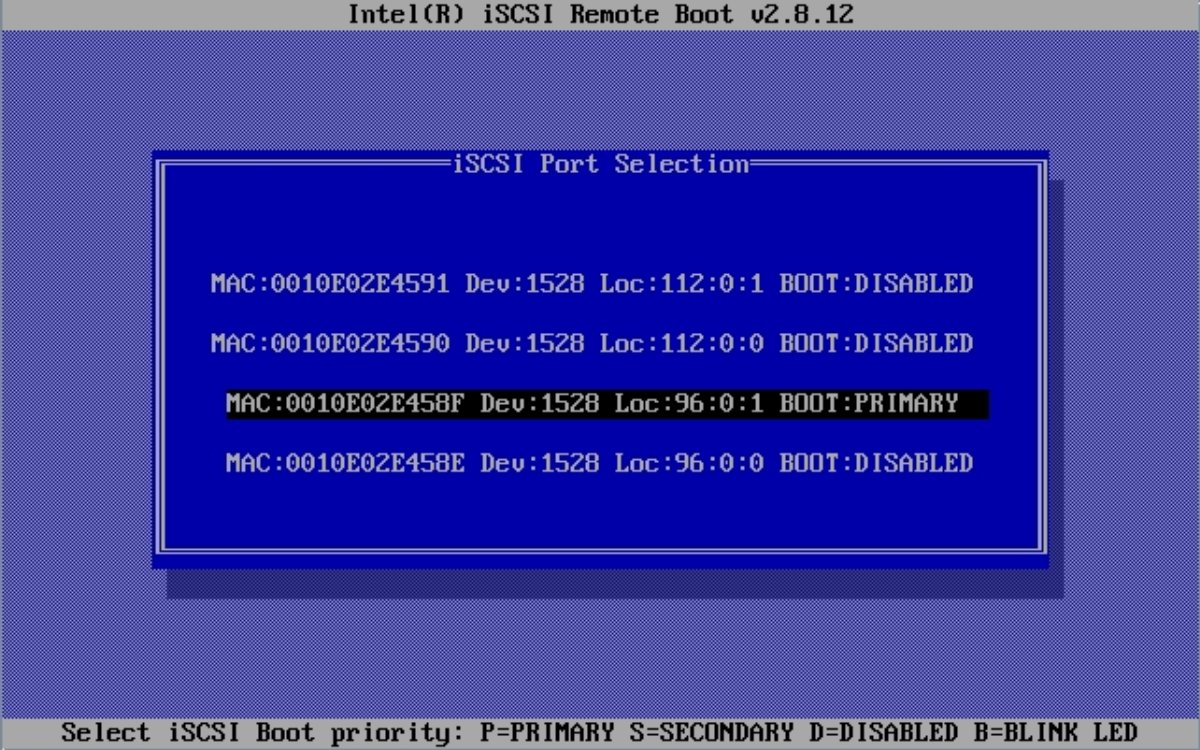

iSCSI Port Selection 화면이 나타납니다.
- iSCSI 서버에 구성된 네트워크 어댑터 MAC 주소를 강조 표시하고 P를 입력하여 해당 상태를 Boot:PRIMARY로 변경합니다.
-
네트워크 어댑터 MAC 주소를 선택합니다.

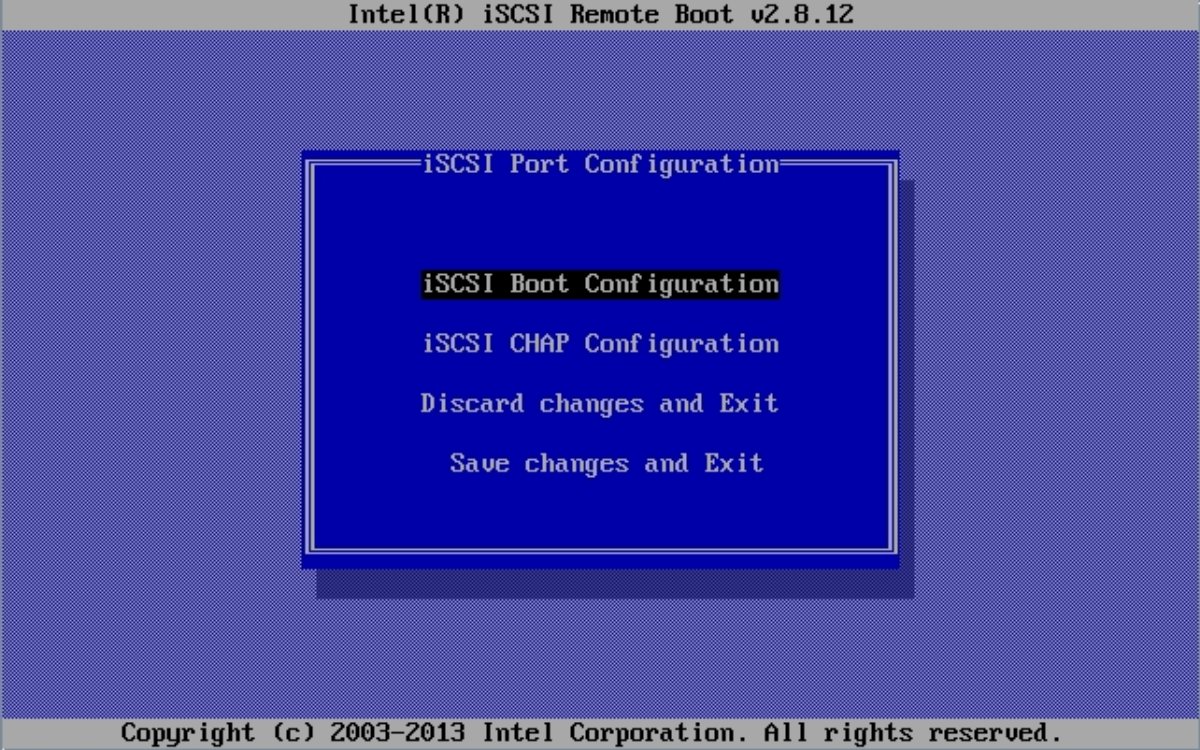

iSCSI Port Configuration 화면이 나타납니다.
-
iSCSI Boot Configuration을 선택합니다.

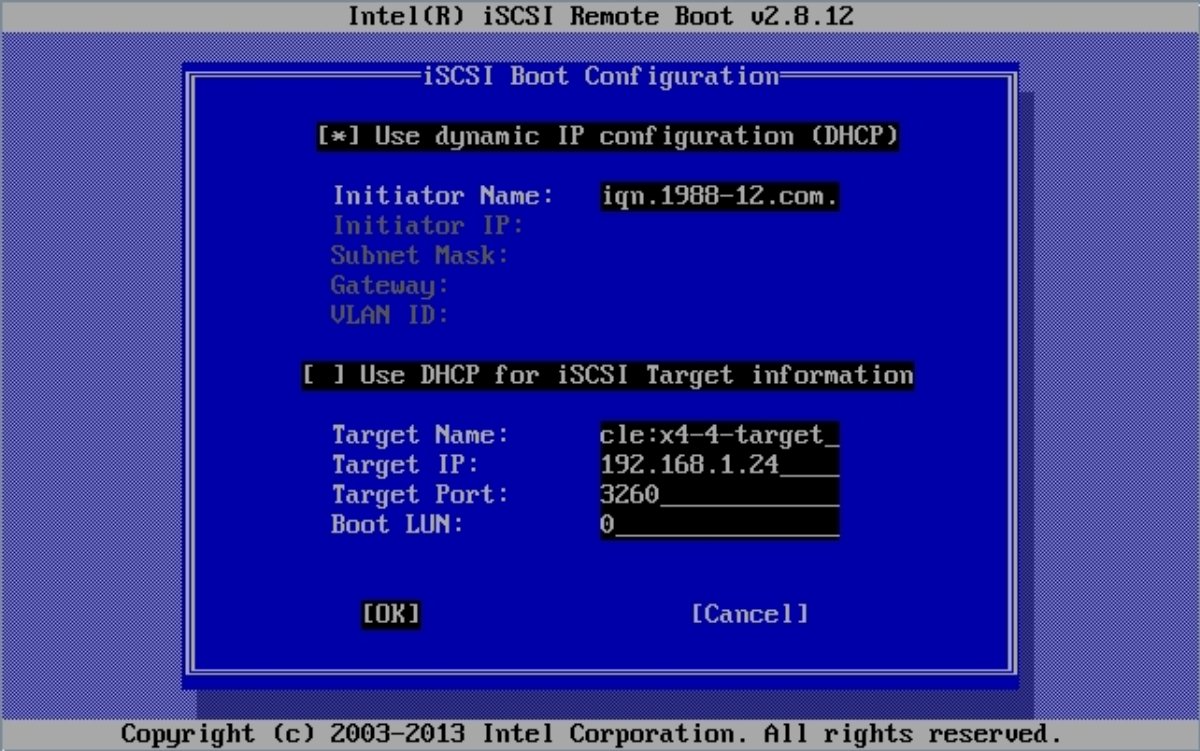

iSCSI Boot Configuration 화면이 나타납니다.
-
iSCSI Boot Configuration 화면에서 다음 단계를 수행합니다.
- iSCSI 개시자에 대한 Use Dynamic IP Configuration 등록 정보를 선택 또는 선택 해제합니다.
- IQN(iSCSI Qualified Name) 형식(예: iqn.1988-12.com.oracle:0010e02e458f)으로 개시자 이름을 지정합니다.
- Use Dynamic IP Configuration 등록 정보를 선택 해제한 경우 iSCSI 개시자 IP 주소, 서브넷 마스크, 게이트웨이 및 VLAN ID를 지정합니다.
- Use DHCP for iSCSI Target Information 등록 정보를 선택 또는 선택 해제합니다.
- IQN(iSCSI Qualified Name) 형식(예: iqn.1988-12.com.oracle:X5-2-target)으로 대상 이름을 지정합니다.
- Use DCHP for iSCSI Target Information 등록 정보를 선택 해제한 경우 대상 IP, 대상 포트 및 부트 LUN을 지정합니다.
-
OK를 선택합니다.
iSCSI Port Configuration 화면이 다시 나타납니다.
-
iSCSI CHAP Configuration을 선택합니다.

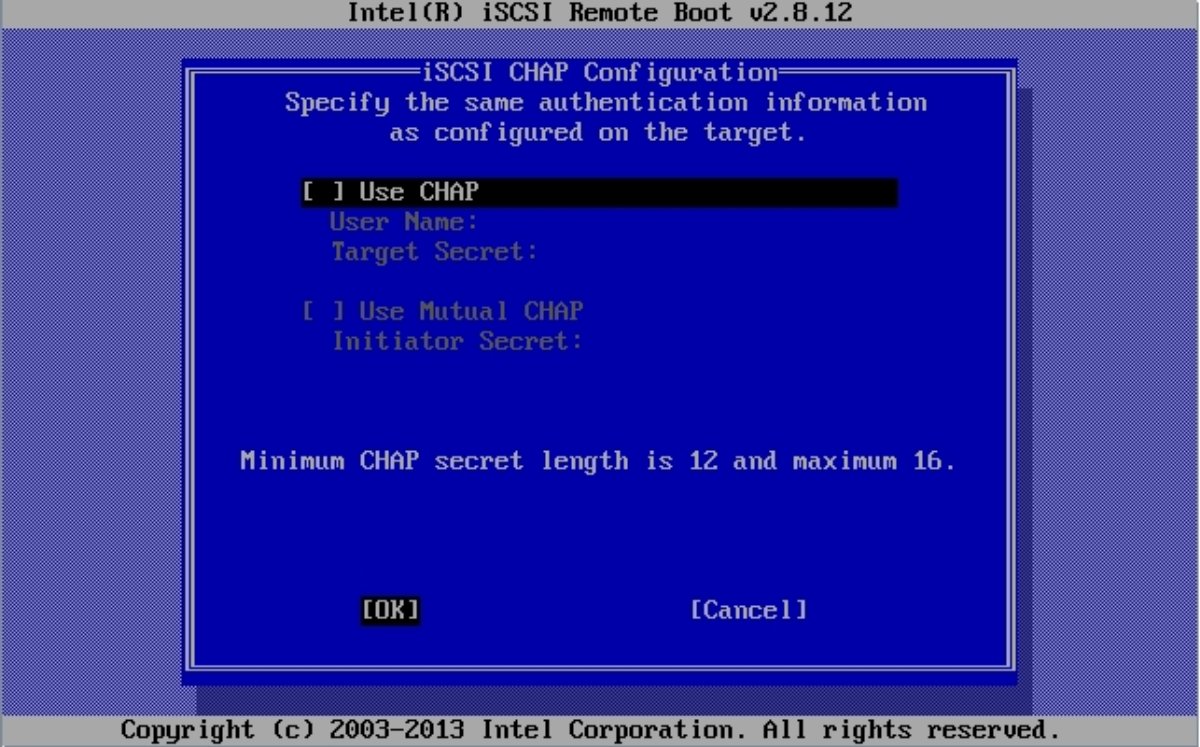

iSCSI CHAP Configuration 화면이 나타납니다.
-
CHAP(Challenge-Handshake Authentication Protocol)를 구성하려면 iSCSI CHAP Configuration 화면에서 다음 단계를 수행합니다.
- CHAP 옵션 중 하나를 선택합니다.
- 선택한 CHAP 옵션에 필요한 정보를 지정합니다.
-
OK를 선택합니다.
iSCSI Port Configuration 화면이 다시 나타납니다.
-
F10 기능 키를 눌러 변경 사항을 저장하고 BIOS Setup Utility를 종료합니다.
주 - 새로 구성된 iSCSI 드라이브는 운영 체제를 설치해야 BIOS 순서 목록에 나타납니다.
