シャーシの概要

Sun ZFS Storage 7120 は、Intel Xeon プロセッサを搭載した、エンタープライズクラスのラックマウント型 2 ソケット x64 システムです。高いパフォーマンスと、4 つの PCIe スロットおよび 18 個の DIMM スロットによる拡張性を、コンパクトな 2U の設置面積に詰め込みました。最新のコンポーネント仕様については、製品サイト (http://www.oracle.com/us/products/servers-storage/storage/nas/overview/index.htmlhttp://www.oracle.com/us/products/servers-storage/storage/nas/overview/index.html) を参照してください。

Sun ZFS Storage 7120 を使用した FC SAN ブートソリューションの詳細は、http://www.oracle.com/technetwork/articles/servers-storage-admin/fbsanboot-365291.htmlhttp://www.oracle.com/technetwork/articles/servers-storage-admin/fbsanboot-365291.html にあるホワイトペーパー『Implementing Fibre Channel SAN Boot with Oracle's Sun ZFS Storage Appliance』を参照してください。

7120 は、ディスクシェルフの拡張、書き込みフラッシュの高速化を実現する内蔵 SAS-2 HBA、11 x 300G バイト 15K、600G バイト 15K、1T バイト 7.2K、2T バイト 7.2K、または 3T バイト 7.2K のハードドライブストレージで構成されるスタンドアロンのコントローラです。SAS-2 ストレージファブリックによって、ターゲット数の増加、帯域幅の増大、信頼性の向上、および規模の拡大を実現します。

2U シャーシフォームファクタの寸法は次のとおりです。

Table 2-13  7120 コントローラの寸法
寸法
測定値
寸法
測定値
高さ
87.6 mm/3.45 インチ
奥行
765.25 mm/30.13 インチ
436.8 mm/17.2 インチ
重量
29.54 kg/65 ポンド

フロントパネル

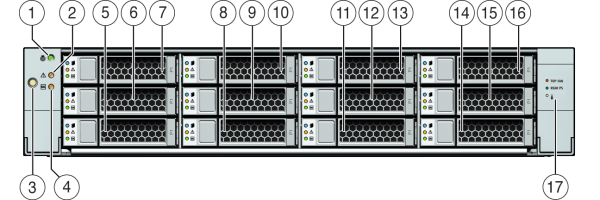

次の図と番号はフロントパネルとドライブ位置を示しています。Logzilla 3.5 インチ SSD はスロット 3 に装着されますが、内蔵 Sun Aura フラッシュ HBA Logzilla で構成されたコントローラではサポートされていません。

Figure 2-25  7120 コントローラのフロントパネル

image:7120 コントローラのフロントパネルを示す図
図の説明
1 ロケータ LED/ボタン (白色)
7 HDD 2
13 HDD 8
2 保守アクション要求 LED (オレンジ色)
8 HDD または SSD 3
14 HDD 9
3 電源ボタン
9 HDD 4
15 HDD 10
4 電源/OK LED (緑色)
10 HDD 5
16 HDD 11
5 HDD 0
11 HDD 6
17 ドライブマップ
6 HDD 1
12 HDD 7

背面パネル

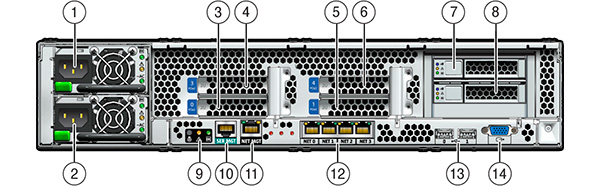

次の図と番号は背面パネルを示しています。


注 -  オプションの Sun デュアルポート 40Gb/sec 4x InfiniBand QDR HCAdapter PCIe カード (375-3606-01) をスロット 1、2、または 3 に装着できます。375-3606-01 HCA 拡張カードは、10Gb ネットワーク構成ではサポートされていません。

Figure 2-26  7120 コントローラの背面パネル

image:7120 コントローラの背面パネルを示す図
図の説明
1 電源ユニット 1
6 PCIe 4
11 ネットワーク管理ポート
2 電源ユニット 0
7 ブート HDD 1
12 ギガビット Ethernet ポート NET 0、1、2、3
3 PCIe 0
8 ブート HDD 0
13 USB 2.0 ポート (0、1)
4 PCIe 3
9 背面パネルシステムステータス LED
14 HD15 ビデオポート
5 PCIe 1
10 シリアル管理ポート

シリアル管理コネクタ (SER MGT) は RJ-45 ポートで、SP コンソールへの端末接続を提供します。

Figure 2-27  7120 コントローラのシリアル管理ポート

image:7120 コントローラのシリアル管理ポートを示す図

ネットワーク管理コネクタ (NET MGT) は RJ-45 ポートで、SP コンソールへの代替の端末インタフェースを提供します。

Figure 2-28  7120 コントローラのネットワーク管理ポート

image:7120 コントローラのネットワーク管理ポートを示す図

マザーボードには、10/100/1000 Mbps で動作する 4 つの RJ-45 ギガビット Ethernet ポート (NET0、NET1、NET2、NET3) があります。これらのネットワークインタフェースは、使用前に構成しておく必要があります。
