ZS3-4 コントローラを単一のコントローラ、または 2 つのコントローラとして構成して、高可用性クラスタ構成を作成できます。次の表に、構成オプションを示します。
|
最新のコンポーネント仕様については、製品サイト (http://www.oracle.com/us/products/servers-storage/storage/unified-storage/index.htmlhttp://www.oracle.com/us/products/servers-storage/storage/unified-storage/index.html) を参照してください。
ZS3-4 コントローラシャーシは、標準の装置ラックに適合し、3 ラックユニット (3RU) の高さを占有します。シャーシの寸法は次のとおりです。
|

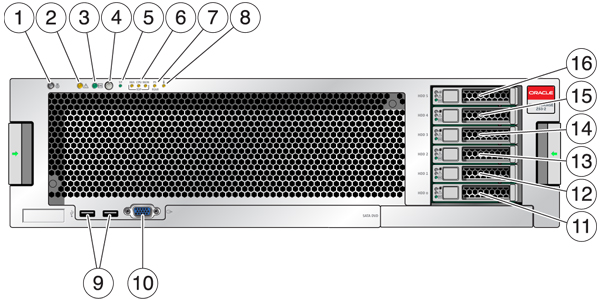

Figure 2-13 ZS3-4 コントローラのフロントパネル
|
ZS3-4 コントローラには、スロット 0 と 1 に 2 台の 900G バイト SAS-2 システムブートドライブがあり、ミラー化されたペアとして構成されています。4 台までの 1.6T バイト SAS-2 Readzilla SSD を、スロット 2 から 5 まで順番に搭載できます。

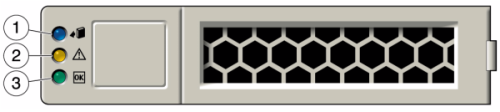

Figure 2-14 ZS3-4 コントローラのシステムドライブ
|
次の図に背面パネルを示します。基本構成の HBA は、この図には描かれていません。

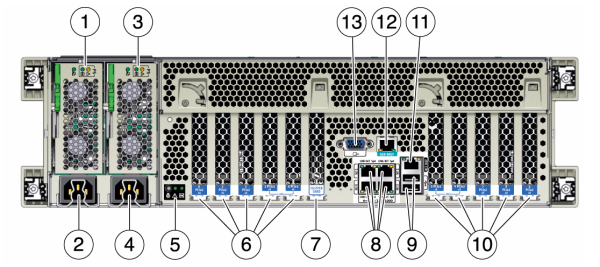

Figure 2-15 ZS3-4 コントローラの背面パネル
|
ZS3-4 に取り付けられている 4x4 SAS-2 HBA は、外部 DE2 および Sun Disk Shelves への接続を提供にします。HBA ポートは、上から下に 3 - 0 と番号付けされています。

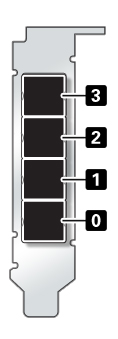

Figure 2-16 ZS3-4 コントローラの 4x4 SAS-2 HBA ポート番号
スロットの割り当てについては、PCIe オプションを参照してください。
次に、コントローラの電気的仕様の一覧を示します。
入力
周波数: 50/60Hz
AC 動作範囲: 200 から 240 VAC
最大電流 AC RMS: 12A @ 200 VAC
電力消費
最大消費電力: 1800 W
最大放熱量: 6143 BTU/hr
定格電圧・電流: 1837 VA @ 240 VAC、0.98 P.F
