内部コンポーネント

シャーシには次のボードが設置されています。


注 -  現場交換ユニット (FRU) は、訓練を受けた Oracle 保守技術者のみが交換する必要があります。

I/O コンポーネント

次の図と番号は、7120 システムの I/O コンポーネントを示しています。

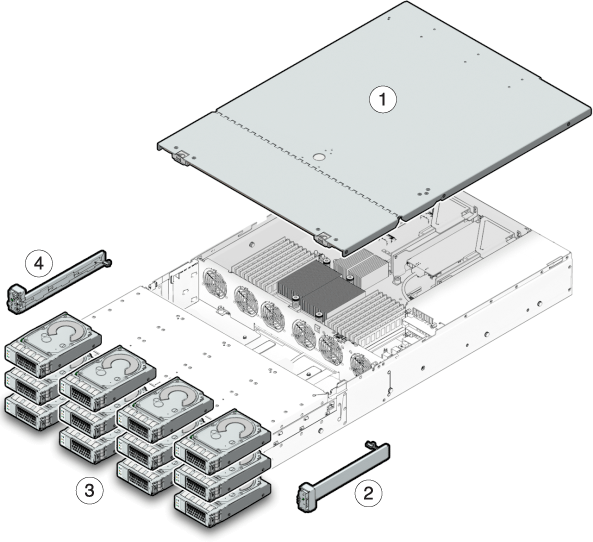

Figure 2-29  7120 コントローラの I/O コンポーネント

image:7120 コントローラの I/O コンポーネントを示す図
図の説明
1 上部カバー
3 ハードディスクドライブ
2 右側のコントロールパネルのライトパイプ構成部品
4 左側のコントロールパネルのライトパイプ構成部品

ケーブル

次の図と番号はストレージコントローラの内部ケーブルを示しています。


注 -  この図には、背面のブートドライブは描かれていません。

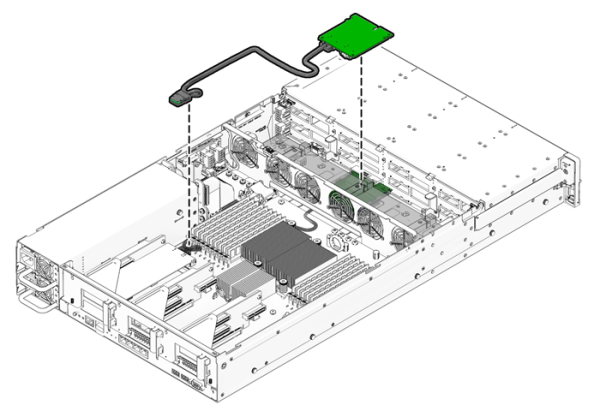

Figure 2-30  7120 コントローラのストレージドライブデータケーブル

image:7120 コントローラのストレージドライブデータケーブルを示す図
ケーブル
接続
1 ストレージドライブデータケーブル
HBA PCI-Express カードとストレージドライブバックプレーンを接続します。

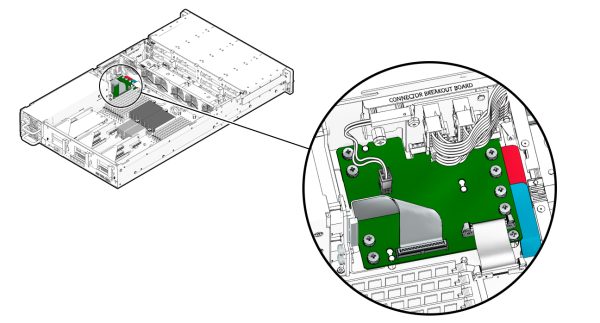

Figure 2-31  7120 コントローラのリボンケーブル

image:7120 コントローラのリボンケーブルを示す図
ケーブル
接続
2 リボンケーブル
配電盤とマザーボードを接続します。

CPU およびメモリー

7120 のマザーボードには、業界標準の DDR3 DIMM を装着する 18 個のスロットが 2 つのグループに分かれて搭載されています。標準のメモリー構成は、48G バイト (6 x 8G バイト DDR-1333 低電圧 (LV) DIMM) です。

次に、7120 システムの交換可能な CPU およびメモリーコンポーネントを示します。

Table 2-14  7120 コントローラの交換可能な CPU およびメモリーコンポーネント
パーツ番号
説明
FRU/CRU
F371-4966-01
DIMM、8G バイト、DDR3、2RX4、13
CRU
F371-4885-01
Intel E5620、2.40G
FRU

すべてのソケットに、フィラーまたは DDR3 DIMM のいずれかを装着しておく必要があります。DDR3 DIMM はすべて同一のものである必要があります。DIMM は、P0 のスロット D1、D2、D4、D5、D7、および D8 にあらかじめ設置されています。

Figure 2-32  7120 コントローラの CPU およびメモリーコンポーネント

image:7120 コントローラの CPU およびメモリーコンポーネントを示す図

配電、ファンモジュール、およびディスクコンポーネント

次の図に、ファンモジュールと LED を示します。

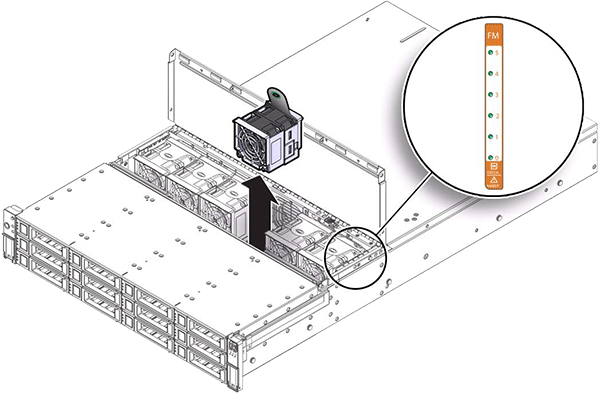

Figure 2-33  7120 コントローラのファンモジュールおよび LED

image:7120 コントローラのファンモジュールおよび LED を示す図

次の図と番号は配電と関連コンポーネントを示しています。

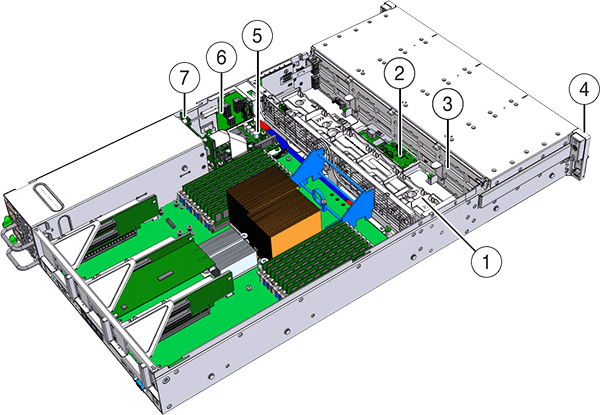

Figure 2-34  7120 コントローラの配電盤および関連コンポーネント

image:7120 コントローラの配電盤および関連コンポーネントを示す図
図の説明
1 ファンボード
5 配電盤
2 SAS 拡張ボード
6 コネクタボード
3 ディスクバックプレーン
7 電源バックプレーン
4 フロントコントロールパネルのライトパイプ構成部品
