ZS3-2 シャーシには、次の現場交換可能ユニット (FRU) が含まれます。FRU は顧客が交換可能なものではなく、訓練を受けた Oracle 保守技術者が交換する必要があります。
PCIe ライザー: システムごとに 3 つのライザーがあり、それぞれマザーボードの背面に取り付けられています。各ライザーは、顧客交換可能ユニット (CRU) である 2 つの PCIe カードをサポートします。
マザーボード: マザーボードには、CPU モジュール、16 個の DIMM 用スロット、メモリー制御サブシステム、およびサービスプロセッサ (SP) サブシステムが含まれています。SP サブシステムはホスト電源を制御し、ホストシステムのイベント (電源および環境) をモニターします。SP コントローラはホストの 3.3V スタンバイ電源レールから電力を供給します。このレールは、システムの電源がオフの場合でも、システムが AC 入力電力を受けているときは常に利用可能です。
配電盤: 配電盤は、電源装置からの 12 V 主電源をコントローラのほかの部分に分配します。この配電盤はコネクタブレークアウトボードに直接接続され、バスバーとリボンケーブルを介してマザーボードに接続されます。また、上部カバーインターロックのキルスイッチもサポートします。電源は配電盤に直接接続されます。
ストレージドライブバックプレーン: ストレージドライブバックプレーンは、ストレージドライブ用のコネクタのほかに、I/O ボード、電源ボタンとロケータボタン、およびシステムとコンポーネントのステータス LED への相互接続が搭載されています。システムには 8 台のディスク用のバックプレーンがあります。各ドライブには、電源およびアクティビティー用、障害用、および位置特定用の LED インジケータがあります。
ZS3-2 コントローラの内部ストレージ、電源、および冷却コンポーネントを、次の図と説明文に示します。現場交換可能ユニット (FRU) のコンポーネントは、訓練を受けた Oracle サービス技術者が交換する必要があります。
Figure 2-8 ZS3-2 コントローラのストレージ、電源、およびファンコンポーネント
|
ZS3-2 コントローラには、次の現場交換可能ユニット (FRU) 内部ケーブルが含まれます。FRU は顧客が交換可能なものではなく、訓練を受けた Oracle 保守技術者が交換する必要があります。

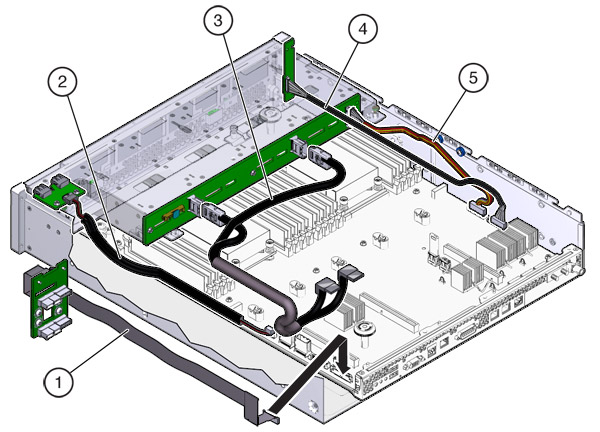

Figure 2-9 ZS3-2 コントローラの内部ケーブル
|
