コントローラの概要

ZS3-2 コントローラは、Intel Xeon プロセッサを搭載した、エンタープライズクラスのラックマウント型 x86 システムです。コンパクトな 2U の設置面積で、高いパフォーマンスと、PCIe スロットおよび 16 個の DIMM スロットによる拡張性を提供します。

Table 2-1  ZS3-2 コントローラの機能
CPU
メモリー
Readzilla
ブートドライブ
PCIe スロット
HBA
2x8 コア、2.1GHz
256G バイト 16x16G バイト
512G バイト 16x32G バイト
1-4 1.6T バイト SAS-2 SSD
2x2.5 インチ 900G バイト SAS-2
2 つ専用、4 つ使用可能
4 ポート (4x4) SAS-2 6Gb/s (外部)

最新のコンポーネント仕様については、製品サイト (http://www.oracle.com/us/products/servers-storage/storage/nas/overview/index.htmlhttp://www.oracle.com/us/products/servers-storage/storage/nas/overview/index.html) を参照してください。

フロントパネル

次の図に、ZS3-2 コントローラのドライブスロットおよびフロントパネルコンポーネントを示します。

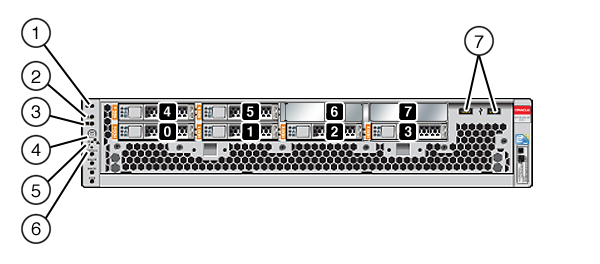

Figure 2-1  ZS3-2 コントローラのフロントパネル

image:ZS3-2 コントローラのフロントパネルを示す図

ドライブスロット 0 および 1 には、ミラー化された 900G バイト SAS-2 ブートドライブが搭載されています。最大 4 台の 1.6T バイトフラッシュ読み取り最適化 (Readzilla) ソリッドステートドライブ (SSD) が、スロット 2 から 5 まで順番に搭載されます。スロット 6 と 7 は空のため、ドライブフィラーを取り付ける必要があります。

図の説明
1 ロケータ LED/ボタン (白色)
5 サービスプロセッサ OK LED (緑色)
2 保守アクション要求 LED (オレンジ色)
6 ファン/CPU/メモリー保守要求 LED
3 電源 OK LED (緑色)
7 USB 2.0 ポート
4 電源ボタン


注 -  ファン/CPU/メモリー保守要求 LED の下にある LED は、現在使用されていません。

背面パネル

次の図に、ZS3-2 コントローラの PCIe スロットおよび背面パネルコンポーネントを示します。

Figure 2-2  ZS3-2 コントローラの背面パネル

image:ZS3-2 コントローラの背面パネルを示す図
図の説明
1 SAS-2 HBA (スロット 1)
7 AC 電源装置 PS1 (上)、PS0 (下)
13 アラームポート、DB-15 コネクタ
2 4x4 SAS-2 6Gb/s HBA (スロット 2)
8 システムステータス LED
14-16 クラスタ I/O ポート
3 PCIe スロット 3
9 USB 2.0 ポート
17 10 ギガビット Ethernet ポート
4 PCIe スロット 4
10 SP 15 ピン VGA ビデオポート
18 シャーシアースポスト
5 PCIe スロット 5
11 シリアル管理ポート
6 PCIe スロット 6
12 ネットワーク管理ポート


注 -  3 つのクラスタ I/O ポート (0、1、および GigE) は、クラスタ相互接続のみに予約されています。
4x4 SAS-2 HBA

ZS3-2 の PCIe スロット 2 に取り付けられた 4x4 SAS-2 HBA は、外部 DE2 および Sun Disk Shelves への接続を可能にします。HBA ポートには、次の図に示すように左から右に 0 - 3 の番号が付けられています。

Figure 2-3  ZS3-2 コントローラの 4x4 SAS-2 HBA ポート番号

image:ZS3-2 コントローラの 4x4 SAS-2 HBA ポート番号を示す図

追加の 4x4 SAS-2 HBA を搭載したコントローラのスロット配置については、PCIe オプションを参照してください。

シリアル管理コネクタ

シリアル管理コネクタ (SER MGT) は RJ-45 ポートで、サービスプロセッサ (SP) コンソールへの端末接続を提供します。

Figure 2-4  ZS3-2 コントローラのシリアル管理ポート

image:ZS3-2 コントローラのシリアル管理ポートを示す図
ネットワーク管理コネクタ

ネットワーク管理コネクタ (NET MGT) は RJ-45 ポートで、SP コンソールへの代替の端末インタフェースを提供します。

Figure 2-5  ZS3-2 コントローラのネットワーク管理ポート

image:ZS3-2 コントローラのネットワーク管理ポートを示す図
Ethernet ポート

ZS3-2 には、背面パネルの左から右に、NET 3、NET 2、NET 1、および NET 0 のラベルの付いた、4 つの RJ-45 10 ギガビット Ethernet (10GbE) ネットワークコネクタがあります。これらのポートは、100M ビット/秒、1000M ビット/秒、または 10G ビット/秒で動作します。これらのポートを使用して、アプライアンスをネットワークに接続します。

Figure 2-6  ZS3-2 コントローラの Ethernet ポート

image:ZS3-2 コントローラの Ethernet ポートを示す図

各 NET ポートの上にある LED は、この表に示されているように、ポートごとに、左側がリンク/動作状態インジケータ、右側が速度インジケータです。

Table 2-2  ZS3-2 の Ethernet ポート LED の説明
接続タイプ
EEE の用語
速度 LED の色
転送速度
ファスト Ethernet
100BASE-TX
オフ
100M ビット/秒
ギガビット Ethernet
1000BASE-T
オレンジ色
1000M ビット/秒
10 ギガビット Ethernet
10GBASE-T
緑色
10000M ビット/秒
クラスタ I/O ポート

2 つのクラスタシリアルポート (0 と 1) および 1 つの Ethernet ポートが、2 つのコントローラ間の通信を提供して、クラスタ構成が形成されます。クラスタを形成するためのケーブルの接続方法については、Oracle ZFS Storage Appliance 管理ガイド のクラスタノードの配線のトピックを参照してください。

Figure 2-7  ZS3-2 コントローラのクラスタ I/O ポート: シリアル 0、シリアル 1、Ethernet

image:ZS3-2 コントローラのクラスタ I/O ポート: シリアル 0、シリアル 1、Ethernet を示す図

Caution

注意  -  RJ-45 ケーブルをクラスタシリアルポート (0 と 1) から取り外す際、内部 RJ-45 レセプタクルを損傷しないよう特に注意してください。RJ-45 ケーブルをクラスタシリアルポートから正しく取り外すには、次を実行します。


クラスタシリアルポートからの RJ-45 ケーブルの取り外し

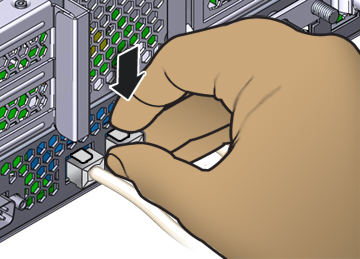

  1. 人差し指を使って、RJ-45 リリース爪を完全に押し下げます。爪がポートから完全に外れていることを確認してください。
    image:RJ-45 ケーブルをクラスタシリアルポートから正しく取り外す方法を示す図

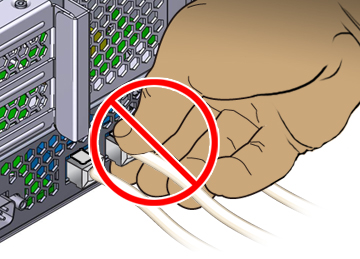

  2. 親指と中指を使って、わずかに下方向に力を加えながら、プラグをポートから引き抜きます。次に示すように、プラグを上方向に引いたり、プラグの下にあるリリース爪を指でつまんだりしないでください
    image:クラスタシリアルポートからの RJ-45 ケーブルの不適切な取り外し方法を示す図
