ディスクシェルフの概要

Oracle ディスクシェルフは、ストレージの拡張に使用できる高可用性 Serial Attached SCSI (SAS) デバイスです。主要コンポーネントとして、ドライブ、コントローラやほかのディスクシェルフに接続するための I/O モジュール (IOM) ボードまたは SAS インタフェースモジュール (SIM) ボード、ファンモジュール付きのデュアル負荷分散型電源装置などがあり、これらはすべてホットスワップ可能です。これにより、単一障害点なしの耐障害環境が実現されます。コンポーネントステータスは、ディスクシェルフのライトによって、または BUI の「保守」>「ハードウェア」画面に示されます。

ディスクシェルフコンポーネントの交換手順については、ディスクシェルフの保守手順を参照してください。

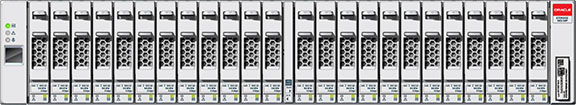

Figure 2-53  Oracle Storage Drive Enclosure DE2-24P

Oracle Storage Drive Enclosure DE2-24P は、2.5 インチの SAS-2 ドライブを 24 台収容できる 2U シャーシです。高パフォーマンスの HDD は信頼できるストレージを、SSD は書き込み操作の高速化を実現します。このディスクシェルフは、デュアルの冗長な I/O モジュール (IOM) とファンモジュール付きデュアル電源装置を備えています。

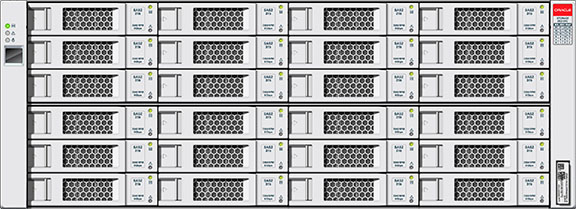

Figure 2-54  Oracle Storage Drive Enclosure DE2-24C

Oracle Storage Drive Enclosure DE2-24C は、3.5 インチの SAS-2 ドライブを 24 台収容できる 4U シャーシです。SSD は書き込み操作の高速化を実現し、大容量の HDD は信頼できるストレージを実現します。このディスクシェルフは、デュアルの冗長な I/O モジュール (IOM) とファンモジュール付きデュアル電源装置を備えています。

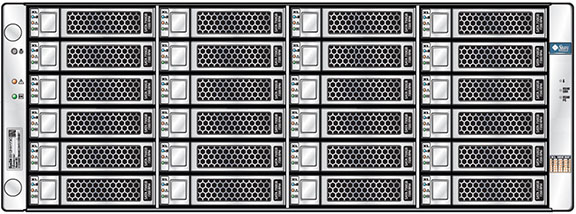

Figure 2-55  Sun Disk Shelf 24x3.5 インチ SAS-2

Sun Disk Shelf は、3.5 インチの SAS-2 ドライブを 24 台収容できる 4U シャーシです。SSD は書き込み操作の高速化を実現し、大容量の HDD は信頼できるストレージを実現します。このディスクシェルフは、デュアルの冗長な SAS インタフェースモジュール (SIM) ボードとファンモジュール付きデュアル電源装置を備えています。

SAS-2

SAS-2 (Serial Attached SCSI 2.0) ストレージファブリックでは、従来よりも多くのターゲット、広い帯域幅、高い信頼性、および大きい規模がサポートされます。規模と信頼性の向上は、システムによっては 36 台ものシェルフにデイジーチェーン接続できる SAS-2 ディスク (合計で 864 台のディスク) によって実現されています。さらに、標準チップセットが搭載された Oracle ZFS Storage Appliance ファミリ向けに高パフォーマンスの SAS-2 HBA を設計することにより、高密度のターゲットデバイス (1024 ターゲットに接続可能) をサポートしています。

このファブリックでは、シェルフ全体をプールに割り当てることをお勧めします。これにより、単一障害点なしの構成および最大数のデバイス間でのストライピングの利点が得られます。

次のシェルフは SAS-2 ディスクを実装します。

• Oracle Storage Drive Enclosure DE2-24P

• Oracle Storage Drive Enclosure DE2-24C

• Sun Disk Shelf

フロントパネル

フロントパネルは、ドライブとインジケータライトで構成されます。

ドライブの位置

次の図にドライブの位置を示します。

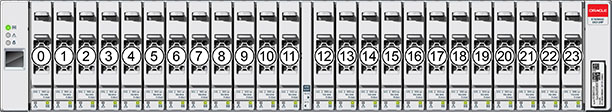

Figure 2-56  Oracle Storage Drive Enclosure DE2-24P のドライブの位置

1 台のディスクシェルフあたり最大で 4 基の Logzilla SSD がサポートされています。

Logzilla SSD は、スロット 20、21、22、23 の順に装着する必要があります。

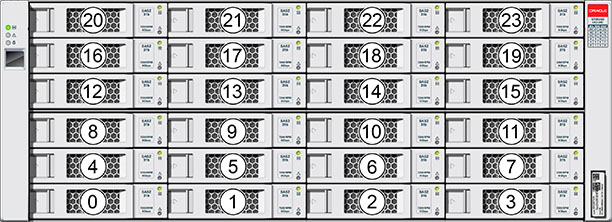

Figure 2-57  Oracle Storage Drive Enclosure DE2-24C および Sun Disk Shelf のドライブの位置

1 台のディスクシェルフあたり最大で 4 基の Logzilla SSD がサポートされています。

Logzilla SSD は、スロット 20、21、22、23 の順に装着する必要があります。(Oracle Storage Drive Enclosure DE2-24C が表示され、両方のモデルを表す。)

フロントパネルインジケータ

次の図にフロントパネルインジケータを示します。

Figure 2-58  Oracle Storage Drive Enclosure DE2-24P のフロントパネルインジケータ

図の説明 1 システム電源インジケータ 4 ドライブ障害インジケータ 2 モジュール障害インジケータ 5 電源/アクティビティーインジケータ 3 位置特定インジケータ

Figure 2-59  Oracle Storage Drive Enclosure DE2-24C のフロントパネルインジケータ

図の説明 1 システム電源インジケータ 4 電源/アクティビティーインジケータ 2 モジュール障害インジケータ 5 ドライブ障害インジケータ 3 位置特定インジケータ

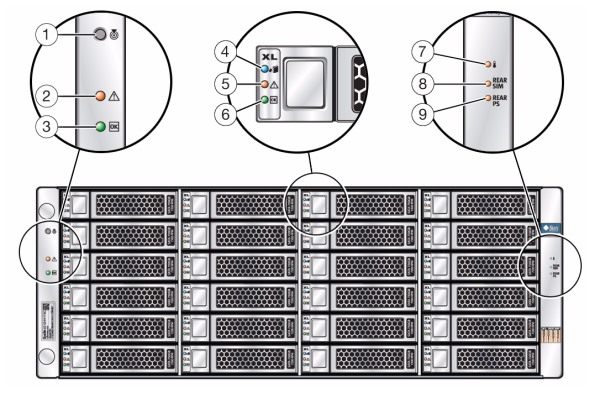

Figure 2-60  Sun Disk Shelf のフロントパネルインジケータ

図の説明 1 位置特定ボタンおよびインジケータ 4 ディスク取り外し準備完了インジケータ 7 過熱警告インジケータ 2 システム障害インジケータ 5 ディスク障害インジケータ 8 SIM ボード障害インジケータ 3 システム電源インジケータ 6 ディスクアクティビティーインジケータ 9 電源障害インジケータ

バックパネル

バックパネルは、電源装置、ファン、I/O モジュール (IOM) または SAS インタフェースモジュール (SIM)、およびインジケータライトで構成されます。

Figure 2-61  Oracle Storage Drive Enclosure DE2-24P のバックパネル

図の説明 1 電源装置 0 (ファンモジュールあり) 3 I/O モジュール 0 2 I/O モジュール 1 4 電源装置 1 (ファンモジュールあり)

Figure 2-62  Oracle Storage Drive Enclosure DE2-24C のバックパネル

図の説明 1 電源装置フィラーパネル、スロット 0 4 電源装置フィラーパネル、スロット 3 7 I/O モジュールフィラーパネル 2 電源装置 1 (ファンモジュールあり) 5 I/O モジュールフィラーパネル 8 I/O モジュール 1 3 電源装置 2 (ファンモジュールあり) 6 I/O モジュール 0

Figure 2-63  Sun Disk Shelf のバックパネル

図の説明 1 組み込みファン付き電源モジュール。電源装置 0 が左、電源装置 1 が右です。 2 取り外し可能 SAS インタフェースモジュール (SIM) ボード。SIM 0 が左、SIM 1 が右です。

I/O モジュールインジケータ

次の各ディスクシェルフには I/O モジュール (IOM) が搭載されています。

• Oracle Storage Drive Enclosure DE2-24P

• Oracle Storage Drive Enclosure DE2-24C

Figure 2-64  I/O モジュールインジケータ

図の説明 1 障害/位置特定インジケータ 4 SAS-2 ポート 1 7 Oracle 保守専用 2 電源/OK インジケータ 5 SAS-2 ポート 2 8 Oracle 保守専用 3 SAS-2 ポート 0 6 ホストポートアクティビティーインジケータ

SIM ボードインジケータ

次のディスクシェルフには SIM ボードが搭載されています。

• Sun Disk Shelf

次の図に、Sun Disk Shelf の SIM ボードインジケータを示します。

Figure 2-65  SIM ボードインジケータ

図の説明 1 AC 電源インジケータ 6 電源スイッチ 2 DC 電源インジケータ 7 ポート障害インジケータ 3 ファン障害インジケータ 8 ポート OK インジケータ 4 電源障害インジケータ 9 SIM ボード OK インジケータ (緑色)/SIM ボード障害インジケータ (オレンジ色) 5 汎用の電源コネクタ 10 SIM 位置特定インジケータ

電源装置インジケータ

次の図に、各ディスクシェルフのファンモジュール付き電源装置インジケータを示します。

• Oracle Storage Drive Enclosure DE2-24P

• Oracle Storage Drive Enclosure DE2-24C

Figure 2-66  DE2 ディスクシェルフの電源装置インジケータ

図の説明 1 DC 電源障害インジケータ 6 汎用の電源入力コネクタ 2 ファン障害インジケータ 7 電源コードの結束帯 3 AC 電源障害インジケータ 4 電源ステータスインジケータ 5 電源オン/オフスイッチ

次の図に、各ディスクシェルフのファンモジュール付き電源装置インジケータを示します。

• Sun Disk Shelf

Figure 2-67  Sun Disk Shelf の電源装置インジケータ

図の説明 1 冷却ファンステータスインジケータ 6 電源コードの結束帯 2 AC 電源ステータスインジケータ 7 汎用の電源入力コネクタ 3 DC 電源ステータスインジケータ 8 右取り出しアームおよび脱落防止機構付きねじ 4 電源ステータスインジケータ 5 電源オン/オフスイッチ

ディスクシェルフの構成

次の表は、サポートされている拡張ストレージシェルフのパーツ番号を示し、説明しています。

Oracle Storage Drive Enclosure DE2-24P

Table 2-33  Oracle Storage Drive Enclosure DE2-24P のパーツ番号

販売パーツ番号 説明 7103910 ドライブ格納装置 DE2-24P 基本シャーシ 7103911 300G バイト 10Krpm、SAS-2、2.5 インチ HDD 7103912 900G バイト 10Krpm、SAS-2、2.5 インチ HDD 7103915 73G バイト SSD SAS-2、2.5 インチ書き込みフラッシュアクセラレータ 7103917 フィラーパネル、ドライブ格納装置 DE2-24P

Oracle Storage Drive Enclosure DE2-24C

Table 2-34  Oracle Storage Drive Enclosure DE2-24C のパーツ番号

販売パーツ番号 説明 7103914 ドライブ格納装置 DE2-24C 基本シャーシ 7103913 3T バイト 7.2Krpm、SAS-2、3.5 インチ HDD 7103916 73 ギガバイト SSD XATO SAS-2、2.5 インチ (2.5 - 3.5 インチドライブアダプタ) 7103918 フィラーパネル、ドライブ格納装置 DE2-24C

Sun Disk Shelf (DS2)

Table 2-35  Sun Disk Shelf (DS2) のパーツ番号

販売パーツ番号 説明 DS2-0BASE Sun Disk Shelf (DS2) 24x3.5 インチ SAS-2 DS2-HD2T 2T バイト 7.2Krpm、SAS-2、3.5 インチ HDD 7101765 3T バイト 7.2Krpm、SAS-2、3.5 インチ HDD 7101274 300G バイト 15Krpm、SAS-2、3.5 インチ HDD 7101276 600G バイト 15Krpm、SAS-2、3.5 インチ HDD 7101197 73G バイト SSD XATO、3.5 インチ DS2-LOGFILLER Sun Disk Shelf (DS2) 24x3.5 インチ、LOGFiller DS2-4URK-19U ディスクシェルフレールキット
