シャーシの概要

Sun ZFS Storage 7320 は、単一のストレージコントローラ、または高可用性クラスタ構成による 2 つのストレージコントローラで構成されます。単一構成とクラスタ構成のどちらもディスクシェルフを 6 台までサポートできます。

7320 コントローラの基本構成には、CPU 2 個、組み込み型の 4 x 1 Gbps フロントエンド GigE ポート、冗長電源、拡張フロントエンドサポート用の NIC オプション、テープバックアップ、InfiniBand、およびストレージ拡張用のデュアルポート SAS HBA が含まれます。

CPU は Intel Xeon 5600 シリーズ、2.40GHz、80W、4 コアのプロセッサです。標準のメモリー構成は、96G バイト (CPU 1 基あたり 6 x 8G バイト DDR3-1333 低電圧 (LV) DIMM) です。メモリーは、144G バイト (CPU 1 基あたり 9 x 8G バイト DDR3-1333 LV DIMM、CPU 2 基で合計 18 x 8G バイト) までアップグレードできます。7320 コントローラの初期のバージョンには、メモリー構成として、24G バイト (基本構成)、48G バイト、72G バイトのオプションがありました。クラスタ構成では、サーバー 2 台と、サーバー間のハートビート接続用のクラスタカードを各サーバーに使用するだけです。

ユーザーがアクセス可能なすべてのストレージは、サーバーの外部にある 1 - 6 台のディスクシェルフによって提供されます。RAID 機能はソフトウェアによって管理されます。ソリッドステート 18G バイト SAS-1 ドライブ (7320 SAS-2) が、高性能書き込みキャッシュ (LogZilla) または ZFS intent log (ZIL) デバイスとして使用されており、ディスクシェルフの 24 台のドライブの 1 台目から 4 台目までに配置されています。残りの 20 台のドライブをストレージ用に使用できます。

最新のコンポーネント仕様については、製品サイト (http://www.oracle.com/us/products/servers-storage/storage/unified-storage/index.htmlhttp://www.oracle.com/us/products/servers-storage/storage/unified-storage/index.html) を参照してください。

7320 は、HBA、ディスクシェルフ、およびディスク (1T バイトおよび 2T バイト SAS-2) で構成される SAS-2 (Serial Attached SCSI 2.0) デバイスです。SAS-2 ストレージファブリックは、SAS-1 ファブリックと比較して、ターゲット数の増加、帯域幅の増大、信頼性の向上、および規模の拡大を実現します。

ボード

7320 ストレージコントローラシャーシには次のボードが設置されています。


注 -  現場交換ユニット (FRU) は、訓練を受けた Oracle 保守技術者のみが交換する必要があります。

次に、7320 ストレージコントローラ用の交換可能なシステムボードの一覧を示します。

Table 2-19  7320 コントローラの交換可能なシステムボード
パーツ番号
説明
FRU/CRU
F541-2883-01
X8 PCIe ライザーカード 1U
CRU
F541-2885-01
X16 PCIe ライザーカード 1U
CRU
F541-4081-01
RoHS マザーボードおよびトレイ
FRU
F511-1489-01
DB、配電盤
FRU
F511-1548-01
PCB、ディスク 8 個の 1U バックプレーン
FRU
F541-4275-02
PCBA、コネクタボード、1U
FRU

ケーブル

次に、7320 ストレージコントローラ用の交換可能なケーブルの一覧を示します。

Table 2-20  7320 コントローラの交換可能なケーブル
パーツ番号
説明
FRU/CRU
F530-4228-01
ケーブル、Mini SAS
FRU (内部)
F530-3927-01
FRU、CBL、PDB、MB、1U+2U、RIBBON
FRU (内部)
F530-4431-01
ケーブル、ファンデータ
FRU (内部)
F530-4417-01
FRU ケーブル、ファンパドル
FRU (内部)
F530-3880-01
ケーブル、構成部品、Ethernet、シールド付き、RJ45-RJ45、6m
CRU (外部)
F530-3883-01
FRU、2M、4X Mini SAS ケーブル
CRU (外部)

7320 I/O コンポーネント

次の図と番号は、ストレージコントローラの I/O コンポーネントを示しています。

Figure 2-35  7320 コントローラの I/O コンポーネント

image:7320 コントローラの I/O コンポーネントを示す図
図の説明
1 上部カバー
2 左側のコントロールパネルのライトパイプ構成部品
3 ドライブケージ
4 ソリッドステートドライブ
5 空または USB モジュール
6 右側のコントロールパネルのライトパイプ構成部品

7320 CPU およびメモリーコンポーネント

次に、7320 の交換可能な CPU およびメモリーコンポーネントの一覧を示します。

Table 2-21  7320 コントローラの交換可能な CPU およびメモリーコンポーネント
パーツ番号
説明
FRU/CRU
F371-4966-01
DIMM、8G バイト、DDR3、2RX4、13
CRU
F371-4885-01
Intel E5620、2.40G
FRU

ストレージコントローラのマザーボードには、業界標準の DDR3 DIMM メモリーカードを装着する 18 個のスロットが 2 つのグループに分かれて搭載されています。すべてのソケットに、フィラーまたは DDR3 DIMM のいずれかを装着しておく必要があります。

Figure 2-36  7320 コントローラの CPU およびメモリーコンポーネント

image:7320 コントローラの CPU およびメモリーコンポーネントを示す図

7320 の配電およびファンモジュールコンポーネント

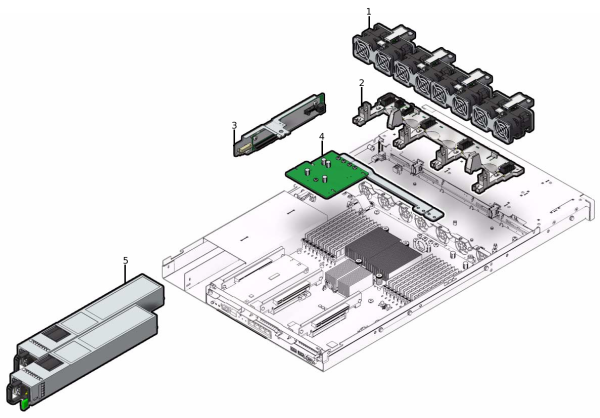

次の図と番号は、ストレージコントローラの配電/ファンモジュールコンポーネントを示しています。

Figure 2-37  7320 コントローラの配電およびファンモジュールコンポーネント

image:7320 コントローラの配電およびファンモジュールコンポーネントを示す図
図の説明
1 ファンモジュール
4 配電/バスバー構成部品
2 ファンボード
5 電源装置
3 パドルボード

電気的仕様

次に、7320 の電気的仕様の一覧を示します。


注 -  一覧表示されている消費電力の数値は、電源の最大定格電力の数値です。数値はアプライアンスの実際の電力消費量の定格ではありません。

コネクタ

入力

出力

電力消費

7320 のフロントパネル

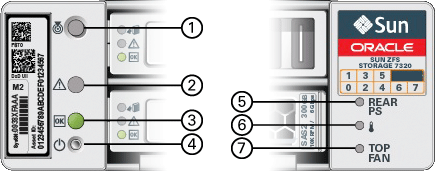

次の図と番号はフロントパネルの LED を示しています。

Figure 2-38  7320 コントローラのフロントパネル LED

image:7320 コントローラのフロントパネル LED を示す図
図の説明
1 位置特定ボタン/LED
2 保守要求 LED (オレンジ色)
3 電源/OK LED (緑色)
4 電源ボタン
5 背面の電源装置
6 システム過熱 LED
7 上部ファン

次の図と番号は 7320 のフロントパネルのドライブ位置を示しています。オペレーティングシステムを格納するミラー化された 2 つのハードディスクドライブ (HDD) は、スロット 0 および 1 にあります。読み取りキャッシュを格納する最大 4 つの SSD (Readzilla SSD) が、スロット 2 から 5 までに順番に搭載されます。スロット 6 と 7 は空のため、ドライブフィラーを取り付ける必要があります。

Figure 2-39  7320 コントローラのフロントパネルのドライブ位置

image:7320 コントローラのフロントパネルのドライブ位置を示す図 Table 2-22  7320 コントローラのフロントパネルのドライブ位置
ディスクドライブの位置
HDD1
HDD3
HDD5
HDD0
HDD2
HDD4
HDD6
HDD7
