コントローラの交換タスク

ZS3-2 コントローラの交換タスク

ZS3-2 コントローラを交換するには、次の手順を使用します。

• SSD および HDD

• 電源装置

• ファンモジュール

• メモリー

• PCIe カードおよびライザー

• USB フラッシュドライブ

• バッテリ

SSD および HDD

ZS3-2 コントローラの SSD および HDD の交換

1. BUI の「保守」>「ハードウェア」セクションに移動し、ドライブ情報アイコン をクリックして、障害の発生したドライブを特定します。物理的にシステムにいる場合は、HDD または SSD に付いているオレンジ色の保守要求インジケータが点灯します。
2. システムの近くで作業していない場合は、ロケータアイコン をクリックして、ロケータインジケータをオンに設定します。

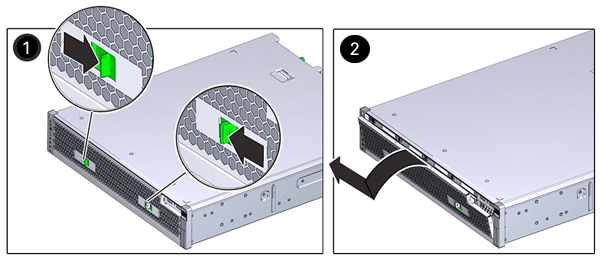

3. コントローラの正面で、エアフィルタの左側と右側の取り外しレバーを内側に押し込みます (1)。
4. エアフィルタを前方に傾けて、シャーシから引き上げます (2)。

5. 障害が発生したドライブのリリースボタンを押し、取り外しレバーをピボットさせて右に開きます。

6. 取り外しレバーをつかみ、ドライブをドライブスロットから引き出します。

7. 15 秒後、「保守」>「ハードウェア」画面に移動し、システムコントローラにある右矢印アイコン をクリックして、ドライブが存在しないことが検出されていることを確認します。
8. 交換用のドライブを、ドライブスロットの位置に合わせます。
9. リリースボタンを押して、取り外しレバーが内側に少しだけ移動するまで、ドライブをシャーシの中にスライドさせます。

10. カチッと音がして完全に閉じるまで取り外しレバーを押し、ドライブをドライブスロットに固定します。


    Oracle ZFS Storage システムソフトウェアによって、新しいドライブが自動的に検出、構成されます。デバイスは、コントローラまたはドライブシェルフの詳細を表示すると、BUI の「保守」>「ハードウェア」画面に表示されます。

電源装置

ストレージコントローラはホットスワップ対応の冗長電源装置が装備されています。電源装置に障害が発生し、交換用の装置がない場合は、障害が発生した電源装置を取り付けたままにして、適切な通気を確保してください。電源装置に障害が発生すると、ステータス表示 LED がオレンジ色になります。

ZS3-2 コントローラの電源装置の交換

1. 障害が発生した電源装置が取り付けられているストレージコントローラの背面に移動します。
2. ケーブル管理アーム (CMA) が取り付けてある場合は、CMA リリース爪を押しながら、アームを作業の妨げにならない方向に回します。

3. 電源コードを障害が発生した電源装置から取り外します。

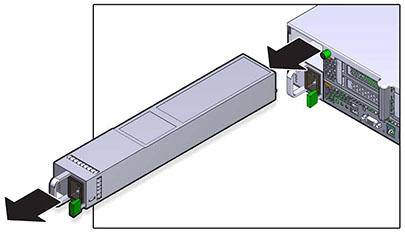

4. リリース爪を左に押してハンドルを引きます。
5. さらにハンドルを引き、電源装置をスライドさせてシャーシから取り出します。

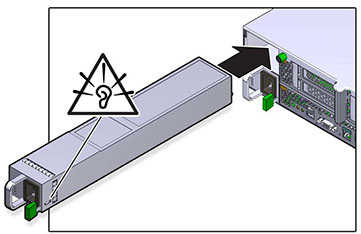

6. 交換用の電源装置の位置を、空いている電源装置シャーシベイに合わせます。
7. 電源装置が収まり、リリース爪がカチッと音がするまで、電源装置をベイにスライドさせます。

8. 各レールの側面にあるリリース爪を押し、コントローラを押し込む方向にケーブルがないことを確認しながら、ストレージコントローラをゆっくりとラックに押し込みます。
9. データケーブルとディスクシェルフケーブルを再接続します。
10. 電源コードを電源装置に接続します。スタンバイ電源がオンになっていることを確認します。これは、フロントパネルの電源/OK ステータスインジケータが緑色で点滅することで示されます。
11. SP インジケータが点灯したら、ペンまたはその他の先端がとがったものを使用して、フロントパネルにある埋め込み式の電源ボタンを押してから放します。電源ボタンの近くにある電源/OK ステータスインジケータが点灯し、そのまま点灯し続けます。
12. CMA を閉じて、CMA を背面左のレールの留め具に挿入します。
13. BUI の「保守」>「ハードウェア」画面に移動します。コントローラの右矢印アイコン をクリックし、電源装置をクリックして、新しく装着した電源装置のオンラインアイコン が緑色になっていることを確認します。

ファンモジュール

ファンモジュールの取り外しは、コールドサービス操作です。ファンモジュールを取り外す前にアプライアンスの電源を切断する必要があります。システムがクラスタ化構成でない場合、ストレージにアクセスできなくなります。

各ファンモジュールのステータスは、単一のバイカラー LED で示されます。これらの LED は、各ファンモジュールの近くのマザーボード上に存在しており、背面パネルのライザーの下にあるグリルを通して確認できます。

ZS3-2 コントローラのファンモジュールの交換

1. 保守の必要があるシャーシを特定するには、BUI の「保守」>「ハードウェア」画面で、対応するロケータアイコン をクリックするか、サービスプロセッサ (SP) プロンプトで set /SYS/LOCATE status=on コマンドを発行します。コントローラシャーシの位置特定 LED が点滅します。
2. 対応する保守要求ステータスインジケータを探すか、BUI の「保守」>「ハードウェア」画面でロケータアイコン をクリックして交換するファンを見つけ、障害が発生したファンモジュールを特定します。
3. 電源の取り外しの説明に従って、ストレージコントローラの電源を切断します。
4. ラックからストレージコントローラを広げるの説明に従って、すべてのケーブルを取り外し、ラックからコントローラを広げます。
5. 上部カバーを取り外すの説明に従って、上部カバーを取り外します。

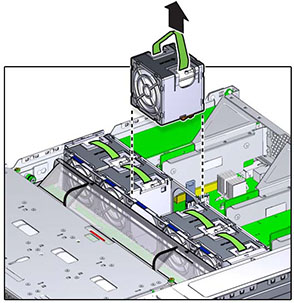

6. 取り外すファンモジュールの緑色のバンドを人差し指にひっかけ、親指でファンモジュールを押さえます。
7. バンドをまっすぐ上に引っ張り、ファンモジュールを持ち上げてシャーシから取り出します。

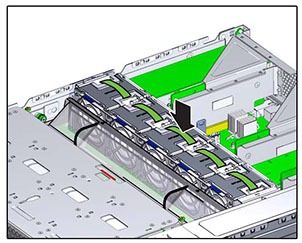

8. 交換用ファンモジュールの位置をファントレイスロットに合わせます。緑色のバンドはファンモジュールの最上部に付いており、矢印はシャーシの後方を指しています。

9. ファンモジュールをファントレイ内に降ろし、カチッと音がしてファントレイ内に確実に収まるまでモジュールを押し下げます。

10. 上部カバーを元どおりに取り付けて、2 本の脱落防止機構付きねじを締めます。
11. 各レールの側面にあるリリース爪を押し、コントローラを押し込む方向にケーブルがないことを確認しながら、ストレージコントローラをゆっくりとラックに押し込みます。
12. データケーブルとディスクシェルフケーブルを再接続します。
13. 電源コードを電源装置に接続します。スタンバイ電源がオンになっていることを確認します。これは、フロントパネルの電源/OK ステータスインジケータが緑色で点滅することで示されます。
14. SP ステータスインジケータが緑色に点灯したら、ペンまたはその他の先端がとがったものを使用して、フロントパネルにある埋め込み式の電源ボタンを押してから放します。電源ボタンの近くにある電源/OK ステータスインジケータが点灯し、そのまま点灯し続けます。
15. ファンの OK ステータスインジケータが点灯していることと、交換したファンモジュールの障害ステータスインジケータが薄暗いことを確認します。

メモリー

DIMM の取り外しは、コールドサービス操作です。DIMM を取り外す前にアプライアンスの電源を切断する必要があります。システムがクラスタ化構成でない場合、ストレージにアクセスできなくなります。

一般的なメモリーの障害を特定するには、BUI の「保守」>「ハードウェア」画面に移動し、コントローラ上の右矢印アイコン をクリックします。次に「DIMM」をクリックして、警告アイコン で示される障害が発生したコンポーネントを特定します。障害が発生したメモリーモジュールを特定するには、ストレージコントローラを開き、マザーボード上のオレンジ色のステータス LED を使用します。

ZS3-2 コントローラのメモリーの交換

---

注意  -  この手順では、静電気に弱いコンポーネントを扱う必要があるため、コンポーネントに障害が発生する可能性があります。損傷を避けるには、コンポーネントを扱う際、静電気防止用リストストラップを着用し、静電気防止用マットを使用します。

---

1. 電源の取り外しの説明に従って、ストレージコントローラの電源を切断します。
2. ラックからストレージコントローラを広げるの説明に従って、すべてのケーブルを取り外し、ラックからコントローラを広げます。
3. 上部カバーを取り外すの説明に従って、上部カバーを取り外します。
4. ドライブバックプレーンに接続されたケーブルと USB ボードに接続されたケーブルを外します。

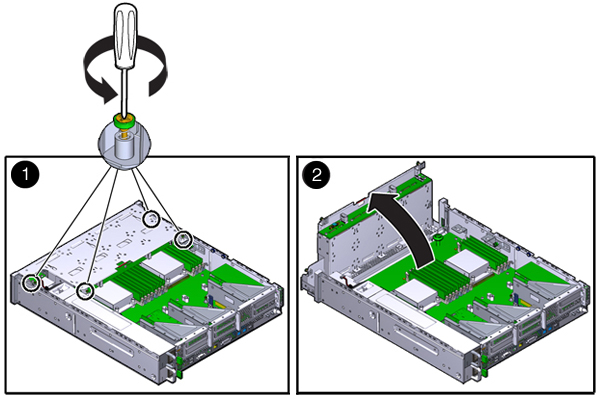

5. ドライブケージをシャーシに固定している 4 本のねじを完全に緩めます (1)。
6. ドライブケージを垂直位置に持ち上げます (2)。

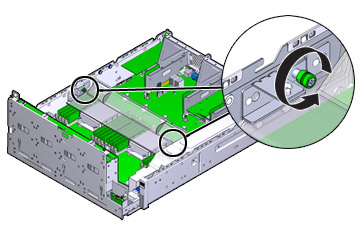

7. エアダクトを固定しているつまみねじを完全に緩めます。

8. 左側 (L) のつまみねじブラケットを前方にスライドさせ、マウントピンから外します。
9. 右側 (R) のつまみねじブラケットを後方にスライドさせ、マウントピンから外します。つまみねじブラケットを脇に置きます。

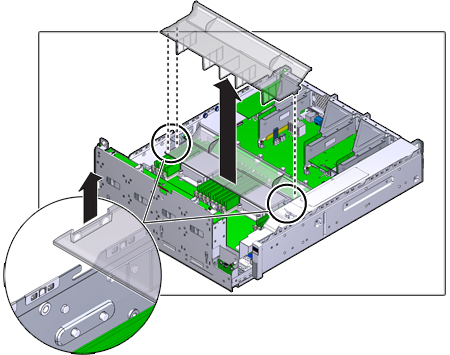

10. エアダクトをまっすぐ上に持ち上げ、配列ピンから外します。エアダクトを脇に置きます。

11. ミッドプレーン上のボタンを押します。オレンジ色の LED は、DIMM に障害があることを示します。

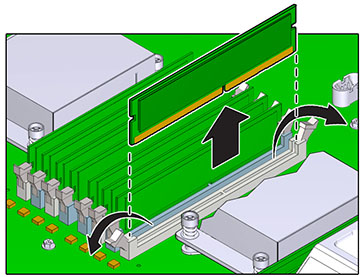

12. DIMM スロットの両端にある取り外しレバーを外側に押し下げます。
13. DIMM を持ち上げてスロットから外します。DIMM を静電気防止用マットの上に置きます。

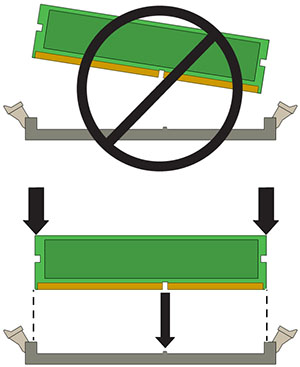

14. DIMM をスロットの取り付け場所に位置合わせします。DIMM のノッチがスロットのキーと合っているかを確認します。

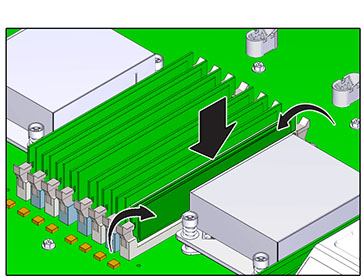

15. DIMM をスロットに挿入し、両方の取り外しレバーがカチッと閉じるまでしっかり押します。

16. エアダクトを交換して、固定します。
17. ドライブケージを水平位置に下ろし、ケージを少し上に持ち上げてから、電源ケーブルを再接続します。4 本のねじを締め付けます。ドライブバックプレーンへのケーブルと、USB ボードに接続されたケーブルを再接続します。
18. 上部カバーを元どおりに取り付けて、2 本の脱落防止機構付きねじを締めます。
19. 各レールの側面にあるリリース爪を押し、コントローラを押し込む方向にケーブルがないことを確認しながら、ストレージコントローラをゆっくりとラックに押し込みます。
20. データケーブルとディスクシェルフケーブルを再接続します。
21. 電源コードを電源装置に接続します。スタンバイ電源がオンになっていることを確認します。これは、フロントパネルの電源/OK ステータスインジケータが緑色で点滅することで示されます。
22. SP ステータスインジケータが緑色に点灯したら、ペンまたはその他の先端がとがったものを使用して、フロントパネルにある埋め込み式の電源ボタンを押してから放します。電源ボタンの近くにある電源/OK ステータスインジケータが点灯し、そのまま点灯し続けます。

    BUI の「保守」>「ハードウェア」画面では、DIMM の「詳細」ページに交換のステータスが表示されます。

PCIe カードおよびライザー

PCIe カードの取り外しは、コールドサービス操作です。カードを取り外す前にアプライアンスの電源を切断する必要があります。システムがクラスタ化構成でない場合、ストレージにアクセスできなくなります。

BUI の「保守」>「ハードウェア」画面に移動し、コントローラにある右矢印アイコン をクリックし、「スロット」をクリックして障害の発生したコンポーネントを特定します。

ZS3-2 コントローラの PCIe カードおよびライザーの交換

---

注意  -  この手順では、静電気に弱いコンポーネントを扱う必要があるため、コンポーネントに障害が発生する可能性があります。損傷を避けるには、コンポーネントを扱う際、静電気防止用リストストラップを着用し、静電気防止用マットを使用します。

---

1. 電源の取り外しの説明に従って、ストレージコントローラの電源を切断します。
2. ラックからストレージコントローラを広げるの説明に従って、すべてのケーブルを取り外し、ラックからコントローラを広げます。
3. 上部カバーを取り外すの説明に従って、上部カバーを取り外します。
4. ストレージコントローラでの PCIe カードの位置を探すには、PCIe オプションを参照してください。

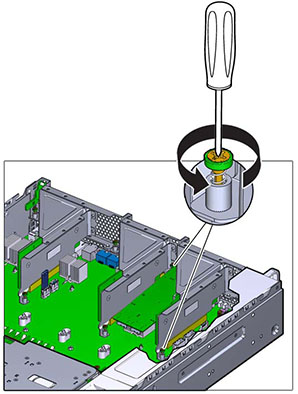

5. ライザーをマザーボードに固定している 2 本の脱落防止機構付きねじを完全に緩めます。

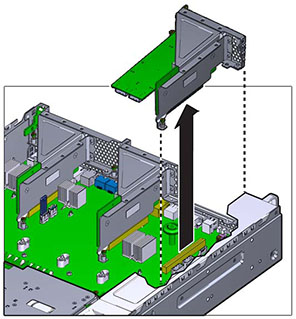

6. ライザーをまっすく上に持ち上げ、マザーボード上のソケットから取り出します。

7. ライザーに取り付けられた PCIe カードに接続された内部ケーブルをすべて取り外します。
8. 留め具を完全に開く (120 度) 位置まで動かします。

   ライザー 3 のラッチは、ライザー 1 および 2 のラッチとはやや異なります。

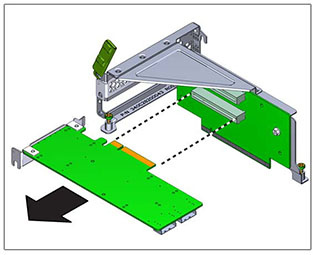

9. PCIe カードを固定部品の位置合わせ用のピンから持ち上げて、ソケットから取り外します。

10. 交換用 PCIe カードをライザーの取り付け場所に位置合わせします。PCIe カードの固定部品を位置合わせのピンとライザーのソケットに合わせます。

11. PCIe カードをソケットに押し込みます。
12. 留め具を完全に閉じる位置まで動かします。抵抗がある場合は、PCIe カードの固定部品の位置合わせを確認して、やり直してください。

13. ライザーを、シャーシへの取り付け場所に位置合わせします。
14. ライザーに取り付けられた PCIe カードにつながる以前に取り外した内部ケーブルを接続し直せばライザーの取り付けが容易になる場合には、それらをすべて接続し直します。

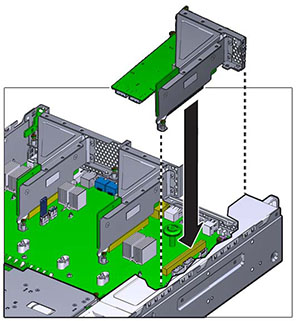

15. マザーボード上にライザーカードを下げ、カードの端のコネクタをソケット内にしっかりと押し込みます。このライザー (ライザー 2 および 3) のブラケットは隣接するライザーのブラケットとオーバーラップします。

16. ライザーをマザーボードに固定する 2 本の脱落防止機構付きねじを締め付けます。
17. 上部カバーを元どおりに取り付けて、2 本の脱落防止機構付きねじを締めます。
18. 各レールの側面にあるリリース爪を押し、コントローラを押し込む方向にケーブルがないことを確認しながら、ストレージコントローラをゆっくりとラックに押し込みます。
19. データケーブルとディスクシェルフケーブルを再接続します。
20. 電源コードを電源装置に接続します。スタンバイ電源がオンになっていることを確認します。これは、フロントパネルの電源/OK ステータスインジケータが緑色で点滅することで示されます。
21. SP ステータスインジケータが緑色に点灯したら、ペンまたはその他の先端がとがったものを使用して、フロントパネルにある埋め込み式の電源ボタンを押してから放します。電源ボタンの近くにある電源/OK ステータスインジケータが点灯し、そのまま点灯し続けます。
22. BUI の「保守」>「ハードウェア」画面に移動し、コントローラの右矢印アイコン をクリックします。次に「スロット」をクリックし、新しいコンポーネントのステータスを確認します。オンラインアイコン が緑色になります。

USB フラッシュドライブ

USB フラッシュドライブの取り外しは、コールドサービス操作です。USB を取り外す前にアプライアンスの電源を切断する必要があります。システムがクラスタ化構成でない場合、ストレージにアクセスできなくなります。

USB フラッシュドライブは、マザーボードの中央後部のライザー 2 の取り付け場所の近くにある、USB 1 というラベルの付いたもっとも前方の USB ソケットに設置します。

ZS3-2 コントローラの USB フラッシュドライブの交換

1. 電源の取り外しの説明に従って、ストレージコントローラの電源を切断します。
2. ラックからストレージコントローラを広げるの説明に従って、すべてのケーブルを取り外し、ラックからコントローラを広げます。
3. 上部カバーを取り外すの説明に従って、上部カバーを取り外します。
4. ライザー 2 に取り付けられた PCIe カードが、USB ドライブにアクセスする際の邪魔になる場合は、ライザー 2 を取り外します。

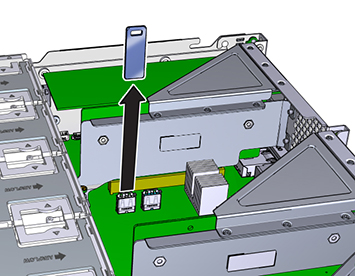

5. USB ドライブをつまみ、まっすく上に引っ張り上げてシャーシから取り出します。

6. 交換用 USB ドライブを、マザーボードへの取り付け場所に位置合わせします。もっとも前方の USB ソケットに USB ドライブを取り付けます。ソケットには USB 1 というラベルが付いています。
7. USB ドライブをていねいに USB ソケットに挿入します。
8. USB ドライブへのアクセス時にライザー 2 を取り外した場合は、ライザー 2 を再度取り付けます。
9. 上部カバーを元どおりに取り付けて、2 本の脱落防止機構付きねじを締めます。
10. 各レールの側面にあるリリース爪を押し、コントローラを押し込む方向にケーブルがないことを確認しながら、ストレージコントローラをゆっくりとラックに押し込みます。
11. データケーブルとディスクシェルフケーブルを再接続します。
12. 電源コードを電源装置に接続します。スタンバイ電源がオンになっていることを確認します。これは、フロントパネルの電源/OK ステータスインジケータが緑色で点滅することで示されます。
13. SP ステータスインジケータが緑色に点灯したら、ペンまたはその他の先端がとがったものを使用して、フロントパネルにある埋め込み式の電源ボタンを押してから放します。電源ボタンの近くにある電源/OK ステータスインジケータが点灯し、そのまま点灯し続けます。

バッテリ

バッテリの取り外しは、コールドサービス操作です。バッテリを取り外す前にアプライアンスの電源を切断する必要があります。システムがクラスタ化構成でない場合、ストレージにアクセスできなくなります。

ストレージコントローラが電源を停止しネットワークから切断されているために適切な時間を維持できない場合は、バッテリを交換しなければならないことがあります。小さなマイナスの非金属製のねじ回し (1 番) またはそれと同等のねじ回しが必要です。

ZS3-2 コントローラのバッテリの交換

1. 電源の取り外しの説明に従って、ストレージコントローラの電源を切断します。
2. ラックからストレージコントローラを広げるの説明に従って、すべてのケーブルを取り外し、ラックからコントローラを広げます。
3. 上部カバーを取り外すの説明に従って、上部カバーを取り外します。
4. ライザー 1 を取り外します。

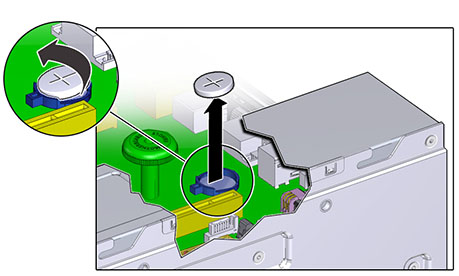

5. バッテリレセプタクルの爪を前方に押して、バッテリを外します。バッテリが飛び出します。

6. レセプタクルからバッテリを取り出して、脇に置きます。

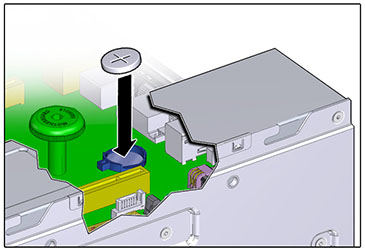

7. プラス側 (+) を上に向けて、バッテリをレセプタクルの取り付け場所に位置合わせします。
8. バッテリをカチッという音がするまでレセプタクルの中に押し込みます。

9. ライザー 1 を取り付けます。
10. 上部カバーを元どおりに取り付けて、2 本の脱落防止機構付きねじを締めます。
11. 各レールの側面にあるリリース爪を押し、コントローラを押し込む方向にケーブルがないことを確認しながら、ストレージコントローラをゆっくりとラックに押し込みます。
12. データケーブルとディスクシェルフケーブルを再接続します。
13. 電源コードを電源装置に接続します。スタンバイ電源がオンになっていることを確認します。これは、フロントパネルの電源/OK ステータスインジケータが緑色で点滅することで示されます。
14. SP ステータスインジケータが緑色に点灯したら、ペンまたはその他の先端がとがったものを使用して、フロントパネルにある埋め込み式の電源ボタンを押してから放します。電源ボタンの近くにある電源/OK ステータスインジケータが点灯し、そのまま点灯し続けます。
15. システムのブートが完了したら、ログインし、Oracle ZFS Storage Appliance 管理ガイド のNTP の BUI のクロックタスクの手順を使用して時間を設定します。
