섀시 개요

Sun ZFS Storage 7120은 Intel Xeon 프로세서가 탑재된 엔터프라이즈급 2소켓 랙 마운트 x64 시스템으로, 높은 성능과 확장 공간을 위해 컴팩트 2U 풋프린트 내에 PCIe 슬롯 4개와 DIMM 슬롯 18개를 갖추고 있습니다. 최신 구성 요소 사양은 제품 사이트(http://www.oracle.com/us/products/servers-storage/storage/nas/overview/index.htmlhttp://www.oracle.com/us/products/servers-storage/storage/nas/overview/index.html)를 참조하십시오.

Sun ZFS Storage 7120을 사용한 FC SAN 부트 솔루션에 대한 자세한 내용은 Implementing Fibre Channel SAN Boot with Oracle's Sun ZFS Storage Appliance 백서(http://www.oracle.com/technetwork/articles/servers-storage-admin/fbsanboot-365291.htmlhttp://www.oracle.com/technetwork/articles/servers-storage-admin/fbsanboot-365291.html)를 참조하십시오.

7120은 Disk Shelf 확장, 쓰기 플래시 가속 및 11 x 300GB 15K, 600GB 15K, 1TB 7.2K, 2TB 7.2K 또는 3TB 7.2K 하드 드라이브 스토리지를 제공하는 내부 SAS-2 HBA로 구성된 독립형 컨트롤러입니다. SAS-2 스토리지 패브릭은 보다 더 많은 수의 대상, 더 넓은 대역폭, 더 뛰어난 안정성 및 더 큰 규모를 지원합니다.

2U 섀시 폼 팩터 치수는 다음과 같습니다.

전면 패널

다음 그림과 범례는 전면 패널과 드라이브 위치를 보여줍니다. Logzilla 3.5" SSD는 슬롯 3에 속하며 내부 Sun Aura 플래시 HBA Logzilla를 사용하여 구성된 컨트롤러에서 지원되지 않습니다.

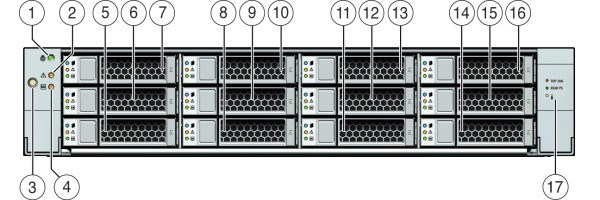

그림 2-25  7120 컨트롤러 전면 패널

후면 패널

다음 그림과 범례는 후면 패널을 보여줍니다.

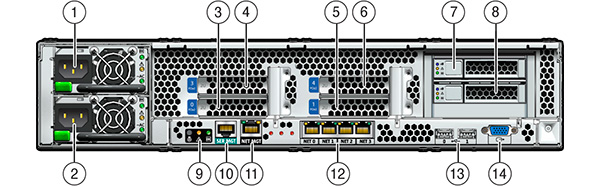

그림 2-26  7120 컨트롤러 후면 패널

직렬 관리 커넥터(SER MGT)는 RJ-45 포트로, SP 콘솔에 대한 단말기 연결을 제공합니다.

그림 2-27  7120 컨트롤러 직렬 관리 포트

네트워크 관리 커넥터(NET MGT)는 RJ-45 포트로, SP 콘솔에 대한 대체 단말기 인터페이스를 제공합니다.

그림 2-28  7120 컨트롤러 네트워크 관리 포트

10/100/1000 Mbit/초에서 작동하는 마더보드에는 4개의 RJ-45 기가비트 이더넷 포트(NET0, NET1, NET2, NET3)가 있습니다. 이러한 네트워크 인터페이스는 사용하기 전에 구성해야 합니다.
