7320 교체 가능 구성 요소

다음 목록은 7320의 교체 가능 배전, 디스크 및 팬 모듈 구성 요소를 모두 보여줍니다. 전원 공급 장치, 디스크 및 팬 모듈은 스토리지 컨트롤러에서 핫 플러그 가능 구성 요소입니다.

표 2-23 7320 컨트롤러 교체 가능 구성 요소

부품 번호	설명	FRU/CRU
F300-2233-02	RoHS 760W 전원 공급 장치	CRU
F541-2075-04	버스 바 전원, 1U	FRU
F542-0184-01	DR, 3Gb SATA	CRU
F542-0330-01	2.5" 512GB ReadZilla SSD	CRU
F541-276-01	ASSY, 팬 모듈	CRU
F541-4274-02	팬 보드(1U)	FRU

7320 PCIe 카드 및 라이저

다음은 7320 시스템의 교체 가능 PCIe 카드에 대한 전체 목록입니다.

표 2-24 7320 컨트롤러 교체 가능 PCIe 카드

부품 번호	설명	FRU/CRU
F371-4325-01	8Gb FC HBA(PCIe)	CRU
F375-3609-02	PCA, SAS 6GBS 8 포트(PCIe)	CRU
F375-3606-03	이중 포트(x4) IB HCA(PCIe)	CRU
F375-3696-01	이중 포트 CX2 4XQDR(PCIe)	CRU
F375-3617-01	2X10GbE SFP+, X8(PCIe)	CRU
F375-3481-01	NIC 카드 쿼드 포트 1GigE Cu(PCIe)	CRU
F511-1496-04	Sun Fishworks Cluster Controller 200(PCIe)	FRU

7320 후면 패널

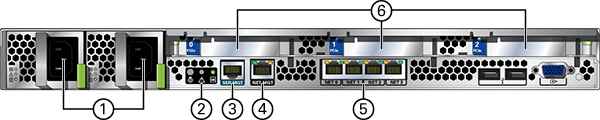

다음은 7320 스토리지 컨트롤러 후면 패널의 그림입니다. Sun 375-3609는 슬롯 2에 속하고, 다른 슬롯에 설치할 수 없으며, 두번째 슬롯은 옵션으로 제공되지 않습니다.

그림 2-40 7320 컨트롤러 후면 패널

image:7320 컨트롤러 후면 패널을 보여주는 그림

그림 범례
`1` 전원 공급 장치	`4` 네트워크 관리 포트
`2` SC 요약 상태 LED	`5` 이더넷 포트
`3` 직렬 관리 포트	`6` PCIe 슬롯
