Disk Shelf 개요

Oracle Disk Shelf는 확장된 스토리지를 제공하는 고가용성 SAS(직렬 연결 SCSI) 장치입니다. 드라이브, 컨트롤러 및 기타 Disk Shelf에 연결하기 위한 IOM(I/O 모듈) 또는 SIM(SAS 인터페이스 모듈) 보드, 팬 모듈이 포함된 이중 로드 공유 전원 공급 장치를 비롯한 기본 구성 요소는 핫 스왑이 가능합니다. 이 장치는 단일 오류 지점이 없는 내결함성 환경을 제공합니다. 구성 요소 상태는 Disk Shelf에 있는 표시등과 BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 화면을 통해 확인할 수 있습니다.

Disk Shelf 구성 요소 교체에 대한 절차 정보는 Disk Shelf 유지 관리 절차를 참조하십시오.

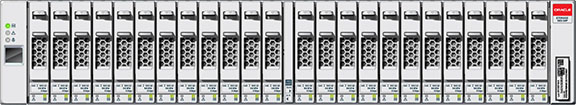

그림 2-53  Oracle Storage Drive Enclosure DE2-24P

Oracle Storage Drive Enclosure DE2-24P는 24 2.5" SAS-2 드라이브를 지원하는 2U 섀시입니다. 고성능 HDD는 안정적인 스토리지를 제공하며, SSD는 빨라진 쓰기 작업을 제공합니다. 이 Disk Shelf는 이중 예비 IOM(I/O 모듈) 및 팬 모듈이 포함된 이중 전원 공급 장치를 제공합니다.

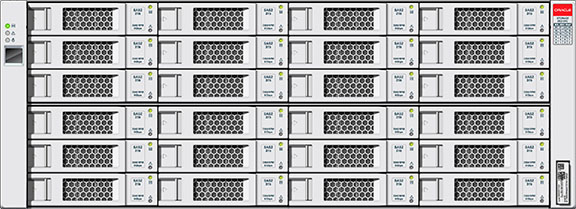

그림 2-54  Oracle Storage Drive Enclosure DE2-24C

Oracle Storage Drive Enclosure DE2-24C는 24 3.5" SAS-2 드라이브를 지원하는 4U 섀시입니다. SSD는 빨라진 쓰기 작업을 제공하며, 고성능 HDD는 안정적인 스토리지를 제공합니다. 이 Disk Shelf는 이중 예비 IOM(I/O 모듈) 및 팬 모듈이 포함된 이중 전원 공급 장치를 제공합니다.

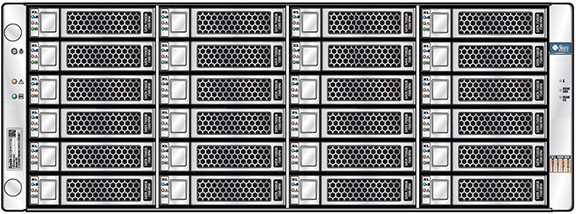

그림 2-55  Sun Disk Shelf 24x3.5" SAS-2

Sun Disk Shelf는 24 3.5" SAS-2 드라이브를 지원하는 4U 섀시입니다. SSD는 빨라진 쓰기 작업을 제공하며, 고성능 HDD는 안정적인 스토리지를 제공합니다. 이 Disk Shelf는 이중 예비 SIM(SAS 인터페이스 모듈) 보드 및 팬 모듈이 포함된 이중 전원 공급 장치를 제공합니다.

SAS-2

SAS-2(직렬 연결 SCSI 2.0) 스토리지 패브릭은 더 많은 수의 대상, 더 넓은 대역폭, 더 뛰어난 안정성 및 더 큰 규모를 지원합니다. 총 864개의 디스크에 대해 특정 시스템의 36개 Shelf에 데이지 체인으로 연결할 수 있는 SAS-2 디스크를 통해 확장성 및 안정성이 향상되었습니다. 또한 고성능 SAS-2 HBA는 Oracle ZFS Storage Appliance 제품군용으로 설계되어 1024개의 대상에 연결할 수 있는 고밀도 대상 장치를 지원하는 표준 칩 세트를 제공합니다.

이 패브릭을 사용할 경우 전체 Shelf를 풀에 적용하는 것이 좋습니다. 그러면 단일 오류 지점이 없는 구성 및 가능한 최대 장치 수에서 스트라이핑하는 이점을 얻을 수 있습니다.

다음 Shelf는 SAS-2 디스크를 구현합니다.

• Oracle Storage Drive Enclosure DE2-24P

• Oracle Storage Drive Enclosure DE2-24C

• Sun Disk Shelf

전면 패널

전면 패널은 드라이브와 표시등으로 구성됩니다.

드라이브 위치

다음 그림은 드라이브의 위치를 보여줍니다.

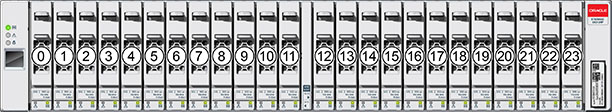

그림 2-56  Oracle Storage Drive Enclosure DE2-24P 드라이브 위치

Disk Shelf당 최대 4개의 Logzilla SSD가 지원됩니다.

Logzilla SSD는 슬롯 20, 21, 22, 23의 순서로 채워져야 합니다.

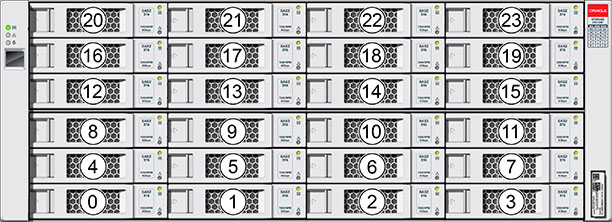

그림 2-57  Oracle Storage Drive Enclosure DE2-24C and Sun Disk Shelf 드라이브 위치

Disk Shelf당 최대 4개의 Logzilla SSD가 지원됩니다.

Logzilla SSD는 슬롯 20, 21, 22, 23의 순서로 채워져야 합니다. (Oracle Storage Drive Enclosure DE2-24C가 표시되며 두 모델을 나타냅니다.)

전면 패널 표시기

다음 그림은 전면 패널 표시기를 보여줍니다.

그림 2-58  Oracle Storage Drive Enclosure DE2-24P 전면 패널 표시기

그림 범례 1 시스템 전원 표시기 4 드라이브 결함 표시기 2 모듈 결함 표시기 5 전원/작동 표시기 3 위치 표시기

그림 2-59  Oracle Storage Drive Enclosure DE2-24C 전면 패널 표시기

그림 범례 1 시스템 전원 표시기 4 전원/작동 표시기 2 모듈 결함 표시기 5 드라이브 결함 표시기 3 위치 표시기

그림 2-60  Sun Disk Shelf 전면 패널 표시기

그림 범례 1 위치 버튼 및 표시기 4 디스크 제거 준비 완료 표시기 7 과열 경고 표시기 2 시스템 결함 표시기 5 디스크 결함 표시기 8 SIM 보드 결함 표시기 3 시스템 전원 표시기 6 디스크 작동 표시기 9 전원 공급 장치 결함 표시기

후면 패널

후면 패널은 전원 공급 장치, 팬, IOM(I/O 모듈) 또는 SIM(SAS 인터페이스 모듈) 및 표시등으로 구성됩니다.

그림 2-61  Oracle Storage Drive Enclosure DE2-24P 후면 패널

그림 범례 1 팬 모듈이 포함된 전원 공급 장치 0 3 I/O 모듈 0 2 I/O 모듈 1 4 팬 모듈이 포함된 전원 공급 장치 1

그림 2-62  Oracle Storage Drive Enclosure DE2-24C 후면 패널

그림 범례 1 전원 공급 장치 필러 패널, 슬롯 0 4 전원 공급 장치 필러 패널, 슬롯 3 7 I/O 모듈 필러 패널 2 팬 모듈이 포함된 전원 공급 장치 1 5 I/O 모듈 필러 패널 8 I/O 모듈 1 3 팬 모듈이 포함된 전원 공급 장치 2 6 I/O 모듈 0

그림 2-63  Sun Disk Shelf 후면 패널

그림 범례 1 팬이 내장된 전원 공급 장치 모듈. 전원 공급 장치 0은 왼쪽에 있고 전원 공급 장치 1은 오른쪽에 있습니다. 2 이동식 SIM(SAS 인터페이스 모듈) 보드. SIM 0은 왼쪽에 있고 SIM 1은 오른쪽에 있습니다.

I/O 모듈 표시기

IOM(I/O 모듈)이 있는 Disk Shelf는 다음과 같습니다.

• Oracle Storage Drive Enclosure DE2-24P

• Oracle Storage Drive Enclosure DE2-24C

그림 2-64  I/O 모듈 표시기

그림 범례 1 결함/위치 표시기 4 SAS-2 포트 1 7 Oracle Service 전용 2 전원/OK 표시기 5 SAS-2 포트 2 8 Oracle Service 전용 3 SAS-2 포트 0 6 호스트 포트 작동 표시기

SIM 보드 표시기

SIM 보드가 있는 Disk Shelf는 다음과 같습니다.

• Sun Disk Shelf

다음 그림은 Sun Disk Shelf의 SIM 보드 표시기를 보여줍니다.

그림 2-65  SIM 보드 표시기

그림 범례 1 AC 전원 표시기 6 전원 스위치 2 DC 전원 표시기 7 포트 결함 표시기 3 팬 결함 표시기 8 포트 OK 표시기 4 전원 공급 장치 결함 표시기 9 SIM 보드 정상 표시기(녹색)/SIM 보드 결함 표시기(황갈색) 5 범용 전원 커넥터 10 SIM 로케이터 표시기

전원 공급 장치 표시기

다음 그림은 다음 Disk Shelf의 팬 모듈 표시기가 있는 전원 공급 장치를 보여줍니다.

• Oracle Storage Drive Enclosure DE2-24P

• Oracle Storage Drive Enclosure DE2-24C

그림 2-66  DE2 Disk Shelf 전원 공급 장치 표시기

그림 범례 1 DC 전원 오류 표시기 6 범용 전원 입력 커넥터 2 팬 결함 표시기 7 전원 코드 고정 끈 3 AC 전원 오류 표시기 4 전원 공급 장치 상태 표시기 5 전원 켜짐/꺼짐 스위치

다음 그림은 다음 Disk Shelf의 팬 모듈 표시기가 있는 전원 공급 장치를 보여줍니다.

• Sun Disk Shelf

그림 2-67  Sun Disk Shelf 전원 공급 장치 표시기

그림 범례 1 냉각 팬 상태 표시기 6 전원 코드 고정 끈 2 AC 전원 상태 표시기 7 범용 전원 입력 커넥터 3 DC 전원 상태 표시기 8 오른쪽 배출 암 및 고정 나사 래치 4 전원 공급 장치 상태 표시기 5 전원 켜짐/꺼짐 스위치

Disk Shelf 구성

다음 표는 지원되는 확장 스토리지 Shelf의 부품 번호 및 설명을 보여줍니다.

Oracle Storage Drive Enclosure DE2-24P

표 2-33  Oracle Storage Drive Enclosure DE2-24P의 부품 번호

마케팅 부품 번호 설명 7103910 Drive Enclosure DE2-24P 기본 섀시 7103911 300GB 10Krpm, SAS-2, 2.5" HDD 7103912 900GB 10Krpm, SAS-2, 2.5" HDD 7103915 73GB SSD SAS-2, 2.5" 쓰기 플래시 가속기 7103917 필러 패널, Drive Enclosure DE2-24P

Oracle Storage Drive Enclosure DE2-24C

표 2-34  Oracle Storage Drive Enclosure DE2-24C의 부품 번호

마케팅 부품 번호 설명 7103914 Drive Enclosure DE2-24C 기본 섀시 7103913 3TB 7.2Krpm, SAS-2, 3.5" HDD 7103916 73GB SSD XATO SAS-2, 2.5"(2.5" - 3.5" 드라이브 어댑터) 7103918 필러 패널, Drive Enclosure DE2-24C

Sun Disk Shelf(DS2)

표 2-35  Sun Disk Shelf(DS2)의 부품 번호

마케팅 부품 번호 설명 DS2-0BASE Sun Disk Shelf(DS2) 24x3.5" SAS-2 DS2-HD2T 2TB 7.2Krpm, SAS-2, 3.5" HDD 7101765 3TB 7.2Krpm, SAS-2, 3.5" HDD 7101274 300GB 15Krpm, SAS-2, 3.5" HDD 7101276 600GB 15Krpm, SAS-2, 3.5" HDD 7101197 73GB SSD XATO, 3.5" DS2-LOGFILLER Sun Disk Shelf(DS2) 24x3.5", LOGFiller DS2-4URK-19U Disk Shelf 레일 키트
