Disk Shelf 교체 작업

다음 절차를 수행하여 Disk Shelf를 교체할 수 있습니다.

• 드라이브

• 전원 공급 장치

• I/O 모듈

• SIM 보드

드라이브

Shelf 드라이브는 핫 스왑 가능 구성 요소이므로 Shelf에서 전원을 제거하지 않고 교체할 수 있습니다. 교체용 드라이브의 용량과 유형은 교체할 드라이브와 동일해야 합니다. 결함이 없는 드라이브를 제거할 때 데이터 손실을 방지하려면 제거된 슬롯의 번호를 적은 레이블을 각 드라이브에 붙였다가 올바른 슬롯에 다시 설치하십시오.

결함이 있는 드라이브는 황갈색 LED로 표시됩니다. BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 섹션으로 이동하여 해당 Disk Shelf 행의 앞에 있는 오른쪽 화살표 아이콘( )을 누른 다음 해당 드라이브의 정보 아이콘( )을 눌러 세부 정보를 확인하거나, 로케이터 아이콘( )을 눌러 로케이터 LED를 켜십시오.

드라이브 교체

---

주의  -  즉시 교체품이 없는 경우 구성 요소를 제거하지 마십시오. Disk Shelf는 필러 패널을 포함한 모든 구성 요소가 제자리에 있지 않은 경우 작동해서는 안됩니다. 구성 요소 위치는 Disk Shelf 개요를 참조하십시오.

---

1. 섀시 전면에서 고장난 디스크 드라이브를 찾습니다.
2. 해제 버튼이나 래치를 눌러 드라이브 레버를 풉니다.

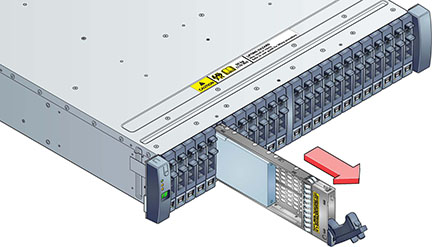

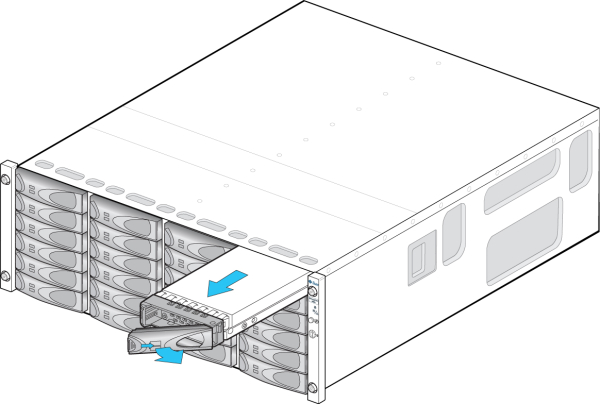

3. 드라이브 레버를 완전히 열어 드라이브의 잠금을 풀고 섀시에서 일부만 꺼냅니다.


   - 또는 -



4. 드라이브 본체의 가운데 부분을 잡고 사용자 위치쪽으로 잡아 당겨 섀시에서 드라이브를 제거합니다.
5. 새 드라이브 레버가 완전히 확장된 위치에 있는지 확인합니다.

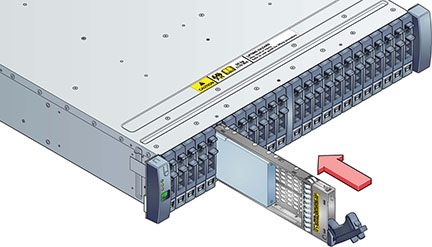

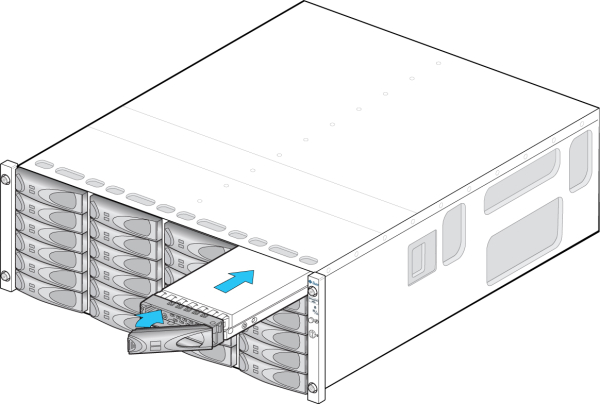

6. 레버의 피벗 포인트 쪽으로 계속 밀면서 드라이브를 섀시 슬롯으로 완전히 밉니다.


   - 또는 -



7. 제자리에 고정될 때까지 드라이브 레버를 눌러 닫습니다. 세로 방향 드라이브의 경우, 제대로 장착되도록 드라이브의 위쪽(주변 드라이브보다 높은 경우)을 아래로 누릅니다. 작동 LED에 준비 상태를 나타내는 녹색 불이 들어옵니다.
8. BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 섹션으로 이동하여 해당 Disk Shelf 행의 앞에 있는 오른쪽 화살표 아이콘( )을 누른 다음 Disk(디스크)를 눌러 새로 설치된 디스크의 디스크 온라인 아이콘( )이 녹색인지 확인합니다.

전원 공급 장치

구성 요소 오류로 인한 서비스 손실을 방지하기 위해 Disk Shelf에는 예비 전원 공급 장치가 있습니다. 한 개의 CRU(자가 교체 가능 장치)에는 각 전원 공급 장치와 하나 이상의 섀시 냉각 팬이 함께 제공됩니다. 전원 공급 장치는 핫 스왑 가능 구성 요소이므로, Disk Shelf에서 전원을 제거하지 않고 한 번에 하나씩 교체할 수 있습니다. 모듈에서 해로운 강력한 에너지가 발생할 수 있으므로 장비 액세스에 대한 교육을 받아 권한이 부여된 개인만 교체해야 합니다.

후면 패널(후면 패널 참조)에 있는 개별 표시기 LED는 전원 공급 장치와 팬의 개별적인 작동 상태를 나타냅니다. 자세한 내용은 후면 패널 그림을 참조하십시오. 결함 구성 요소는 황갈색 LED로 표시되며 관리 BUI에서는 황갈색 아이콘으로 표시됩니다. BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 섹션으로 이동하여 해당 Disk Shelf 행의 앞에 있는 오른쪽 화살표 아이콘( )을 누른 다음 PSU 또는 팬을 선택하여 각 구성 요소에 대한 세부 정보를 확인합니다. 로케이터 아이콘( )눌러 섀시 로케이터 LED가 깜박거리도록 할 수도 있습니다.

전원 공급 장치 교체

---

주의  -  즉시 교체품이 없는 경우 구성 요소를 제거하지 마십시오. Disk Shelf는 필러 패널을 포함한 모든 구성 요소가 제자리에 있지 않은 경우 작동해서는 안됩니다. 구성 요소 위치는 Disk Shelf 개요를 참조하십시오.

---

1. 결함 구성 요소가 있는 섀시와 모듈을 찾습니다.
2. 전원 공급 장치 켜짐/꺼짐 스위치가 "O" 꺼짐 위치에 있는지 확인합니다.
3. 전원 코드 고정 끈을 전원 코드에서 분리하고 전원 공급 장치에서 전원 코드를 뺍니다.

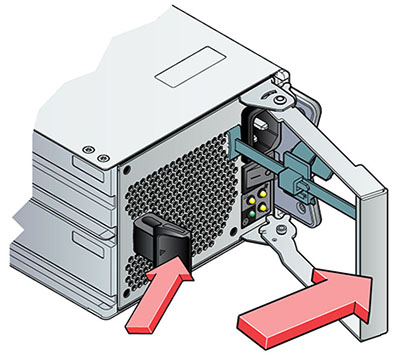

4. 레버/배출 암을 풉니다.

   Oracle Storage Drive Enclosure DE2-24P 또는 DE2-24C:

   래치와 모듈의 반대쪽을 잡고 함께 눌러 레버를 풉니다.




   Sun Disk Shelf:

   엄지와 검지를 이용하여 양쪽의 배출 암 고정 나사를 헐거워질 때까지 풀고 배출 암이 완전히 열릴 때까지 돌립니다.



5. 뒤쪽의 커넥터 핀이 손상되지 않도록 주의하면서 모듈을 섀시에서 잡아당깁니다.

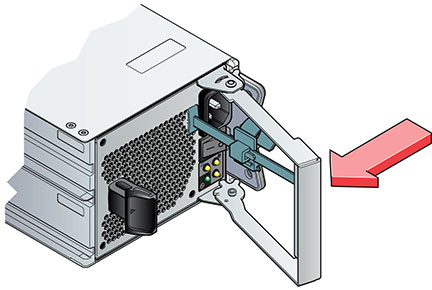

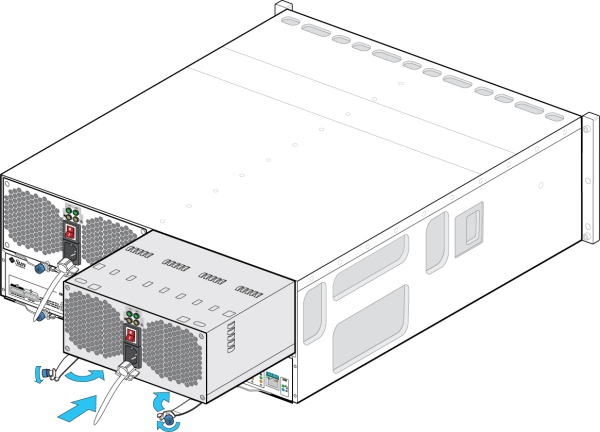

6. 레버/방출 암이 완전히 열린 상태에서 새 모듈이 섀시 백플레인에 닿을 때까지 새 모듈을 섀시 쪽으로 밉니다. 그러면 레버/배출 암이 맞물려집니다.
7. 레버/배출 암을 닫습니다.

   Oracle Storage Drive Enclosure DE2-24P 또는 DE2-24C:

   딸깍 소리가 날 때까지 레버를 밀어 완전히 닫습니다.




   Sun Disk Shelf:

   배출 암을 밀어 완전히 닫은 다음 양쪽 고정 나사를 고정하여 모듈을 섀시에 고정합니다.



8. 전원 공급 장치 켜짐/꺼짐 스위치가 "O" 꺼짐 위치에 있는지 확인합니다.
9. 전원 코드를 새 전원 공급 장치에 꽂은 다음 전원 코드 고정 끈을 전원 코드에 연결합니다.
10. 전원 공급 장치 켜짐/꺼짐 스위치를 "I" 켜짐 위치로 놓습니다. 전원/정상 상태 LED가 녹색으로 계속 켜져 있어야 하고 다른 표시기는 모두 꺼져 있어야 합니다.
11. BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 섹션으로 이동하여 해당 Disk Shelf 행의 앞에 있는 오른쪽 화살표 아이콘( )을 누릅니다. 오류가 있는 경우 PSU 또는 팬을 눌러 팬 모듈이 포함된 새로 설치된 전원 공급 장치의 온라인 아이콘( )이 녹색인지 확인합니다.

I/O 모듈

IOM(I/O 모듈)이 있는 Disk Shelf는 다음과 같습니다.

• Oracle Storage Drive Enclosure DE2-24P

• Oracle Storage Drive Enclosure DE2-24C

SIM 보드와 비슷한 IOM(I/O 모듈)은 핫 스왑 가능 구성 요소이므로 시스템에서 전원을 제거하지 않고 교체할 수 있습니다. 결함이 있는 I/O 모듈은 황갈색 LED로 표시됩니다. BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 섹션으로 이동하여 해당 Disk Shelf 행의 앞에 있는 오른쪽 화살표 아이콘( )을 누른 다음 슬롯을 눌러 세부 정보를 확인하거나, 로케이터 아이콘( )눌러 로케이터 LED를 켜십시오.

I/O 모듈 교체

---

주의  -  즉시 교체품이 없는 경우 구성 요소를 제거하지 마십시오. Disk Shelf는 필러 패널을 포함한 모든 구성 요소가 제자리에 있지 않은 경우 작동해서는 안됩니다. 구성 요소 위치는 Disk Shelf 개요를 참조하십시오.

---

1. Disk Shelf의 뒷면에서 고장난 I/O 모듈을 찾습니다.
2. I/O 모듈 인터페이스 케이블에 레이블을 표시하고 케이블을 분리합니다.

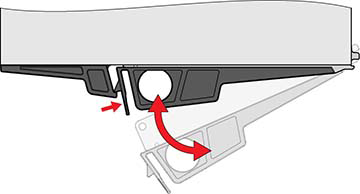

3. 엄지와 검지를 이용하여 레버 구멍 쪽으로 해제 버튼을 눌러 레버를 풉니다.

4. 뒤쪽의 커넥터 핀이 손상되지 않도록 주의하면서 레버를 잡고 I/O 모듈을 제거합니다.
5. 새 I/O 모듈의 레버를 열림 상태로 두고 커넥터 핀에 주의하면서 I/O 모듈을 Disk Shelf 쪽으로 밉니다.
6. 딸깍 소리가 날 때까지 레버를 밀어 완전히 닫습니다.
7. 인터페이스 케이블을 원래 위치에 다시 연결합니다.
8. I/O 모듈의 부트 프로세스가 완료될 때까지 60초 정도 기다립니다. 전원 LED가 녹색으로 계속 켜져 있어야 하며 결함/위치 LED는 꺼져 있어야 합니다. 인터페이스 케이블이 연결된 SAS-2 포트마다 4개의 작동 LED가 모두 녹색으로 계속 켜져 있어야 합니다.
9. BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 섹션으로 이동하여 해당 Disk Shelf 행의 앞에 있는 오른쪽 화살표 아이콘( )을 누른 다음 슬롯을 눌러 새로 설치된 I/O 모듈의 I/O 모듈 온라인 아이콘( )이 녹색인지 확인합니다.

SIM 보드

SIM 보드가 있는 Disk Shelf는 다음과 같습니다.

• Sun Disk Shelf

I/O 모듈과 비슷한 SIM 보드는 핫 스왑 가능 구성 요소이므로 시스템에서 전원을 제거하지 않고 교체할 수 있습니다. SIM 보드는 여러 경로에 있으므로, 파란색 SIM 정상 표시기의 상태와 관계없이 언제든지 SIM 보드 중 하나를 제거할 수 있습니다. 결함이 있는 SIM 보드는 황갈색 LED로 표시됩니다. BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 섹션으로 이동하여 해당 Disk Shelf 행의 앞에 있는 오른쪽 화살표 아이콘( )을 누른 다음 슬롯을 눌러 세부 정보를 확인하거나, 로케이터 아이콘( )눌러 로케이터 LED를 켜십시오.

SIM 보드 교체

---

주의  -  즉시 교체품이 없는 경우 구성 요소를 제거하지 마십시오. Disk Shelf는 필러 패널을 포함한 모든 구성 요소가 제자리에 있지 않은 경우 작동해서는 안됩니다. 구성 요소 위치는 Disk Shelf 개요를 참조하십시오.

---

1. 디스크 트레이의 뒷면에서 고장난 SIM을 찾습니다.
2. 트레이 인터페이스 케이블에 레이블을 표시하고 케이블을 분리합니다.
3. 두 손을 이용하여 SAS 케이블을 분리합니다. 한 손으로는 커넥터의 금속 본체를 잡고 다른 한손으로는 탭을 꽉 잡아 커넥터 본체 쪽으로 조심스럽게 당긴 다음 커넥터 본체를 바깥쪽으로 당겨 격벽에서 꺼냅니다. 탭을 커넥터 본체와 평행이 아닌 다른 방향으로 비틀거나 잡아당기지 마십시오. 그럴 경우 탭이 부러질 수 있습니다. 탭이 부러진 경우 날카로운 작은 물체(예: 끝이 뾰족한 스크루드라이버)를 이용하여 커넥터 셸 위쪽에 있는 금속 스프링을 들어 고정 장치를 풉니다.
4. 엄지와 검지를 이용하여 두 개의 배출 암 고정 나사를 풉니다. 손으로 풀기에 고정 나사가 너무 꽉 조여 있는 경우 2번 십자 스크루드라이버를 사용하여 나사를 각각 풉니다.

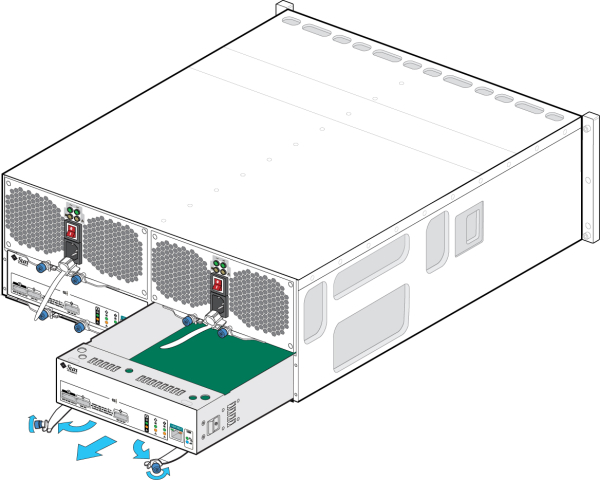

5. 각 배출기 탭을 바깥쪽으로 잡아 당겨 한쪽에 둔 다음 SIM을 해제하고 섀시에서 일부만 꺼냅니다.

6. SIM 보드의 가운데 부분을 잡고 슬롯 밖으로 밉니다.
7. 배출기 암을 완전히 연 상태에서 새 SIM 보드를 열린 슬롯에 맞추고 배출기 암이 트레이 커넥터에 닿아 닫힐 때까지 트레이 쪽으로 밉니다.

8. 두 개의 배출기 암이 SIM 보드 패널과 닿아 보드에 고정될 때까지 배출기 암을 돌립니다.
9. 양쪽 고정 나사를 조여 보드를 고정합니다.
10. SAS 인터페이스 케이블을 원래 위치에 다시 연결합니다.
11. SIM 보드의 부트 프로세스가 완료될 때까지 60초 정도 기다립니다. 전원 LED가 녹색으로 계속 켜져 있어야 하며 SIM 위치 LED는 꺼져 있어야 합니다.
12. BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 섹션으로 이동하여 해당 Disk Shelf 행의 앞에 있는 오른쪽 화살표 아이콘( )을 누른 다음 슬롯을 눌러 새로 설치된 SIM 보드의 SIM 보드 온라인 아이콘( )이 녹색인지 확인합니다.
