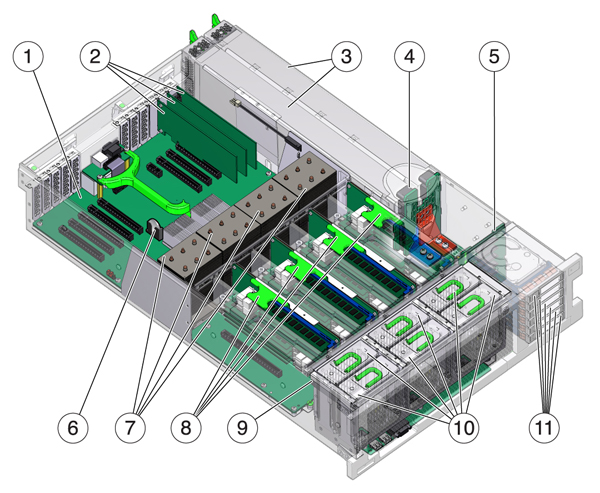

컨트롤러 구성 요소는 다음 그림에 표시되며 표에서 식별됩니다.

그림 2-48  7420 컨트롤러 구성 요소

image:7420 컨트롤러 I/O 구성 요소를 보여주는 그림
그림 범례
1 마더보드
7 CPU 및 방열판
2 로우 프로파일 PCIe 카드
8 메모리 라이저
3 전원 공급 장치
9 팬 보드
4 전원 공급 장치 백플레인
10 팬 모듈
5 드라이브 백플레인
11 부트 드라이브 및 SSD
6 시스템 리튬 배터리

CPU 및 메모리

7420 컨트롤러에서 지원하는 구성은 다음과 같습니다.


주 -  적절한 냉각을 위해 빈 CPU 소켓에는 메모리 라이저 필러가 설치되어 있어야 합니다.

이전 7420 컨트롤러 구성은 2개 또는 4개의 (1.86GHz 또는 2.00GHz) CPU를 지원하며, 각 CPU에는 2개의 메모리 라이저가 필요합니다. 각 라이저에는 4개 또는 8개의 4GB 또는 8GB DDR3 DIMM이 설치되어 있으며, CPU가 2개일 경우 최대 256GB의 메모리를 수용할 수 있고 CPU가 4개일 경우 최대 512GB를 수용할 수 있습니다.

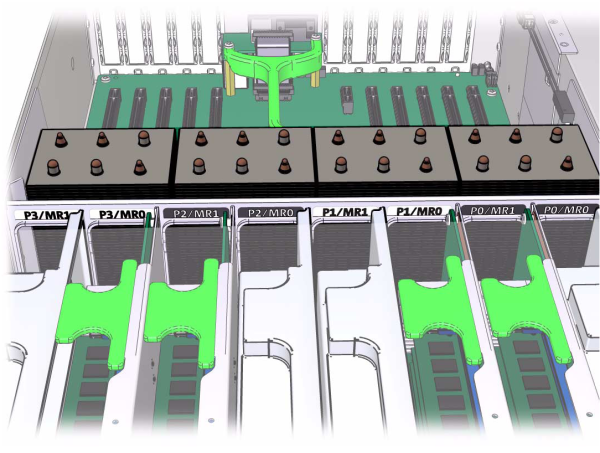

그림 2-49  7420 컨트롤러 메모리 라이저

image:7420 컨트롤러 메모리 라이저를 보여주는 그림

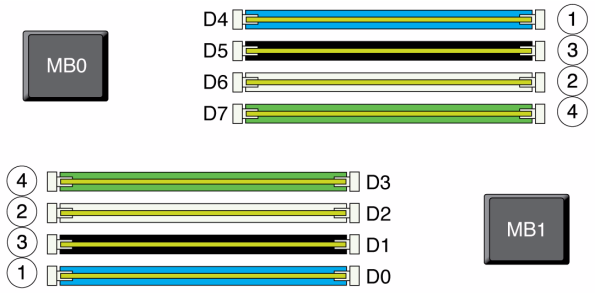

DIMM 배치 정보는 덮개에 있는 서비스 레이블을 참조하십시오. 모든 메모리 라이저에서 D0, D2, D4, D6 슬롯은 채워져 있어야 하며, 선택적으로 D1, D3, D5, D7 슬롯은 설치된 모든 메모리 라이저에서 그룹으로 채워질 수 있습니다. 시스템의 모든 DIMM은 동일해야 합니다.

그림 2-50  7420 컨트롤러 CPU 및 메모리

image:7420 컨트롤러 CPU 및 메모리를 보여주는 그림

어플라이언스 로그 및 Maintenance(유지 관리) > Hardware(하드웨어) 보기의 DIMM 이름은 /SYS/MB/P0/D7과 같은 전체 이름으로 표시됩니다.

팬 모듈

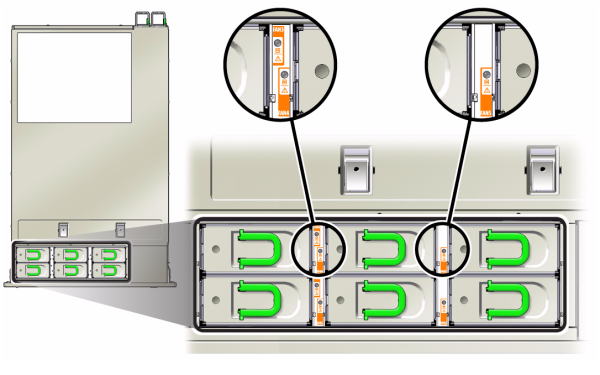

다음 그림에는 스토리지 컨트롤러의 팬 모듈 및 팬 모듈 LED가 표시되어 있습니다. 다음 LED는 팬 모듈 결함이 발견될 경우에 켜집니다.

그림 2-51  7420 컨트롤러 팬 모듈 LED

image:7420 컨트롤러 팬 모듈 LED를 보여주는 그림

팬 결함으로 인해 시스템 작동 온도가 상승한 경우 시스템 과열 LED가 켜질 수 있습니다.

NIC/HBA 옵션

이 표에서는 독립형 및 클러스터 구성의 NIC/HBA PCIe 카드 옵션에 대해 설명합니다.

표 2-30  7420 컨트롤러 NIC/HBA 옵션
마케팅 부품 번호
설명
제조 부품 번호
SGX-SAS6-INT-Z
8 포트 6Gb/s SAS-2 내부 HBA
7054001
SG-XPCIE2FC-QF8-Z
2 포트 8Gb FC HBA
371-4325-02
SG-XPCIESAS-GEN2-Z
2 포트 SAS (x4) 외부 HBA
F375-3609-03
7105394
EU 국가의 경우 2 포트 SAS (x4) 외부 HBA
7059331
X4446A-Z-N
4 포트 GigE UTP
7054739
X4242A
2 포트 CX2 4xQDR, HCA
594-6776-01
X1109A-Z
2 포트 10GbE SFP+ NIC
7051223
X2129A
XCVRm 850NM, 1/10GPS, Short Reach, SFP
7015839
X5562A-Z
10GbE/1GbE SFP+ 트랜시버, LR
594-6689-01

PCIe 옵션

7420 컨트롤러에는 10개의 PCIe 슬롯이 있습니다. 이 표에서는 독립형 구성과 클러스터 구성의 기본 및 선택적 PCIe 카드 슬롯에 대해 설명합니다.


주 -  7420 M2는 슬롯 0(SAS-2 내부 HBA용)과 슬롯 1 및 8(2개의 SAS-2 외부 HBA용)을 예약합니다.
표 2-31  7420 컨트롤러 PCIe 옵션
슬롯
제조 부품 번호
설명
최대값
참고
0
7054001
8 포트 6Gb/s SAS-2 내부 HBA
1
7420 M2의 슬롯 0은 SAS-2 내부 HBA용으로 예약되어 있습니다.
0
371-4325-02
8Gb 2 포트 FC HBA
6
7420 컨트롤러에 대한 선택적 FC 대상 또는 개시자(백업)
0
7051223
2 포트 광 10GbE NIC
6
7420 컨트롤러에 대한 선택적 권장 프론트 엔드
0
7054739
4 포트 구리 NIC
6
7420 컨트롤러에 대한 선택적 권장 프론트 엔드
1
F375-3609-03(EU 국가의 경우 7059331)
2 포트 SAS 외부 HBA
6
기본 구성(최소값 2)
2
F375-3609-03(EU 국가의 경우 7059331)
2 포트 SAS 외부 HBA
6
추가 선택적 백엔드
2
7054739
4 포트 구리 NIC
6
선택적 권장 프론트 엔드
2
371-4325-02
8Gb DP FC HBA
6
선택적 FC 대상 또는 개시자(백업)
2
375-3606-03
CX1 InfiniBand HCA
4
선택적 권장 프론트 엔드
2
7051223
2 포트 광 10GE NIC
6
선택적 권장 프론트 엔드
2
375-3696-01
CX2 InfiniBand HCA
4
선택적 권장 프론트 엔드
3
F375-3609-03(EU 국가의 경우 7059331)
2 포트 SAS 외부 HBA
6
추가 선택적 백엔드
3
7054739
4 포트 구리 NIC
6
선택적 권장 프론트 엔드
3
371-4325-02
8Gb 2 포트 FC HBA
6
선택적 FC 대상 또는 개시자(백업)
3
375-3606-03
CX1 InfiniBand HCA
4
선택적 권장 프론트 엔드
3
7051223
2 포트 광 10GE NIC
6
선택적 권장 프론트 엔드
3
375-3696-01
CX2 InfiniBand HCA
4
선택적 권장 프론트 엔드
4
7054739
4 포트 구리 NIC
6
선택적 권장 프론트 엔드
4
375-3606-03
CX1 InfiniBand HCA
4
선택적 권장 프론트 엔드
4
7051223
2 포트 광 10GE NIC
6
선택적 권장 프론트 엔드
4
371-4325-02
8Gb 2 포트 FC HBA
6
선택적 FC 대상 또는 개시자(백업)
4
375-3696-01
CX2 InfiniBand HCA
4
선택적 권장 프론트 엔드
C
7056175
클러스터 컨트롤러 200
1
클러스터 기본 구성
5
7054739
4 포트 구리 NIC
6
선택적 권장 프론트 엔드
5
375-3606-03
CX1 InfiniBand HCA
4
선택적 권장 프론트 엔드
5
7051223
2 포트 광 10GE NIC
6
선택적 권장 프론트 엔드
5
371-4325-02
8Gb 2 포트 FC HBA
6
선택적 FC 대상 또는 개시자(백업)
5
375-3696-01
CX2 InfiniBand HCA
4
선택적 권장 프론트 엔드
6
F375-3609-03(EU 국가의 경우 7059331)
2 포트 SAS 외부 HBA
6
추가 선택적 백엔드
6
7054739
4 포트 구리 NIC
6
선택적 권장 프론트 엔드
6
371-4325-02
8Gb 2 포트 FC HBA
6
선택적 FC 대상 또는 개시자(백업)
6
375-3606-03
CX1 InfiniBand HCA
4
선택적 권장 프론트 엔드
6
7051223
2 포트 광 10GE NIC
6
선택적 권장 프론트 엔드
6
375-3696-01
CX2 InfiniBand HCA
4
선택적 권장 프론트 엔드
7
F375-3609-03(EU 국가의 경우 7059331)
DP SAS 외부 HBA
6
추가 선택적 백엔드
7
7054739
4 포트 구리 NIC
6
선택적 권장 프론트 엔드
7
371-4325-02
8Gb 2 포트 FC HBA
6
선택적 FC 대상 또는 개시자(백업)
7
375-3606-03
CX1 InfiniBand HCA
4
선택적 권장 프론트 엔드
7
7051223
2 포트 광 10GE NIC
6
선택적 권장 프론트 엔드
7
375-3696-01
CX2 InfiniBand HCA
4
선택적 권장 프론트 엔드
8
F375-3609-03(EU 국가의 경우 7059331)
2 포트 SAS 외부 HBA
6
기본 구성(최소값 2)
9
371-4325-02
8Gb 2 포트 FC HBA
6
선택적 FC 대상 또는 개시자(백업)
9
7051223
2 포트 광 10GbE NIC
6
선택적 권장 프론트 엔드
9
7054739
4 포트 구리 NIC
6
선택적 권장 프론트 엔드

PCIe 슬롯 순서

기본 7420 구성에 추가 PCIe 카드를 설치하는 경우 특정 순서로 카드를 추가해야 합니다.


주 -  7420 M2는 슬롯 0(SAS-2 내부 HBA용)과 슬롯 1 및 8(2개의 SAS-2 외부 HBA용)을 예약합니다(PCIe 옵션 참조).

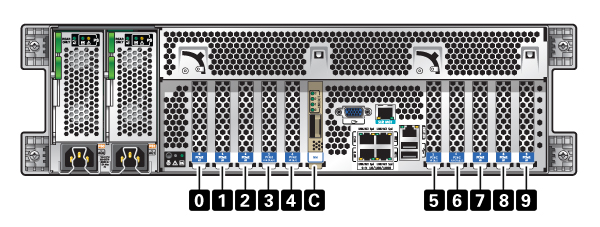

그림 2-52  7420 컨트롤러 PCIe 카드 및 슬롯 순서

image:7420 컨트롤러 PCIe 카드 및 슬롯 순서를 보여주는 그림

다음 순서로 선택적 PCIe 카드를 설치합니다.

표 2-32  7420 컨트롤러 선택적 PCIe 카드 및 슬롯 순서
PCIe 카드
슬롯 순서
1. SAS-2 외부 HBA
슬롯 2, 7, 3, 6
2. 8Gb FC HBA
슬롯 9
추가 FC HBA가 마지막으로 설치됩니다.
3. InfiniBand HCA
슬롯 7, 2, 6, 3, 5, 4
4. 10Gb 이더넷
슬롯 7, 2, 6, 3, 5, 4, 0(7420 M2의 경우 사용할 수 없음), 9
5. 쿼드 1Gb 이더넷
슬롯 7, 2, 6, 3, 5, 4, 0(7420 M2의 경우 사용할 수 없음), 9
6. 나머지 8Gb FC HBA
슬롯 7, 2, 6, 3, 5, 4, 0(7420 M2의 경우 사용할 수 없음)
