컨트롤러 개요

ZS3-2 컨트롤러는 Intel Xeon 프로세서가 탑재된 엔터프라이즈급 랙 마운트 x86 시스템으로, 높은 성능과 확장 공간을 위해 컴팩트 2U 풋프린트 내에 확장 가능한 PCIe 슬롯과 DIMM 슬롯 16개를 갖추고 있습니다.

표 2-1  ZS3-2 컨트롤러 기능
CPU
메모리
Readzilla
부트 드라이브
PCIe 슬롯
HBA
2x8코어, 2.1GHz
256GB 16x16GB
512GB 16x32GB
1-4 1.6TB SAS-2 SSD
2x2.5인치 900GB SAS-2
전용 2개, 사용 가능 4개
4 포트(4x4) SAS-2 6Gb/s 외부

최신 구성 요소 사양은 제품 사이트(http://www.oracle.com/us/products/servers-storage/storage/nas/overview/index.htmlhttp://www.oracle.com/us/products/servers-storage/storage/nas/overview/index.html)를 참조하십시오.

전면 패널

ZS3-2 컨트롤러 드라이브 슬롯 및 전면 패널 구성 요소는 다음 그림에 나와 있습니다.

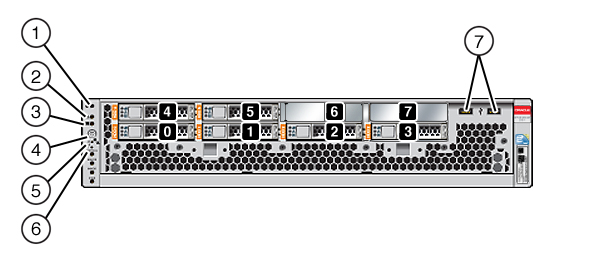

그림 2-1  ZS3-2 컨트롤러 전면 패널

image:ZS3-2 컨트롤러 전면 패널을 보여주는 그림

드라이브 슬롯 0과 1에는 미러링된 900GB SAS-2 부트 드라이브가 두 개 있습니다. 최대 4개의 1.6TB 읽기 최적화된 플래시(Readzilla) SSD(반도체 드라이브)가 순서대로 2 - 5 슬롯을 차지합니다. 슬롯 6과 7은 비어 있으며 드라이브 필러가 있어야 합니다.

그림 범례
1 로케이터 LED/버튼(흰색)
5 서비스 프로세서 OK LED(녹색)
2 서비스 작업 요청 LED(황갈색)
6 팬/CPU/메모리 서비스 필요 LED
3 전원/OK LED(녹색)
7 USB 2.0 포트
4 전원 버튼


주 -  팬/CPU/메모리 서비스 필요 LED 아래의 LED는 현재 사용되지 않습니다.

후면 패널

ZS3-2 컨트롤러 PCIe 슬롯 및 후면 패널 구성 요소는 다음 그림에 나와 있습니다.

그림 2-2  ZS3-2 컨트롤러 후면 패널

image:ZS3-2 컨트롤러 후면 패널을 보여주는 그림
그림 범례
1 SAS-2 HBA(슬롯 1)
7 AC 전원 공급 장치 PS1(위쪽), PS0 (아래쪽)
13 알람 포트, DB-15 커넥터
2 4x4 SAS-2 6Gb/s HBA(슬롯 2)
8 시스템 상태 LED
14-16 클러스터 I/O 포트
3 PCIe 슬롯 3
9 USB 2.0 포트
17 10기가비트 이더넷 포트
4 PCIe 슬롯 4
10 SP 15핀 VGA 비디오 포트
18 섀시 접지 포스트
5 PCIe 슬롯 5
11 직렬 관리 포트
6 PCIe 슬롯 6
12 네트워크 관리 포트


주 -  3개의 클러스터 I/O 포트(0, 1 및 GigE)가 클러스터 상호 연결 전용으로 예약되어 있습니다.
4x4 SAS-2 HBA

4x4 SAS-2 HBA(ZS3-2의 PCIe 슬롯 2에 설치됨)는 외부 DE2 및 Sun Disk Shelf에 대한 연결을 제공합니다. 다음 그림에 표시된 것과 같이, HBA 포트는 왼쪽에서 오른쪽으로 0-3의 번호가 매겨져 있습니다.

그림 2-3  ZS3-2 컨트롤러 4x4 SAS-2 HBA 포트 번호

image:ZS3-2 컨트롤러 4x4 SAS-2 HBA 포트 번호를 보여주는 그림

추가 4x4 SAS-2 HBA가 있는 컨트롤러의 경우 슬롯 배치는 PCIe 옵션을 참조하십시오.

직렬 관리 커넥터

직렬 관리 커넥터(SER MGT)는 RJ-45 포트로, SP(서비스 프로세서) 콘솔에 대한 단말기 연결을 제공합니다.

그림 2-4  ZS3-2 컨트롤러 직렬 관리 포트

image:ZS3-2 컨트롤러 직렬 관리 포트를 보여주는 그림
네트워크 관리 커넥터

네트워크 관리 커넥터(NET MGT)는 RJ-45 포트로, SP 콘솔에 대한 대체 단말기 인터페이스를 제공합니다.

그림 2-5  ZS3-2 컨트롤러 네트워크 관리 포트

image:ZS3-2 컨트롤러 네트워크 관리 포트를 보여주는 그림
이더넷 포트

ZS3-2에는 NET 3, NET 2, NET 1 및 NET 0으로 표시된 4개의 RJ-45 10기가비트 이더넷(10GbE) 네트워크 커넥터가 후면 패널의 왼쪽에서 오른쪽 순서대로 있습니다. 포트는 100Mbit/초, 1000Mbit/초 또는 10Gbit/초의 속도로 작동합니다. 이러한 포트를 사용하여 어플라이언스를 네트워크에 연결할 수 있습니다.

그림 2-6  ZS3-2 컨트롤러 이더넷 포트

image:ZS3-2 컨트롤러 이더넷 포트를 보여주는 그림

이 표에 설명된 것과 같이, 각 NET 포트 위에 있는 LED는 각 포트의 링크/작동(왼쪽) 및 속도(오른쪽) 표시기입니다.

표 2-2  ZS3-2 이더넷 포트 LED 설명
연결 유형
EEE 용어
속도 LED 색상
전송 속도
고속 이더넷
100BASE-TX
꺼짐
100Mbit/초
기가비트 이더넷
1000BASE-T
황갈색
1000Mbit/초
10기가비트 이더넷
10GBASE-T
녹색
10000Mbit/초
클러스터 I/O 포트

2개의 클러스터 직렬 포트(0 및 1)와 1개의 이더넷 포트가 클러스터 구성을 형성하는 컨트롤러 2개의 통신을 제공합니다. 케이블을 연결하여 클러스터를 구성하는 방법은 Oracle ZFS Storage Appliance 관리 설명서 의 클러스터 노드 케이블 연결을 참조하십시오.

그림 2-7  ZS3-2 컨트롤러 클러스터 I/O 포트: 직렬 0, 직렬 1, 이더넷

image:ZS3-2 컨트롤러 클러스터 I/O 포트: 직렬 0, 직렬 1, 이더넷을 보여주는 그림

Caution

주의  -  클러스터 직렬 포트(0 및 1)에서 RJ-45 케이블을 분리할 때는 RJ-45 내부함이 손상되지 않도록 특히 주의하십시오. 클러스터 직렬 포트에서 RJ-45 케이블을 제대로 분리하려면 다음 작업을 수행하십시오.


클러스터 직렬 포트에서 RJ-45 케이블 분리

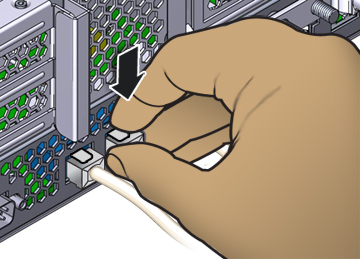

  1. 검지를 이용하여 RJ-45 해제 탭을 꼭 누릅니다. 탭이 포트에서 완전히 풀려야 합니다.
    image:클러스터 직렬 포트에서 RJ-45 케이블을 올바르게 분리하는 방법을 보여주는 그림

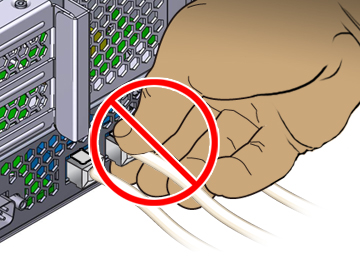

  2. 엄지와 중지를 이용하여 약간 아래쪽으로 누르면서 포트에서 플러그를 뽑습니다. 플러그를 위쪽으로 당겨 뽑거나 아래 그림과 같이 플러그 아래에서 손가락으로 해제 탭을 꽉 잡지 마십시오.
    image:클러스터 직렬 포트에서 RJ-45 케이블을 분리하지 않는 방법을 보여주는 그림
