섀시 - Oracle® ZFS Storage Appliance 고객 서비스 설명서

그림 범례
`1` 로케이터 LED 및 버튼(흰색)	`7` PS(전원 공급 장치) 서비스 필요 LED	`13` SSD 2(선택 사양)
`2` 서비스 필요 LED(황갈색)	`8` 과열 경고 LED	`14` SSD 3(선택 사양)
`3` 전원/OK LED(녹색)	`9` USB 2.0 커넥터	`15` SSD 4(선택 사양)
`4` 전원 버튼	`10` DB-15 비디오 커넥터	`16` SSD 5(선택 사양)
`5` SP(서비스 프로세서) OK LED(녹색)	`11` 부트 드라이브 0(미러링됨)
`6` 팬/CPU/메모리 서비스 필요 LED	`12` 부트 드라이브 1(미러링됨)

시스템 드라이브

미러링된 쌍으로 구성된 7420 M2의 슬롯 0 및 1에는 2개의 900GB SAS-2 시스템 부트 드라이브가 있습니다. 최대 4개의 1.6TB SAS-2 Readzilla SSD는 슬롯 2 - 5를 순서대로 채울 수 있습니다. 7420 M2 클러스터에서 각 컨트롤러에 설치된 SSD(반도체 드라이브) 수는 다를 수 있습니다.

미러링된 쌍으로 구성된 7420 컨트롤러의 슬롯 0 및 1에는 2개의 500GB SATA 시스템 부트 드라이브가 있습니다. 선택적으로 0, 2, 3 또는 4개의 512GB SSD가 슬롯 2 - 5를 순서대로 채울 수 있습니다. 7420 클러스터에서 두 컨트롤러에 설치된 SSD 수는 일치해야 합니다.

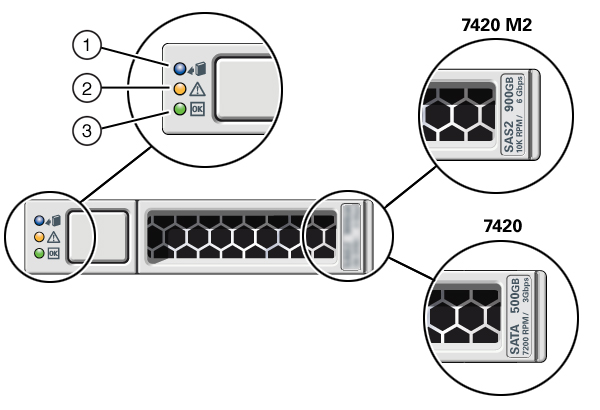

그림 2-44 7420 컨트롤러 시스템 드라이브

그림 범례
`1` 위치(흰색)	`2` 서비스 작업 요청 LED(황갈색)	`3` 정상/작동(녹색)

후면 패널

다음 그림은 컨트롤러의 후면 패널을 보여줍니다. 기본 구성 HBA는 이 그림에 표시되어 있지 않습니다.

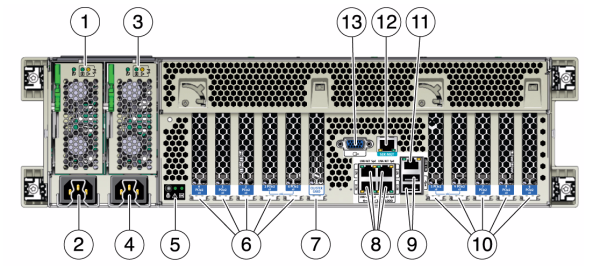

그림 2-45 7420 컨트롤러 후면 패널

그림 범례
`1` 전원 공급 장치 0 상태 LED 정상: 녹색 전원 공급 장치 실패: 황갈색 AC 정상: 녹색	`8` 네트워크(NET) 10/100/1000포트: NET0-NET3
`2` 전원 공급 장치 0 AC 입력	`9` USB 2.0 포트
`3` 전원 공급 장치 1 상태 LED 정상: 녹색 전원 공급 장치 실패: 황갈색 AC 정상: 녹색	`10` PCIe 슬롯 5-9
`4` 전원 공급 장치 1 AC 입력	`11` 네트워크 관리(NET MGT) 포트
`5` 시스템 상태 LED 전원: 녹색, 주의: 황갈색, 위치: 흰색	`12` 직렬 관리(SER MGT) 포트
`6` PCIe 슬롯 0-4	`13` DB-15 비디오 커넥터
`7` 클러스터 카드 슬롯

커넥터

직렬 관리 커넥터(SER MGT)는 RJ-45 커넥터로, SP 콘솔에 대한 단말기 연결을 제공합니다.

그림 2-46 7420 컨트롤러 직렬 관리 포트

네트워크 관리 커넥터(NET MGT)는 RJ-45 커넥터로, SP 콘솔에 대한 LAN 인터페이스를 제공합니다.

그림 2-47 7420 컨트롤러 네트워크 관리 포트

10/100/1000 Mbit/초에서 작동하는 마더보드에는 4개의 RJ-45 기가비트 이더넷 커넥터(NET0, NET1, NET2, NET3)가 있습니다. 이러한 네트워크 인터페이스는 사용하기 전에 구성해야 합니다.

전기 사양

다음 목록은 7420 컨트롤러의 전기 사양을 보여줍니다.

주 - 나열된 전력 소비량은 전원 공급 장치의 최대 정격 전력 소비량이며 어플라이언스의 실제 정격 전력 소비량이 아닙니다.

입력

공칭 주파수: 50/60Hz
AC 작동 범위: 100~127VAC(CPU 2개) 및 200~240VAC(CPU 2~4개)
최대 전류 AC RMS: 12A @ 100 VAC / 12A @ 200 VAC

전력 소모량

최대 소비 전력: 1800W
최대 열 출력: 6143BTU/시
볼트 암페어 정격: 1837 VA @ 240 VAC, 0.98P.F.
