컨트롤러 개요

ZS3-4 컨트롤러를 단일 컨트롤러 또는 2개의 컨트롤러로 구성하여 고가용성 클러스터 구성을 만들 수 있습니다. 다음 표에서는 구성 옵션에 대해 설명합니다.

표 2-8  ZS3-4 컨트롤러 기능
마케팅 부품 번호
CPU
메모리
Readzilla SAS-2
부트 드라이브 SAS-2
HBA SAS-2
소프트웨어 버전(최소)
7105725
4x10코어, 2.40GHz
1TB(16GB DIMM)
1.6TB 4개
900GB 2개
4X4 포트
2013.1.0

최신 구성 요소 사양은 제품 사이트(http://www.oracle.com/us/products/servers-storage/storage/unified-storage/index.htmlhttp://www.oracle.com/us/products/servers-storage/storage/unified-storage/index.html)를 참조하십시오.

섀시 치수

ZS3-4 컨트롤러 섀시는 표준 장비 랙에 적합하며 세로로 3개의 랙 장치(3RU)를 차지합니다. 섀시 치수는 다음과 같습니다.

표 2-9  ZS3-4 컨트롤러 치수
치수
측정값
치수
측정값
높이
13.3cm/5.25인치
깊이
70.6cm/27.8인치
너비
43.7cm/17.19인치
무게
16.36kg/96파운드

전면 패널

그림 2-13  ZS3-4 컨트롤러 전면 패널

image:ZS3-4 컨트롤러 전면 패널을 보여주는 그림
그림 범례
1 로케이터 LED 및 버튼(흰색)
9 USB 2.0 커넥터
2 서비스 필요 LED(황갈색)
10 DB-15 비디오 커넥터
3 전원/OK LED(녹색)
11 부트 드라이브 0
4 전원 버튼
12 부트 드라이브 1(필수)
5 SP(서비스 프로세서) OK LED(녹색)
13 반도체 드라이브 2(선택 사양)
6 팬/CPU/메모리 서비스 필요 LED
14 반도체 드라이브 3(선택 사양)
7 PS(전원 공급 장치) 서비스 필요 LED
15 반도체 드라이브 4(선택 사양)
8 과열 경고 LED
16 반도체 드라이브 5(선택 사양)

시스템 드라이브

미러링된 쌍으로 구성된 ZS3-4 컨트롤러의 슬롯 0 및 1에는 2개의 900GB SAS-2 시스템 부트 드라이브가 있습니다. 최대 4개의 1.6TB SAS-2 Readzilla SSD는 슬롯 2 - 5를 순서대로 채울 수 있습니다.

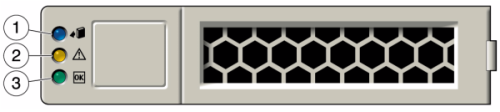

그림 2-14  ZS3-4 컨트롤러 시스템 드라이브

image:ZS3-4 컨트롤러 시스템 드라이브를 보여주는 그림
그림 범례
1 위치(흰색)
2 서비스 작업 요청 LED(황갈색)
3 정상/작동(녹색)

후면 패널

다음 그림은 후면 패널을 보여줍니다. 기본 구성 HBA는 이 그림에 표시되어 있지 않습니다.

그림 2-15  ZS3-4 컨트롤러 후면 패널

image:ZS3-4 컨트롤러 후면 패널을 보여주는 그림
그림 범례
1 전원 공급 장치 0 상태 LED 정상: 녹색 전원 공급 장치 실패: 황갈색 AC 정상: 녹색
8 네트워크(NET) 10/100/1000포트: NET0-NET3
2 전원 공급 장치 0 AC 입력
9 USB 2.0 포트
3 전원 공급 장치 1 상태 LED 정상: 녹색 전원 공급 장치 실패: 황갈색 AC 정상: 녹색
10 PCIe 슬롯 5-9
4 전원 공급 장치 1 AC 입력
11 네트워크 관리(NET MGT) 포트
5 시스템 상태 LED 전원: 녹색, 주의: 황갈색, 위치: 흰색
12 직렬 관리(SER MGT) 포트
6 PCIe 슬롯 0-4
13 DB-15 비디오 커넥터
7 클러스터 카드 슬롯

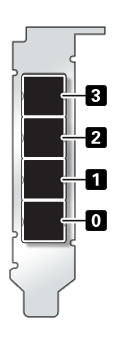

4x4 SAS-2 HBA

4x4 SAS-2 HBA(ZS3-4에 설치됨)는 외부 DE2 및 Sun Disk Shelf에 대한 연결을 제공합니다. HBA 포트는 맨 위에서 맨 아래 순서로 3-0의 번호가 매겨져 있습니다.

그림 2-16  ZS3-4 컨트롤러 4x4 SAS-2 HBA 포트 번호

image:ZS3-4 컨트롤러 4x4 SAS-2 HBA 포트 번호를 보여주는 그림

슬롯 배치는 PCIe 옵션을 참조하십시오.

전기 사양

다음 목록은 컨트롤러의 전기 사양을 보여줍니다.


주 -  나열된 전력 소비량은 전원 공급 장치의 최대 정격 전력 소비량입니다. 해당 소비량은 어플라이언스의 실제 정격 전력 소비량이 아닙니다.

입력

전력 소모량
