섀시 개요

Sun ZFS Storage 7320은 스토리지 컨트롤러 한 개 또는 두 개(고가용성 클러스터 구성)로 구성됩니다. 단일 구성과 클러스터 구성 모두 1 - 6개의 Disk Shelf를 지원합니다.

7320 컨트롤러 기본 구성은 CPU 두 개, 내장 4 x 1Gb/s 프론트 엔드 GigE 포트, 예비 전원 공급 장치, 확장 프론트 엔드 지원을 위한 NIC 옵션, 테이프 백업, InfiniBand, 스토리지 확장을 위한 이중 포트 SAS HBA로 구성됩니다.

CPU는 4개의 코어 프로세서가 장착된 Intel Xeon 5600 시리즈, 2.40GHz, 80W입니다. 표준 메모리 구성은 96GB, 6 x 8GB DDR3-1333 저압(LV) DIMMS(CPU당)입니다. CPU당 9 x 8GB DDR3-1333 LV DIMM(CPU 2개의 경우 총 18 x 8GB)을 사용하여 메모리를 144GB로 업그레이드할 수 있습니다. 이전 버전의 7320 컨트롤러에는 24GB(기본), 48GB 또는 72GB 메모리 옵션이 포함되었습니다. 클러스터 구성의 경우 단순히 두 개의 서버를 사용하며 서버 간 하트비트 연결을 위해 각 서버에 클러스터 카드를 사용합니다.

사용자가 액세스할 수 있는 모든 스토리지는 서버 외부에 있는 1 - 6개의 Disk Shelf에서 제공합니다. RAID 기능은 소프트웨어에서 관리합니다. 18GB SAS-1 SSD( 7320 SAS-2)는 고성능 쓰기 캐시(LogZilla라고 함) 또는 ZIL(ZFS 계획 로그) 장치에 사용되며, Disk Shelf에 있는 24개의 드라이브 중 최대 4개의 드라이브 대신 사용됩니다. 나머지 20개 드라이브는 스토리지에 사용할 수 있습니다.

최신 구성 요소 사양은 제품 사이트(http://www.oracle.com/us/products/servers-storage/storage/unified-storage/index.htmlhttp://www.oracle.com/us/products/servers-storage/storage/unified-storage/index.html)를 참조하십시오.

7320은 HBA, Disk Shelf 및 디스크(1TB 및 2TB SAS-2)로 구성된 SAS-2(직렬 연결 SCSI 2.0) 장치입니다. SAS-2 스토리지 패브릭은 SAS-1 패브릭보다 더 많은 수의 대상, 더 넓은 대역폭, 더 뛰어난 안정성 및 더 큰 규모를 지원합니다.

보드

7320 스토리지 컨트롤러 섀시에는 다음과 같은 보드가 설치되어 있습니다.


주 -  FRU(현장 교체 가능 장치)는 숙련된 Oracle Service 기술자만 교체할 수 있습니다.

다음 목록에는 7320 스토리지 컨트롤러의 교체 가능 시스템 보드가 포함되어 있습니다.

표 2-19  7320 컨트롤러 교체 가능 시스템 보드
부품 번호
설명
FRU/CRU
F541-2883-01
X8 PCIe 라이저 카드 1U
CRU
F541-2885-01
X16 PCIe 라이저 카드 1U
CRU
F541-4081-01
RoHS 마더보드 및 트레이
FRU
F511-1489-01
DB, 배전판
FRU
F511-1548-01
PCB, 8 디스크 1U 백플레인
FRU
F541-4275-02
PCBA, 커넥터 보드, 1U
FRU

케이블

다음 목록에는 7320 스토리지 컨트롤러의 교체 가능 케이블이 포함되어 있습니다.

표 2-20  7320 컨트롤러 교체 가능 케이블
부품 번호
설명
FRU/CRU
F530-4228-01
케이블, 미니 SAS
FRU(내장)
F530-3927-01
FRU,CBL,PDB,MB,1U+2U,RIBBON
FRU(내장)
F530-4431-01
케이블, 팬 데이터
FRU(내장)
F530-4417-01
FRU 케이블, 팬 패들
FRU(내장)
F530-3880-01
케이블, 조립품, 이더넷, 차폐, RJ45-RJ45, 6m
CRU(외장)
F530-3883-01
FRU,2M,4X 미니 SAS 케이블
CRU(외장)

7320 I/O 구성 요소

다음 그림과 범례는 스토리지 컨트롤러의 I/O 구성 요소를 보여줍니다.

그림 2-35  7320 컨트롤러 I/O 구성 요소

image:7320 컨트롤러 I/O 구성 요소를 보여주는 그림
그림 범례
1 윗면 덮개
2 왼쪽 컨트롤 패널 표시등 파이프 조립품
3 드라이브 케이지
4 반도체 드라이브
5 비어 있음/USB 모듈
6 오른쪽 컨트롤 패널 표시등 파이프 조립품

7320 CPU 및 메모리 구성 요소

다음 목록에는 7320의 교체 가능 CPU 및 메모리 구성 요소가 포함되어 있습니다.

표 2-21  7320 컨트롤러 교체 가능 CPU 및 메모리 구성 요소
부품 번호
설명
FRU/CRU
F371-4966-01
DIMM, 8GB, DDR3, 2RX4, 13
CRU
F371-4885-01
Intel E5620, 2.40G
FRU

스토리지 컨트롤러에는 산업 표준 DDR3 DIMM 메모리 카드가 장착된 18개의 슬롯이 두 그룹으로 나누어 있습니다. 모든 소켓에는 필러 또는 DDR3 DIMM이 끼워져 있어야 합니다.

그림 2-36  7320 컨트롤러 CPU 및 메모리 구성 요소

image:7320 컨트롤러 CPU 및 메모리 구성 요소를 보여주는 그림

7320 배전 및 팬 모듈 구성 요소

다음 그림과 범례는 스토리지 컨트롤러의 배전/팬 모듈 구성 요소를 보여줍니다.

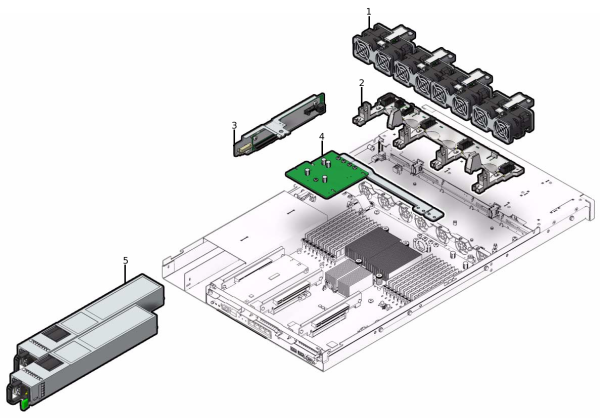

그림 2-37  7320 컨트롤러 배전 및 팬 모듈 구성 요소

image:7320 컨트롤러 배전 및 팬 모듈 구성 요소를 보여주는 그림
그림 범례
1 팬 모듈
4 배전/버스 바 조립품
2 팬 보드
5 전원 공급 장치
3 패들 보드

전기 사양

다음 목록은 7320의 전기 사양을 보여줍니다.


주 -  나열된 전력 소비량은 전원 공급 장치의 최대 정격 전력 소비량입니다. 해당 소비량은 어플라이언스의 실제 정격 전력 소비량이 아닙니다.

커넥터

입력

출력

전력 소모량

7320 전면패널

다음 그림과 범례는 전면 패널 LED를 보여줍니다.

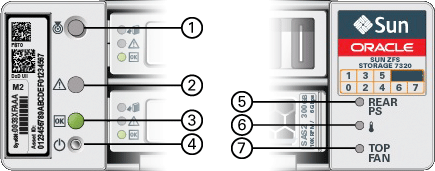

그림 2-38  7320 컨트롤러 전면 패널 LED

image:7320 컨트롤러 전면 패널 LED를 보여주는 그림
그림 범례
1 위치 버튼/LED
2 서비스 필요 LED(황갈색)
3 전원/OK LED(녹색)
4 전원 버튼
5 후면 전원 공급 장치
6 시스템 과열 LED
7 상단 팬

다음 그림과 범례는 7320 전면 패널 드라이브 위치를 보여줍니다. 운영 체제가 저장된 두 개의 미러링된 HDD(하드 디스크 드라이브)는 슬롯 0과 1에 있습니다. 읽기 캐시가 저장된 최대 4개의 반도체 드라이브(ReadZilla SSD)는 슬롯 2 - 5를 순서대로 차지합니다. 슬롯 6과 7은 비어 있으며 드라이브 필러가 있어야 합니다.

그림 2-39  7320 컨트롤러 전면 패널 드라이브 위치

image:7320 컨트롤러 전면 패널 드라이브 위치를 보여주는 그림 표 2-22  7320 컨트롤러 전면 패널 드라이브 위치
디스크 드라이브 위치
HDD1
HDD3
HDD5
HDD0
HDD2
HDD4
HDD6
HDD7
