Formato de paquete de los sondeos transitivos
El paquete de los sondeos transitivos es un paquete de protocolo de propiedad con un tipo de Ethernet, ETHERTYPE_ORCL (0x881b). Para obtener más información sobre los sondeos transitivos, consulte Detección de fallos basada en sondeos. Para obtener un ejemplo de cómo mostrar las estadísticas de los sondeos, consulte el Example 2–7. La figura siguiente muestra el formato de paquete de los sondeos transitivos.

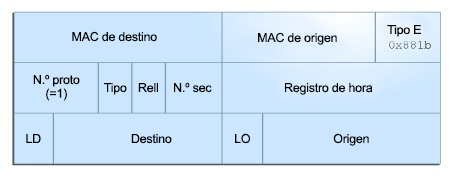

Figura B-1 Paquetes de sondeo transitivo
|
|
|
Dest MAC
|
Dirección MAC de destino.
|
|
Src MAC
|
Dirección MAC de origen.
|
|
Proto#
|
Número de protocolo. La carga útil de capa 2 de los paquetes ETHERTYPE_ORCL debe comenzar con un número de protocolo de 16 bits, que es 1 para el paquete de sondeo transitivo.
|
|
Typ
|
Tipo de paquete de sondeo. El tipo de paquete de sondeo es 0 para la solicitud y 1 para la respuesta.
|
|
Pad
|
Relleno (todos ceros).
|
|
Seq#
|
Número de secuencia de sondeo.
|
|
Timestamp
|
Registro de hora del sondeo.
|
|
TL
|
Longitud de la información de destino. Para Ethernet, la longitud de destino es de 6 bits (longitud de la dirección MAC de Ethernet)
|
|
Target
|
Dirección MAC del puerto de destino.
|
|
SL
|
Longitud de la información de origen. Para Ethernet, la longitud de origen es de 6 bits.
|
|
Source
|
Dirección MAC del puerto de origen.
|
|
