Uso de VLAN con zonas

Idioma:

Puede configurar varias redes virtuales dentro de una única unidad de red, por ejemplo, un conmutador, mediante la combinación de VLAN y Oracle Solaris Zones. Tenga en cuenta la siguiente figura, que muestra un sistema con tres tarjetas de red físicas: net0, net1 y net2.

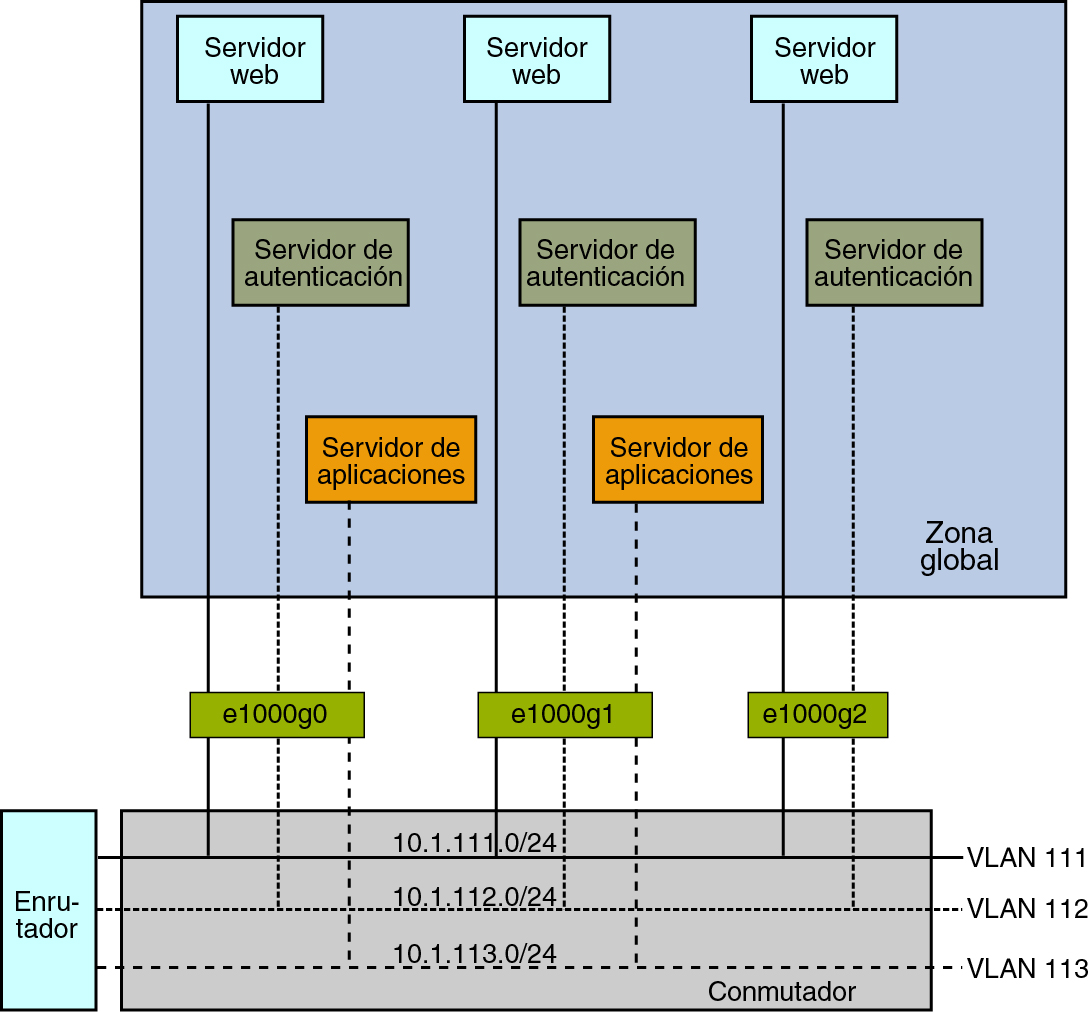

Figura 3-3 Sistema con varias VLAN

image:Esta figura muestra el uso de VLAN con zonas.

Sin VLAN, tendría que configurar diferentes sistemas para realizar funciones específicas y conectarlos a redes separadas. Por ejemplo, los servidores web tendrían que conectarse a una LAN; los servidores de autenticación, a otra; y los servidores de aplicaciones, a una tercera. Con las VLAN y las zonas, puede combinar los ocho sistemas y configurarlos como zonas en un único sistema. Luego, puede usar ID de VLAN para asignar una VLAN a cada conjunto de zonas que realiza las mismas funciones. La siguiente tabla muestra la información proporcionada en la figura.

Función	Nombre de zona	Nombre de VLAN	ID de VLAN	Dirección IP	NIC
Servidor web	`webzone1`	`web1`	`111`	`10.1.111.0`	`net0`
Servidor de autenticación	`authzone1`	`auth1`	`112`	`10.1.112.0`	`net0`
Servidor de aplicaciones	`appzone1`	`app1`	`113`	`10.1.113.0`	`net0`
Servidor web	`webzone2`	`web2`	`111`	`10.1.111.1`	`net1`
Servidor de autenticación	`authzone2`	`auth2`	`112`	`10.1.112.1`	`net1`
Servidor de aplicaciones	`appzone2`	`app2`	`113`	`10.1.113.1`	`net1`
Servidor web	`webzone3`	`web3`	`111`	`10.1.111.2`	`net2`
Servidor de autenticación	`authzone3`	`auth3`	`112`	`10.1.112.2`	`net2`

Para ver cómo crear la configuración que se muestra en la figura, consulte el Example 3–2.
