Topología de VLAN
La tecnología de LAN con conmutadores permite organizar los sistemas de una red local en redes VLAN. Para dividir una red de área local en redes VLAN, debe tener conmutadores compatibles con la tecnología VLAN. Puede configurar todos los puertos de un conmutador para que transfieran datos para una única VLAN o para varias VLAN, según la topología de VLAN. Cada fabricante de conmutadores utiliza procedimientos diferentes para configurar los puertos de un conmutador.
En la siguiente figura, se muestra una red de área local que se ha dividido en tres VLAN.

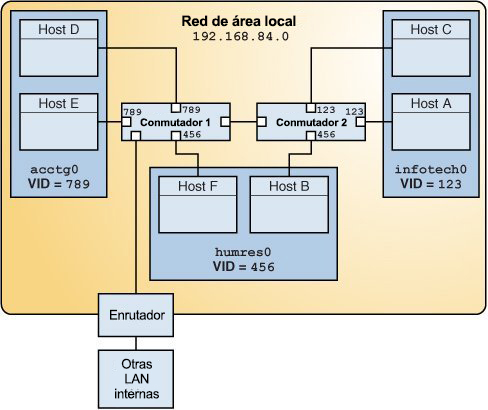

Figura 3-1 Red de área local con tres redes VLAN
En la ilustración, la LAN tiene la dirección de subred 192.168.84.0.
acctg0 con el ID de VLAN 789: grupo de contabilidad. Este grupo posee los hosts D y E.
humres0 con ID de VLAN 456: grupo de recursos humanos. Este grupo posee los hosts B y F.
infotech0 con ID de VLAN 123: grupo de informática. Este grupo posee los hosts A y C.
Esta LAN está subdividida en tres redes VLAN para que se correspondan con tres grupos de trabajo:
Una variación de esta figura se muestra en la siguiente figura, donde se utiliza un solo conmutador, y varios hosts que pertenecen a diferentes VLAN se conectan a ese mismo conmutador.

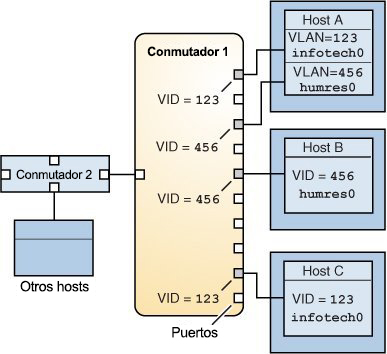

Figura 3-2 Un conmutador que conecta varios hosts de diferentes VLAN
En la figura, los hosts A y C pertenecen a la VLAN de informática con el ID de VLAN 123. Una de las interfaces del host A está configurada con el ID de VLAN 123. Esta interfaz se conecta al puerto 1 en el conmutador 1, que también se configura con el ID de VLAN 123. El host B es miembro de la VLAN de recursos humanos con el ID de VLAN 456. La interfaz del host B se conecta al puerto 5 en el conmutador 1, que se configura con el ID de VLAN 456. Por último, la interfaz del host C se configura con el ID de VLAN 123. La interfaz se conecta al puerto 9 en el conmutador 1. El puerto 9 también se configura con el ID de VLAN 123.
En la ilustración, también se muestra que un único host puede pertenecer a varias VLAN. Por ejemplo, el host A tiene dos VLAN configuradas en la interfaz del host. La segunda VLAN está configurada con el ID de VLAN 456 y está conectada al puerto 3, que se configura con el ID de VLAN 456. Por lo tanto, el host A es miembro de las VLAN infotech0 y humres0.
