Configuración del panel de control de estado

La pantalla Status (Estado) > Settings (Configuración) le permite personalizar el panel de control de estado, que incluye las estadísticas que aparecen y los umbrales que indican actividad mediante íconos de clima.

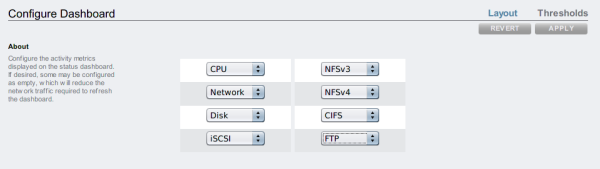

Figura 2-10  Configuración del panel de control

Use la ficha Layout (Diseño) para seleccionar los gráficos que aparecen en el área de actividad del panel de control , como se define en la siguiente tabla.

Tabla 2-17  Configuración de diseño de estado

Nombre Unidades Descripción <empty> - No se muestra ningún gráfico en esta ubicación. SMB operaciones por segundo Cantidad promedio de operaciones de SMB. CPU uso Cantidad promedio de ciclos que las CPU del dispositivo están activas. Los ciclos de la CPU incluyen los ciclos de espera de la memoria. Disk operaciones por segundo Cantidad promedio de operaciones en los dispositivos de almacenamiento físico. HTTP operaciones por segundo Cantidad promedio de operaciones de HTTP. iSCSI operaciones por segundo Cantidad promedio de operaciones de iSCSI. FC operaciones por segundo Cantidad promedio de operaciones de canal de fibra. Network bytes por segundo Cantidad promedio de bytes por segundo en todas las interfaces de red físicas. NDMP bytes por segundo Cantidad promedio de bytes de red NDMP. NFSv2 operaciones por segundo Cantidad promedio de operaciones de NFSv2. NFSv3 operaciones por segundo Cantidad promedio de operaciones de NFSv3. NFSv4 operaciones por segundo Cantidad promedio de operaciones de NFSv4. FTP bytes por segundo Cantidad promedio de bytes de FTP. SFTP bytes por segundo Cantidad promedio de bytes de SFTP.

Tenga en cuenta que para reducir el tráfico de red necesario para actualizar el panel de control, debe configurar algunos de los gráficos de actividad como "<empty>" (Vacío).

Use la pantalla Thresholds (Umbrales) para configurar los íconos de clima de la actividad del panel de control . Los valores predeterminados que se proporcionan se basan en cargas de trabajo intensas y tal vez no sean adecuados para su entorno.

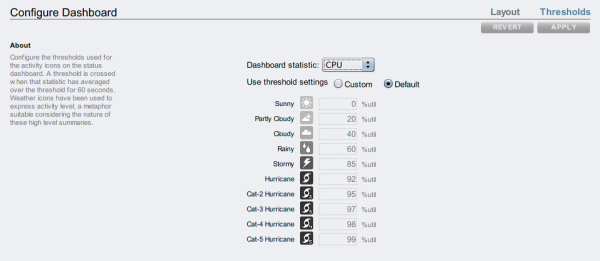

Figura 2-11  Configuración de actividades del panel de control

El ícono de clima que aparece en el panel de control es el más cercano a la configuración del valor de umbral para la actividad actual medido como promedio en un período de 60 segundos. Por ejemplo, si el uso de la CPU fuera del 41%, de forma predeterminada aparecería el ícono de clima correspondiente a nublado porque el umbral es 40% (el más cercano a la actividad real). Seleccione el botón de radio Personalizados para configurar los umbrales, y asegúrese de configurarlos en el orden en el que aparecen en la pantalla.

El panel de control actualmente no se puede configurar desde la CLI. Los valores de configuración guardados en la BUI se aplican al panel de control que se visualiza desde la CLI.
