Fixation des ensembles glissières à montage sans outil
Respectez cette procédure pour fixer les ensembles glissières à montage sans outil au rack.
- Orientez l'ensemble glissière de sorte que les guides à billes soient vers l'avant et enclenchés.
Figure 8 Orientation de la glissière avec guide à billes
Légende de la figure
1
Glissière
2Guide à billes
3Mécanisme de verrouillage
- En commençant par la gauche ou la droite du rack, alignez l'arrière de l'ensemble glissière contre l'intérieur du rail de rack arrière et poussez jusqu'à ce que l'ensemble se verrouille avec un clic sonore.

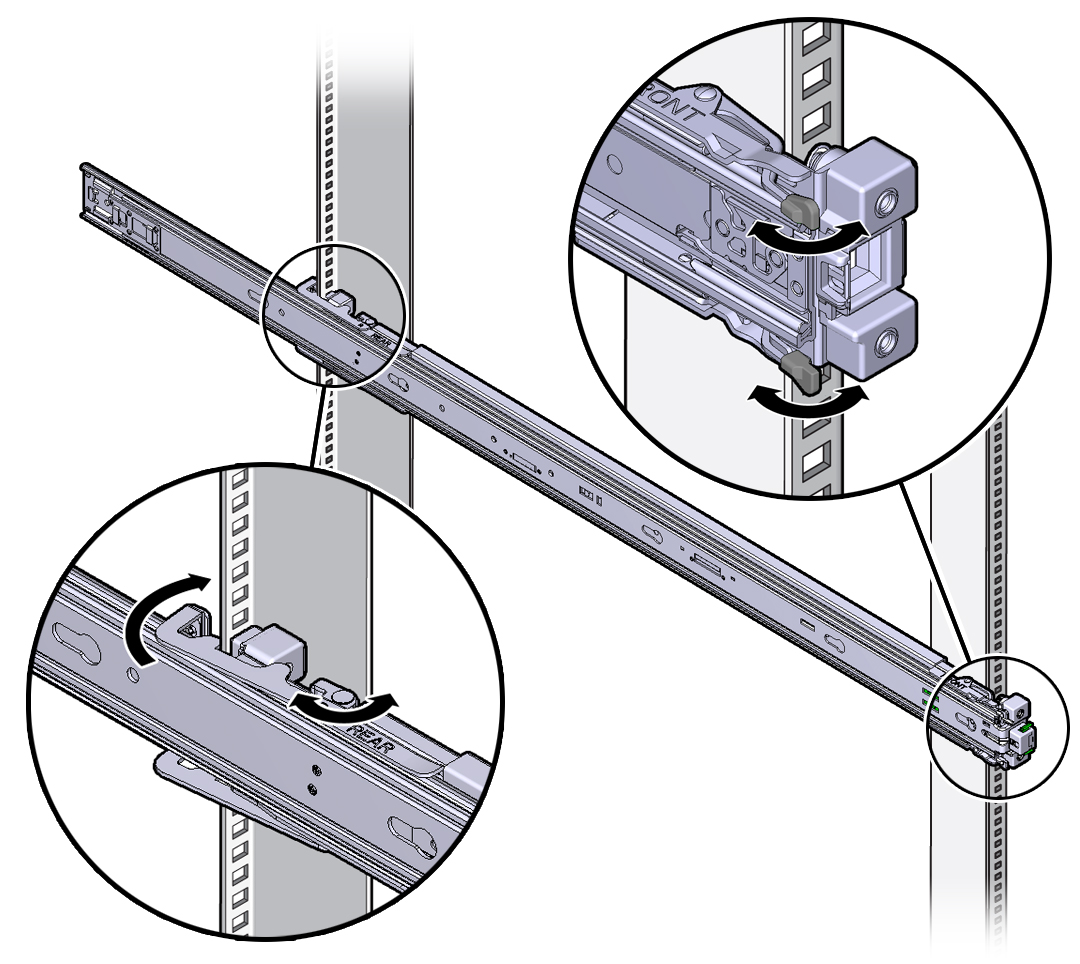

Figure 9 Alignement de l'ensemble glissière avec le rack
- Alignez l'avant de l'ensemble glissière contre l'extérieur du rail de rack avant et poussez jusqu'à ce que l'ensemble se verrouille avec un déclic sonore.
- Répétez la procédure de l'Step 1 à l'Step 3 pour fixer l'ensemble glissière à l'autre côté du rack.
