Elementos del panel frontal

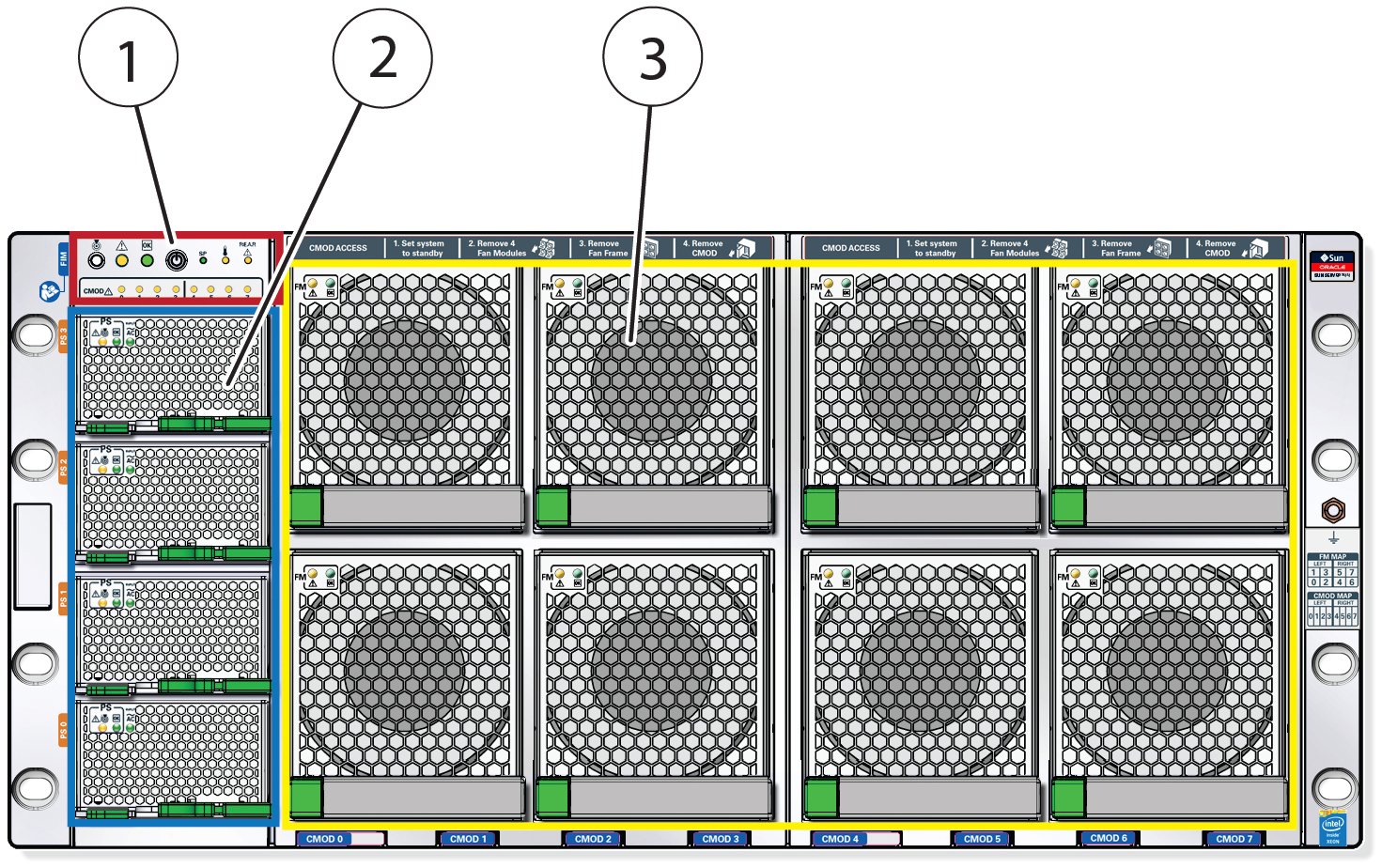

En la siguiente figura, se muestra el panel frontal de Oracle Server X5-8 y se describen sus componentes:

image:Imagen del panel frontal con referencias
Referencia
Descripción
1
Módulo de indicadores del panel frontal
2
Fuentes de alimentación de 0 (abajo) a 3 (arriba)
3
Módulo de ventiladores de FM 0 a FM 7:
  • Fila superior: 1, 3, 5, 7

  • Fila inferior: 0, 2, 4, 6

Módulo de indicadores del panel frontal

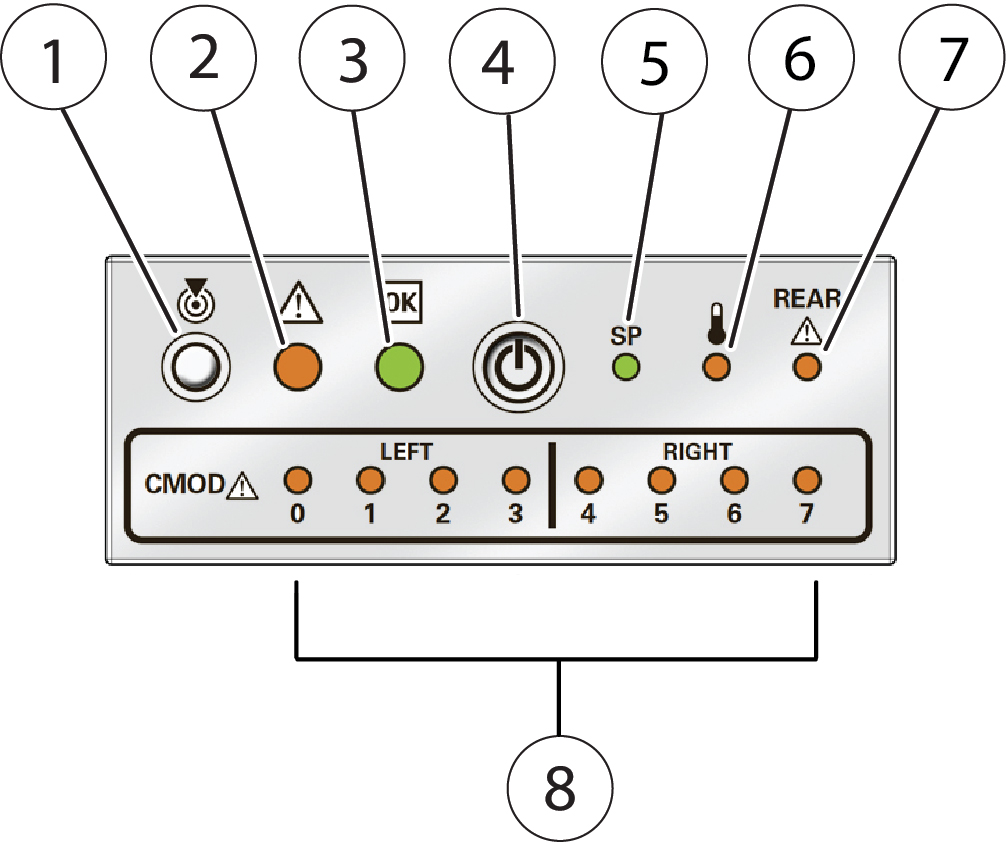

En la siguiente figura, se muestran los controles e indicadores del módulo de indicadores del panel frontal:

image:Imagen de controles e indicadores del panel frontal
Referencia
Descripción
1
Botón e indicador de localización del chasis
2
Indicador de acción de servicio requerida del chasis
3
Indicador de estado del sistema
4
Botón de encendido integrado
5
Indicador de estado del procesador de servicio (SP)
6
Indicador de acción de servicio requerida de temperatura del chasis
7
Indicador de acción de servicio requerida de la parte posterior del chasis
8
Indicadores de acción de servicio requerida de CMOD de 0 a 7 (de izquierda a derecha)

Notas -  El servidor contiene cuatro u ocho CMOD (módulos de cálculo). Están ubicados detrás de los ventiladores y designados de izquierda a derecha como CMOD 0 hasta CMOD 7. Cada CMOD tiene un indicador de acción requerida correspondiente.


Notas -  Para obtener más información sobre la energía del sistema y los controles e indicadores relacionados, consulte Controlling System Power.

Controles e indicadores de la fuente de alimentación

En la siguiente figura, se muestran los controles e indicadores de la fuente de alimentación:

image:Imagen de controles e indicadores de la fuente de alimentación
Referencia
Descripción
1
Indicador de localización/acción de servicio requerida
2
Indicador de estado (la energía que recibe el host es correcta)
3
Indicador de estado de CA (la CA de potencia de entrada es correcta)
4
Pasador

Controles e indicadores del módulo de ventiladores

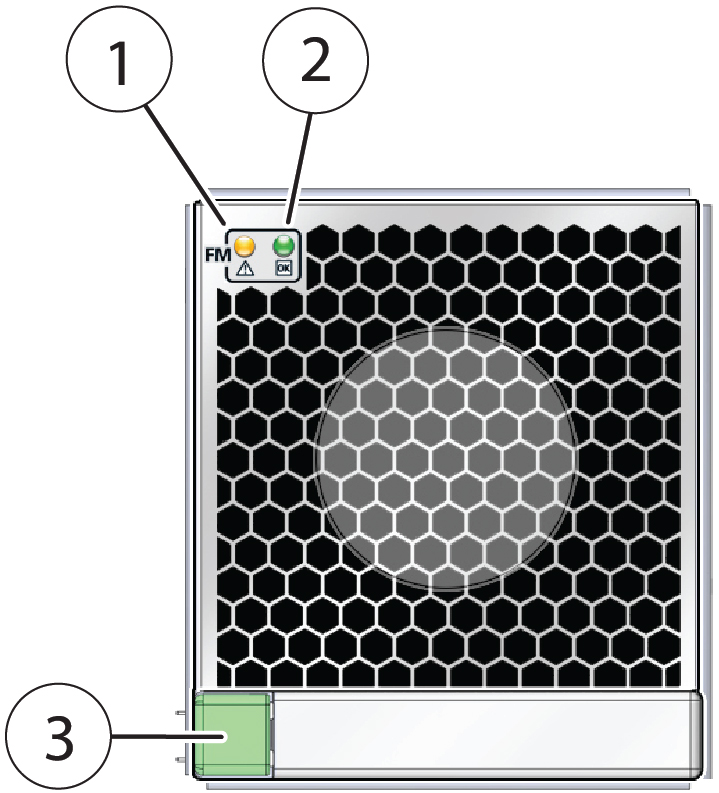

En la siguiente figura, se muestran los controles e indicadores del módulo de ventiladores:

image:Imagen de controles e indicadores del módulo de ventiladores.
Referencia
Descripción
1
Indicador de acción de servicio requerida
2
Indicador de estado
3
Pasador
