Conectores y puertos del panel posterior

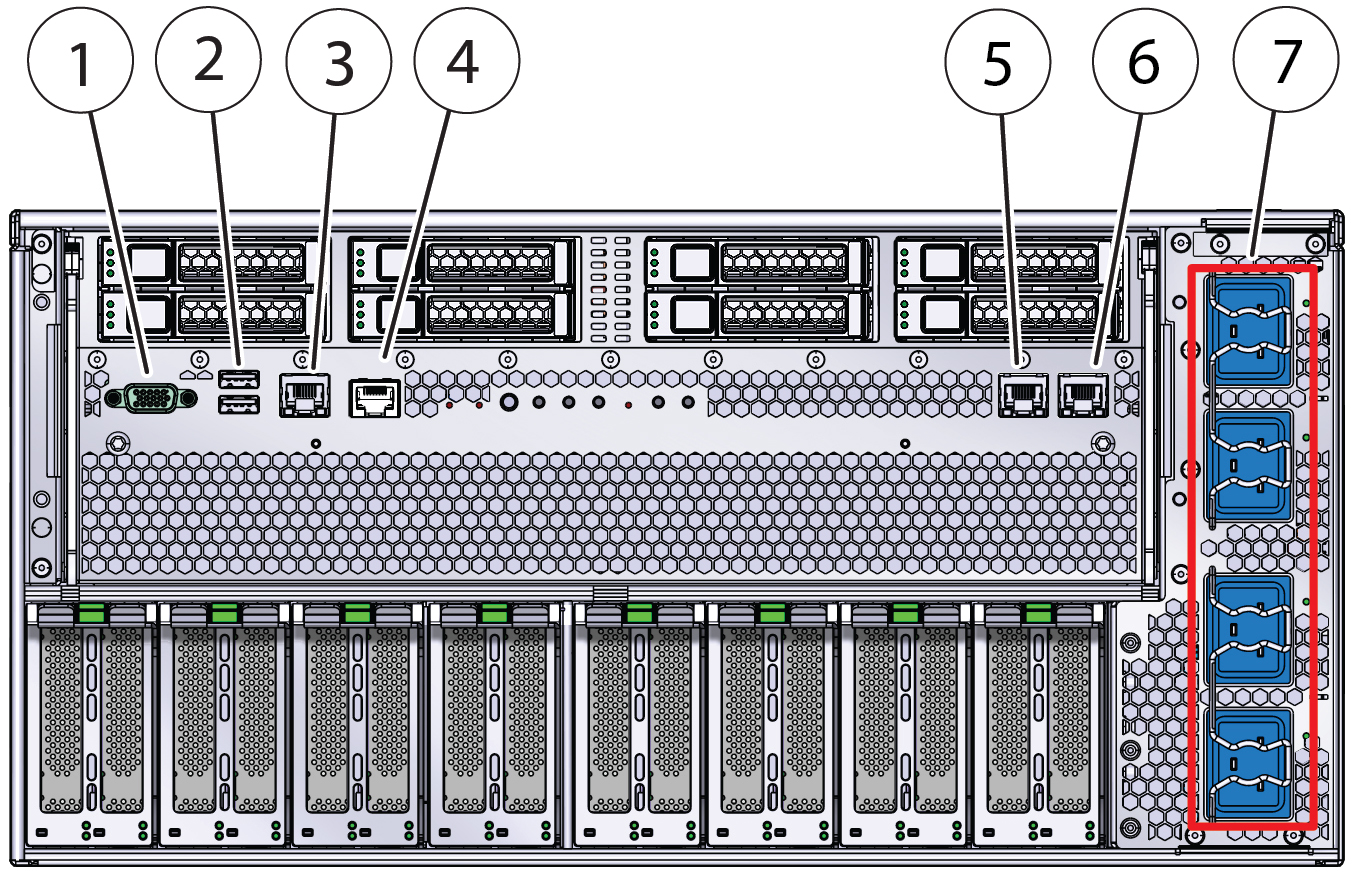

En la siguiente figura, se muestran las ubicaciones de los conectores y puertos del panel posterior del servidor:

image:Tabla de referencias para los puertos, los indicadores y los conectores del panel posterior.
Referencia
Descripción
1
Puerto de video DB-15
2
Puertos USB 2.0 (2)
3
Puerto de gestión de red (NET MGT)
4
Puerto de gestión en serie (SER MGT)
5
Puerto de red 0
6
Puerto de red 1
7
Conectores de alimentación de 0 a 3 (conexión a 200-240 V de CA únicamente)
